Таль ручная самодельная


Таль своими руками

Доброго времени суток, уважаемые читатели и самоделкины!
Хочу представить Вам интересную статью, в которой автор канала "The Small Workshop" покажет, как он сделал таль с деревянными шкивами.

Конечно, мастер перестарался с количеством инструмента и станками, но смотрится изделие впечатляюще, а процесс его изготовления весьма интересен.

Инструменты, использованные автором.
- Токарный станок
- Стамески
- Тиски, ножовка по металлу
- Сверлильный станок
- Сверла - обычные, ступенчатое и Форстнера
- Гаечные ключи
- Дрель или шуруповерт
- Фрезер, торцевая радиусная фреза
- Торцовочная пила
- Угломер, уголок, циркуль, штангенциркуль, стамеска, напильник
- Циркулярная пила
- Болгарка с дисками, лепестковый шлифовальный диск.

Материалы.
- Фанера, доска
- Болты, гайки, шайбы М12
- Стальная трубка
- Стальная полоса
- Веревка
- Карабин с петлей
- Двухкомпонентная эпоксидная смола
- Воск.

Процесс изготовления.

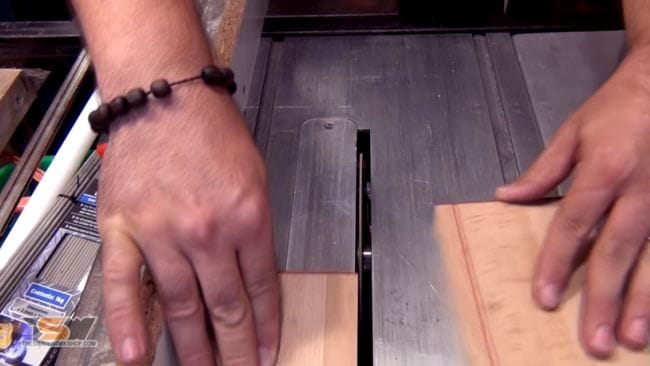

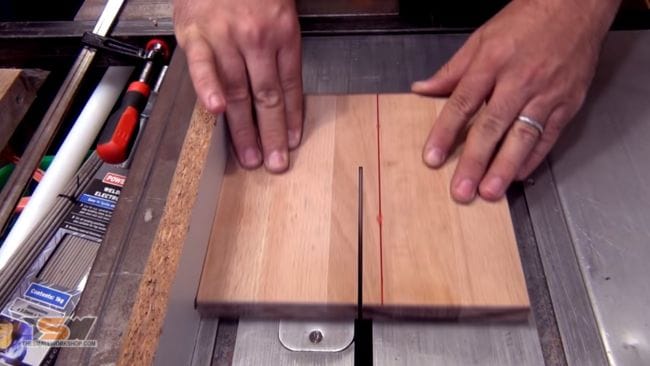

При помощи циркулярной пилы вырезает заготовки из доски.



Размечает центр, используя уголок, затем циркулем намечает профиль будущего шкива.

На сверлильном станке, используя сверло Форстнера, сверлит отверстие для втулки.

Далее, при помощи ленточной пилы вырезает заготовки шкивов.

Вставляет трубку, наносит разметку маркером, вращая ее вокруг своей оси. Фиксирует трубку в тисках, отрезает втулку ножовкой.

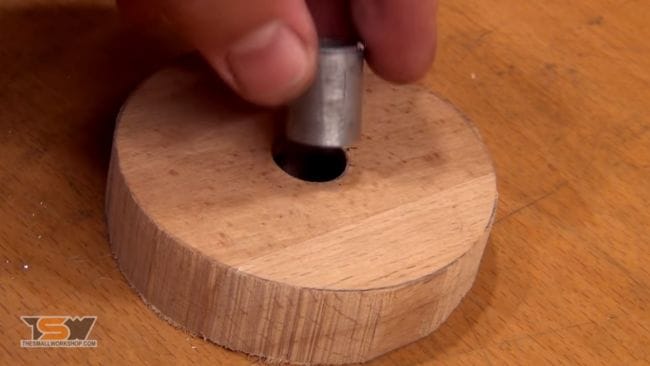

Все отлично, втулка подходит.

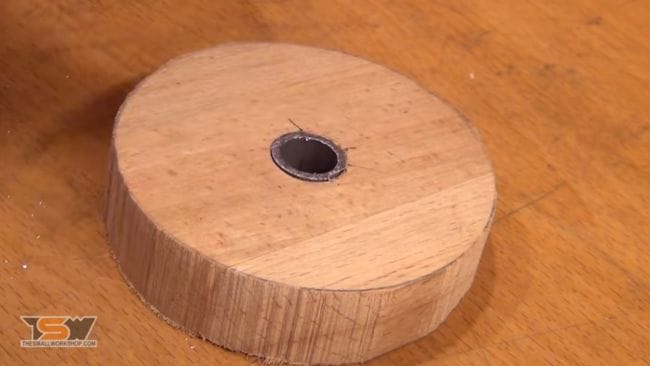

Замешивает двухкомпонентную эпоксидную смолу, промазывает ей посадочное место и внешнюю сторону втулки, вклеивает ее в шкив.

После застывания зажимает шкив в тисках, устраняет следы от смолы стамеской, затем обрабатывает плоскости напильником.

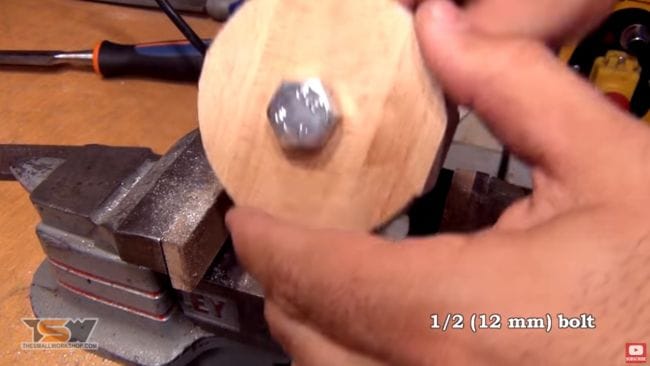

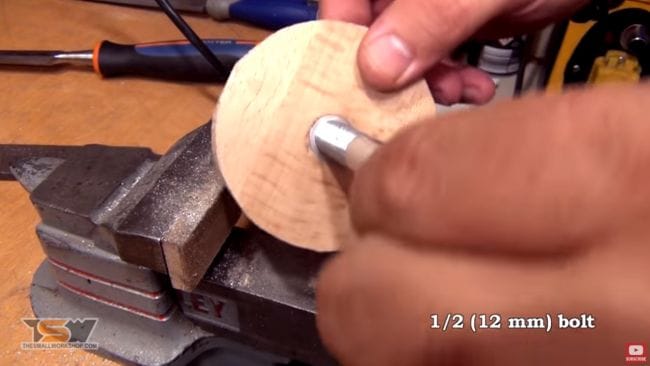

Надевает заготовку на болт, все отлично, люфтов практически нет.


Из деревянного брусочка делает вот такое приспособление для того, что бы просверлить край болта по центру.

Зажимает болт в тисках, надевает приспособление и сверлит тонким сверлом.

Одевает все четыре заготовки на болт, зажимает гайкой, подкладывая шайбы.

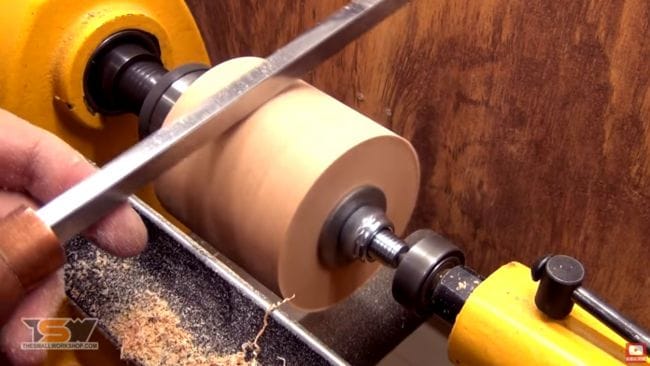

Далее зажимает данную конструкцию в патроне токарного станка, придвигает заднюю бабку, обтачивает заготовки.

Приложив край стамески к поверхности вращающихся заготовок, проверяет качество обработки. Если стамеска не вибрирует - значит окружность получилась качественной.

Карандашом размечает центры будущих шкивов, вытачивает пазы для веревки.

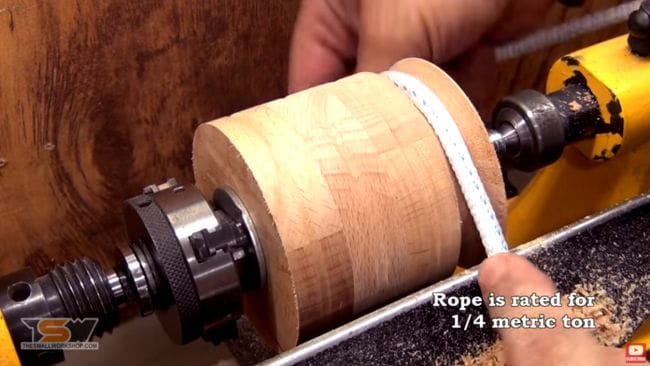

Примеряет веревку, рассчитанную на нагрузку до 250 Кг.

Протачивает все шкивы, шлифует полоской наждачной бумаги.

Наносит воск, втирает тряпочкой. Проявилась красивая текстура древесины.

Разбирает конструкцию, шкивы готовы.

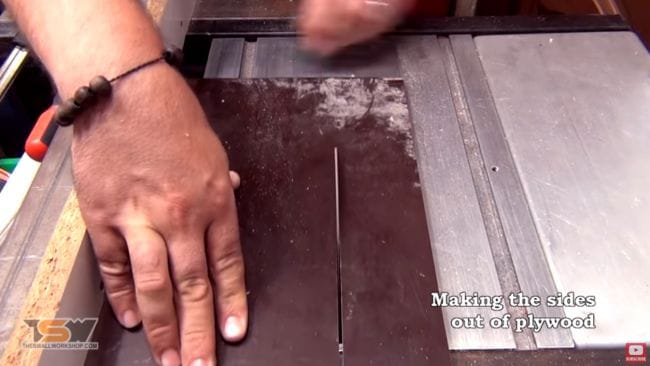

Из фанеры вырезает заготовки для боковин.

Так как набросок был сделан вручную, измеряет угол электронным угломером. Выходит 30 градусов.

Выставляет на торцовочной пиле половину измеренного угла, 15 градусов. Вырезает трапециевидную заготовку.

Проверяет размер по шаблону, наносит нужную разметку циркулем.

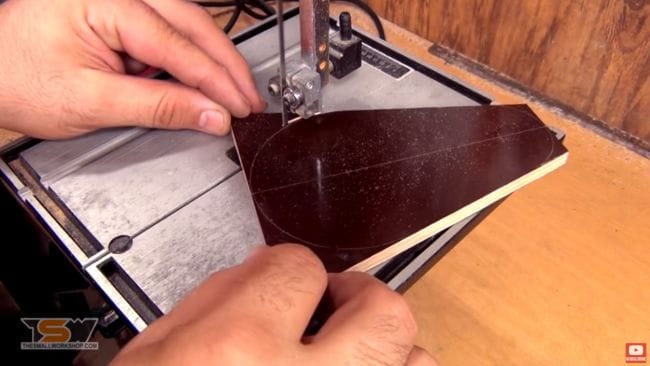

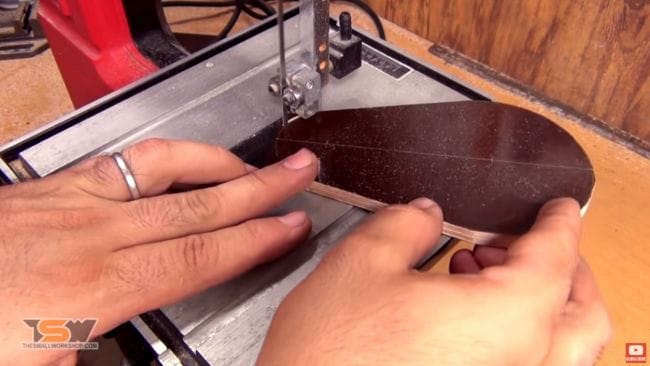

Отрезает лишние части при помощи ленточной пилы.

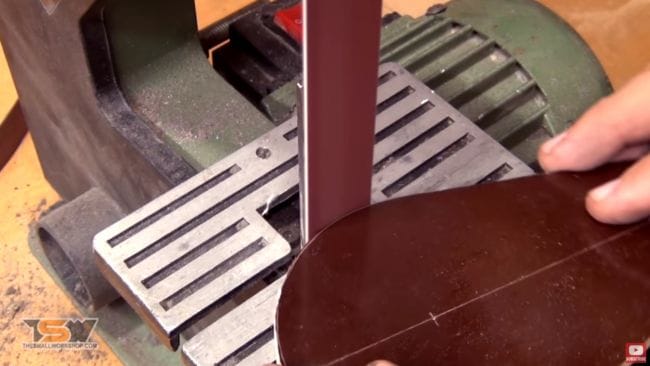

Стачивает неровности торцов на ленточном шлифовальном станке.

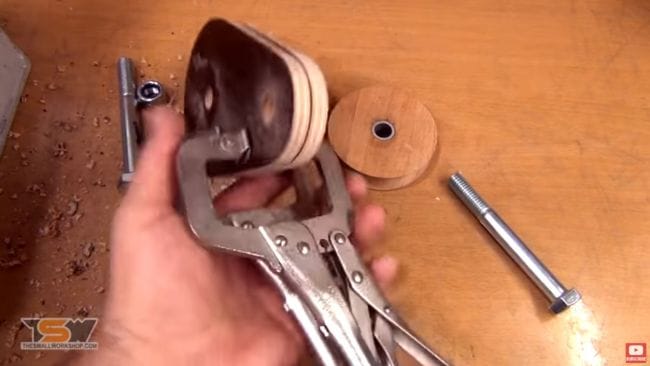

Копирует разметку с уже вырезанной детали на остальные заготовки, прижимая их друг к другу струбциной.

На сверлильном станке делает в первой заготовке отверстия. Затем, зафиксировав заготовки между собой струбцинами копирует отверстия.

Все получилось точно.

Проверяет правильность деталей.


Во избежание истирания веревки, обрабатывает торцы боковин при помощи фрезера.

Из стальной полосы вырезает несколько заготовок для силовой, армирующей части корпуса.

Прокрасив маркером поверхность пластины, наносит разметку штангенциркулем и кернит по ней.

Используя ступенчатое сверло, высверливает необходимые отверстия диаметром 12 мм.

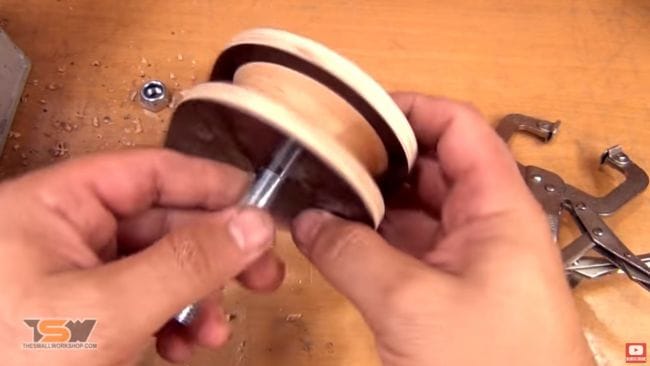

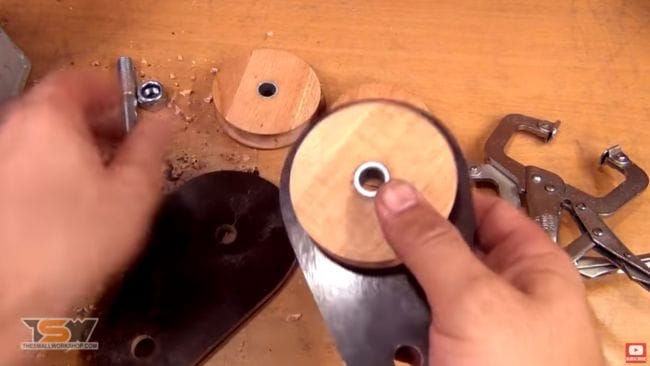

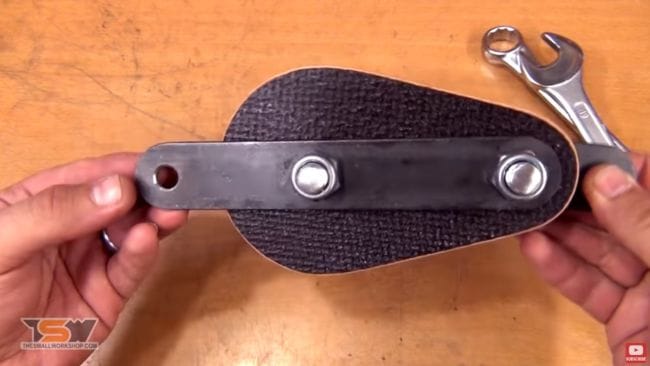

Пробная сборка одной из сторон корпуса.

Армирующие пластины необходимо немного облагородить. Прижав гайку к пластине струбциной, наносит разметку.

Отрезает лишнее при помощи болгарки с диском по металлу. Затем шлифует грани лепестковым диском и завершает обработку на шлифовальном станке.

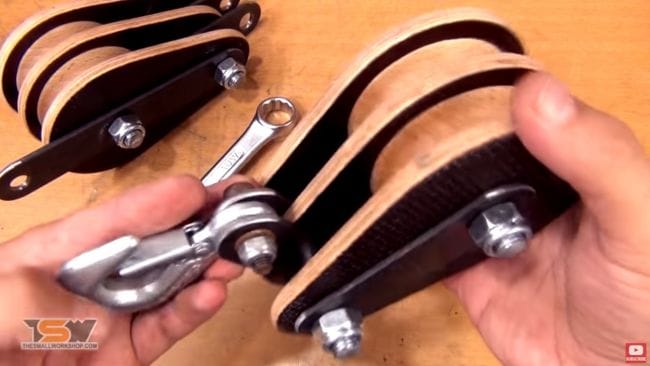

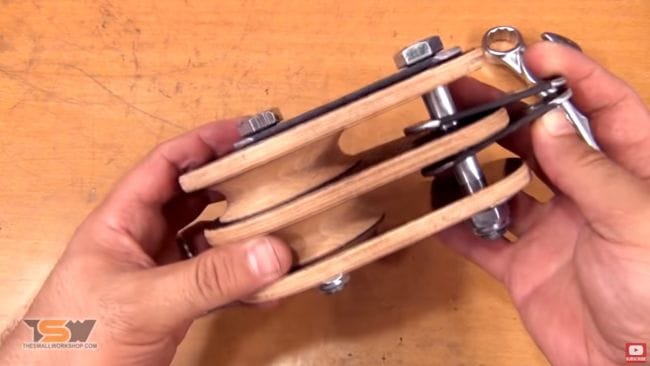

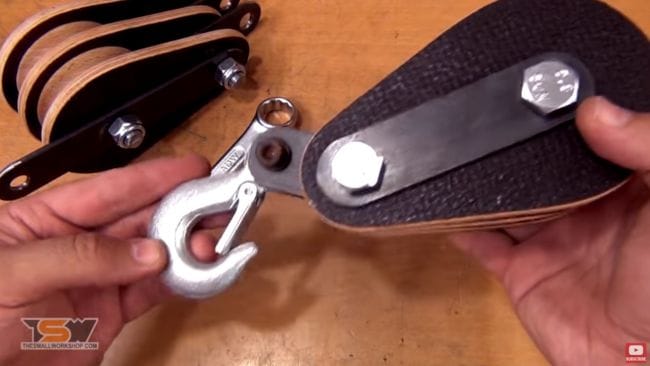

Собирает верхний блок.

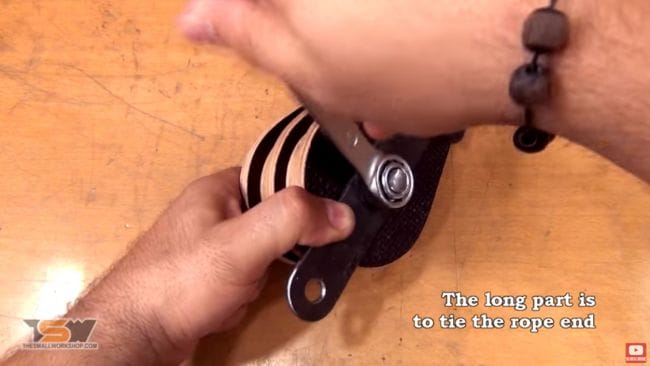

К этой выступающей петельке будет крепиться конец веревки.

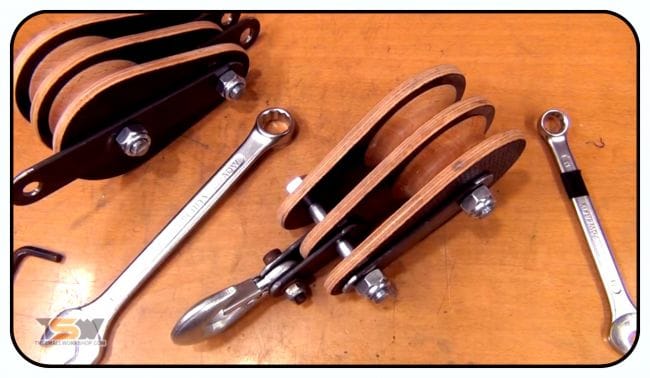

Верхний блок готов, выглядит весьма красиво.


Затем собирает нижний блок.

Вот и верхний блок готов.


В итоге требуемое усилие для поднятия груза составляет 25%. У автора приспособление собрано по четвертой схеме.
таль

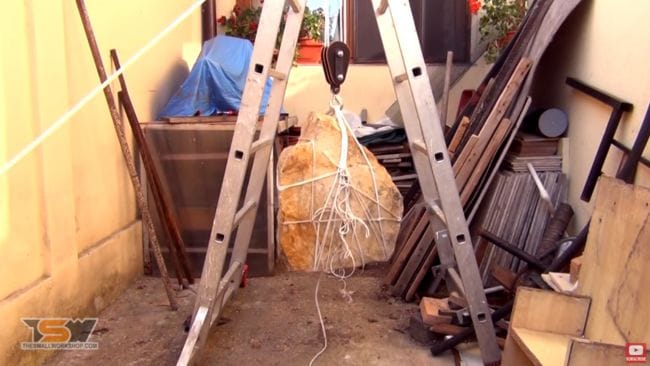

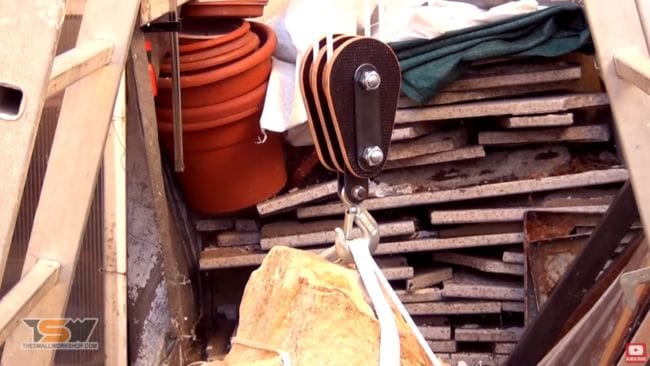

Протягивает веревку через блоки и проверяет работу приспособления. Все прекрасно получилось!


Спасибо автору за интересную самоделку и ее реализацию!

Всем хорошего настроения!
