Самодельный усилитель на 100 ватт


Транзисторный усилитель мощности на 100 Ватт


Всем Привет! В этой статье я буду подробно описывать как изготовить классный усилитель для дома или авто. Усилитель несложный в сборке и настройке, и имеет хорошее качество звучания. Ниже вашему вниманию представлена принципиальная схема самого усилителя.

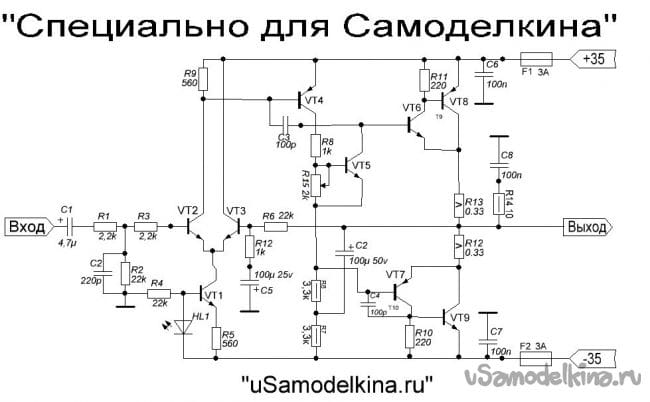

Схема выполнена на транзисторах и не имеет дефицитных деталей. Питание усилителя двуполярное +/- 35 вольт, при сопротивлении нагрузки в 4 Ома. При подключении 8-ми Омной нагрузки, питание можно увеличить до +/- 42 вольт.

Резисторы R7, R8, R10, R11, R14 - 0,5 Вт; R12, R13 - 5 Вт; остальные 0.25 Вт.
R15 подстроечный 2-3 кОм.
Транзисторы: Vt1, Vt2, Vt3, Vt5 - 2sc945 (на корпусе пишется обычно c945).
Vt4, Vt7 - BD140 (Vt4 можно заменить нашим Кт814).
Vt6 - BD139.
Vt8 - 2SA1943.
Vt9 - 2SC5200.

ВНИМАНИЕ! У транзисторов c945 есть разная цоколевка: ЭКБ и ЭБК. Поэтому перед впайкой нужно проверять мультиметром.
Светодиод обычный, зеленого цвета, именно ЗЕЛЕНОГО! Он здесь не для красоты! И НЕ должен быть сверхъярким. Ну а остальные детали видно на схеме.

И так, Погнали!

Для изготовления усилителя нам понадобятся инструменты:
-паяльник
-олово
-канифоль (желательно жидкий), но можно обойтись и обычным
-ножницы по металлу
-кусачки
-шило
-медицинский шприц, любой
-сверло 0.8-1 мм
-сверло 1.5 мм
-дрель (лучше какую-нибудь мини дрель)
-наждачная бумага
-и мультиметр.

Материалы:
-односторонняя текстолитовая плата размером 10х6 см
-лист тетрадной бумаги
-ручка
-лак для дерева (желательно темного цвета)
-небольшой контейнер
-пищевая сода
-лимонная кислота
-соль.

Список радиодеталей я перечислять не буду, их видно на схеме.
Шаг 1 Готовим плату
И так, нам нужно изготовить плату. Так как лазерного принтера у меня нет (вообще нет ни каково), плату мы будем изготавливать «по старинке»!

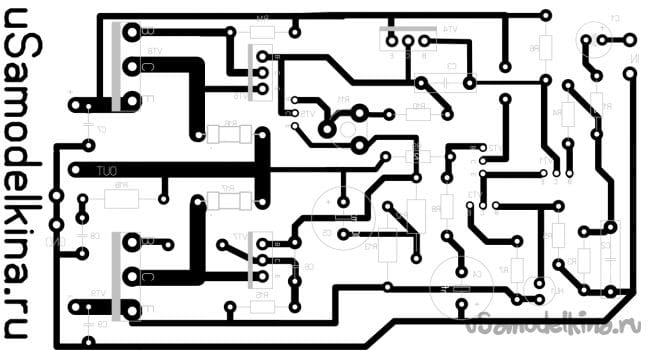

Для начала нужно просверлить отверстия на плате для будущих деталей. У кого есть принтер, просто распечатайте эту картинку:

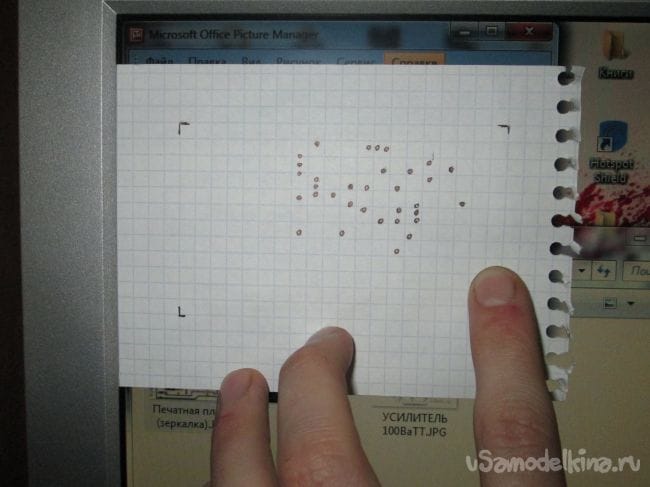

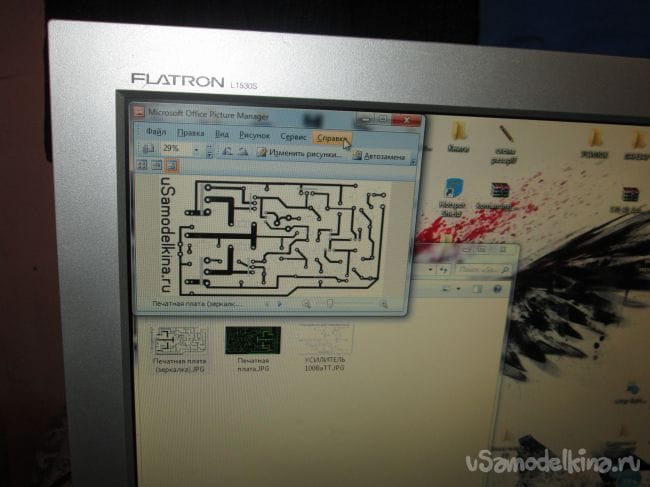

если нет, то тогда нам надо перенести на бумагу разметку для сверловки. Как это сделать вы поймете на фото ниже:

когда будете переводить, не забудьте про размер платы! (10 на 6 см)


вот как то так!

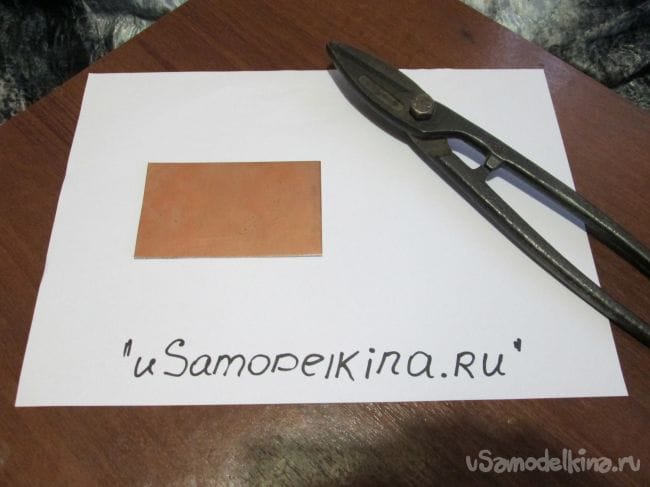

Отрезаем ножницами по металлу нужный нам размер платы.

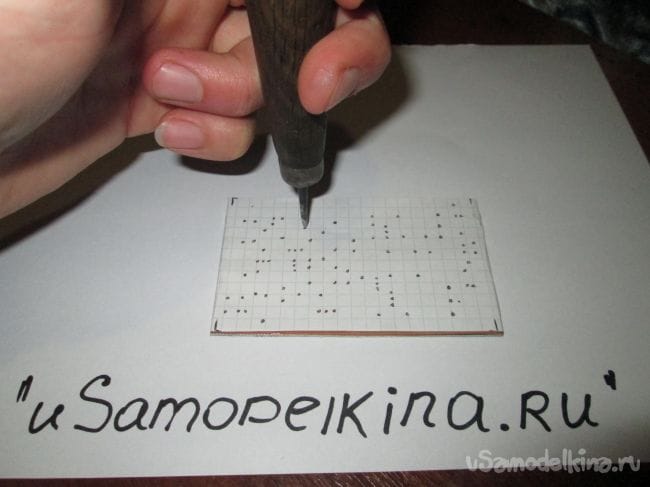

Теперь прикладываем листок к вырезанной плате и фиксируем скотчем, чтобы не съехала. Далее берем шило и намечаем (по точкам) где будем сверлить.

Можно конечно обойтись без шила и сверлить сразу, но сверло может съехать!

Дальше должно получиться вот так:

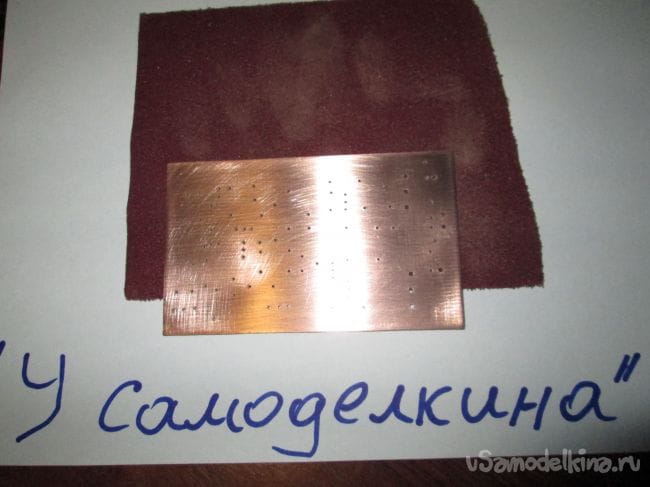

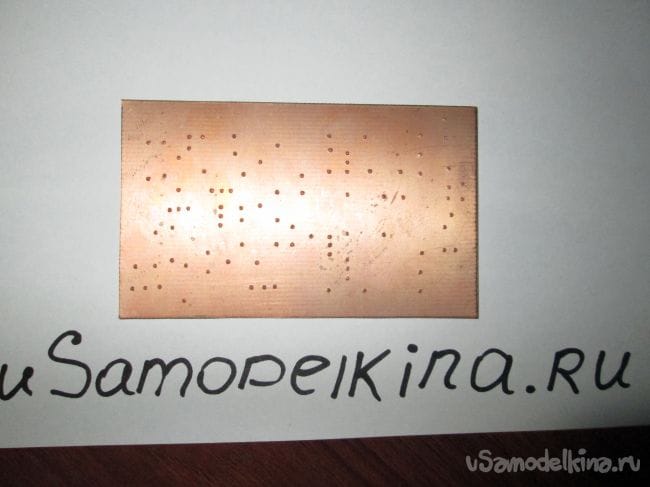

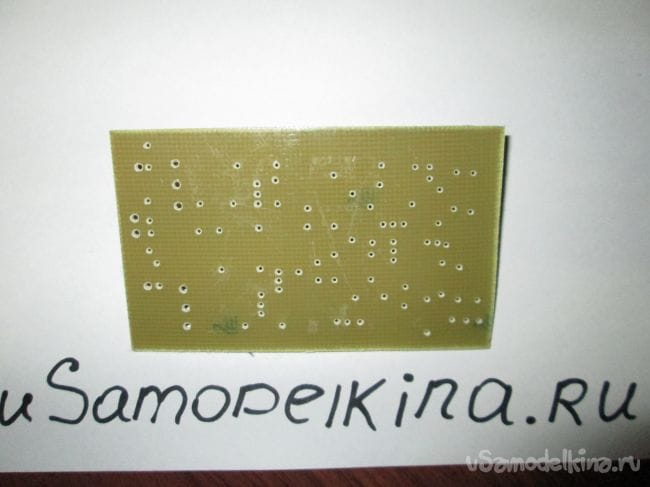

Теперь можно и начать сверловку. Сверлим дырки 0.8 - 1 мм.Как я говорил выше: лучше использовать мини дрель, так как сверло очень тонкое и легко ломается. Я например использую моторчик от шуруповерта.


Дырки под транзисторы Vt8, Vt9 и под провода сверлим сверлом 1.5 мм. Теперь надо зачистить наждачкой нашу плату.

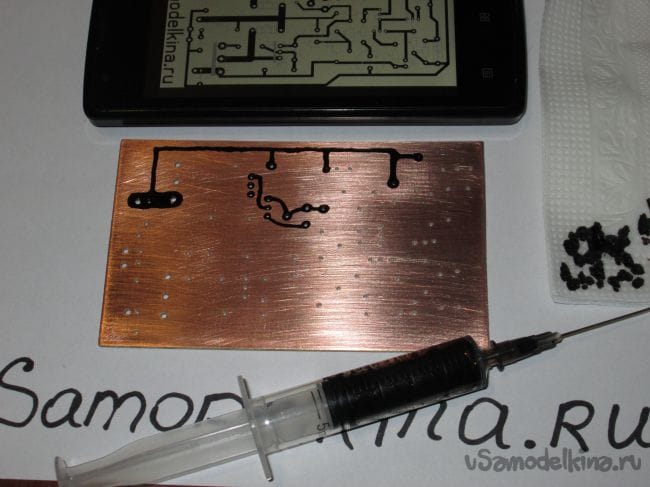

Вот теперь можно и начать рисовать наши дорожки. Берем шприц, стачиваем иголку, чтоб была не острой, набираем лак и вперед!

Подравнивать косяки лучше когда лак уже застынет.

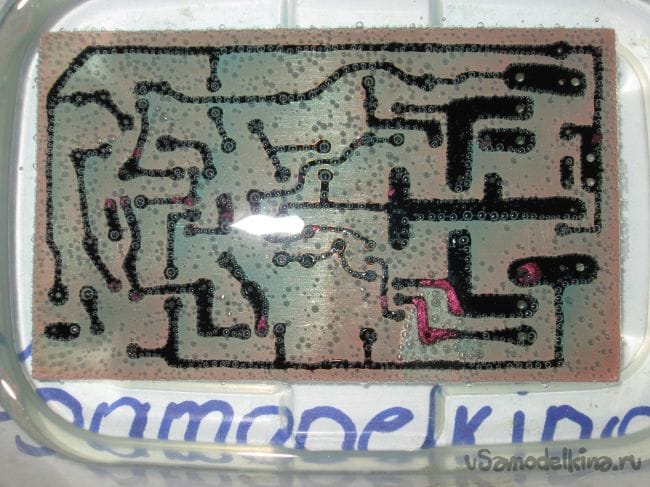

Шаг 2 Травим плату
Для травления плат я использую самый простой и самый дешевый метод:
100 мл перекиси, 4 ч ложки лимонной кислоты и 2 ч ложки соли.

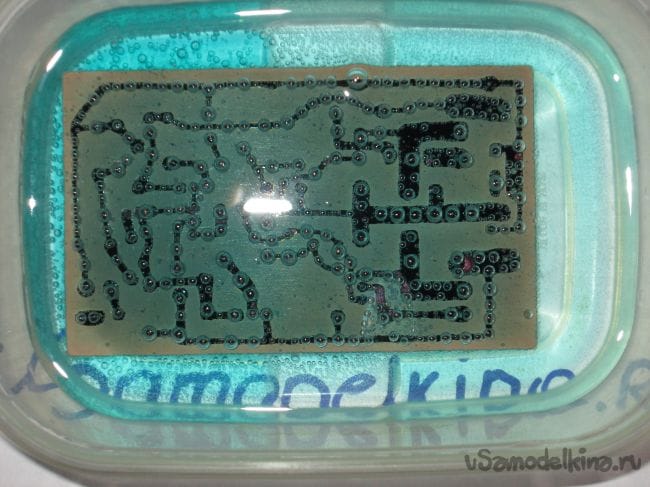

Размешиваем и погружаем нашу плату.

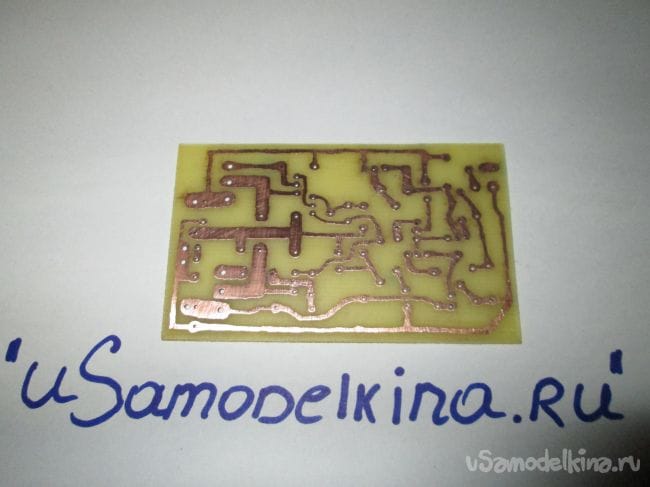

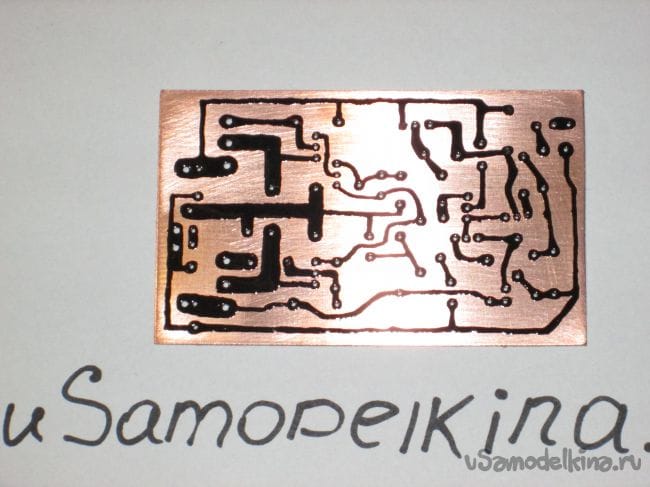

Далее счищаем лак и получается вот так!

Желательно сразу все дорожки покрыть оловом для удобства пайки деталей.

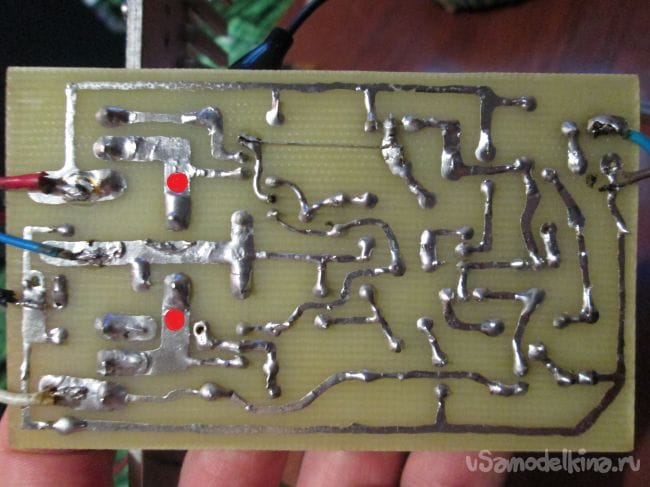

Шаг 3 Пайка и настройка

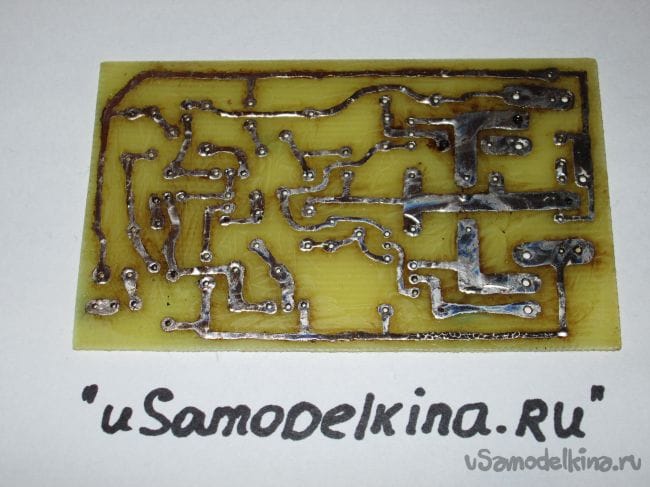

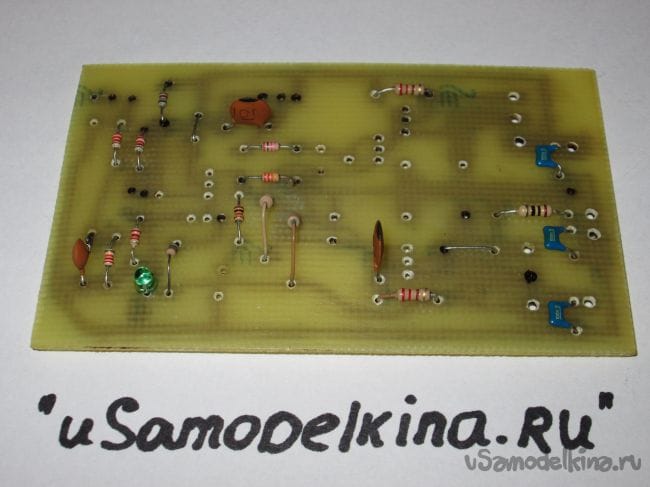

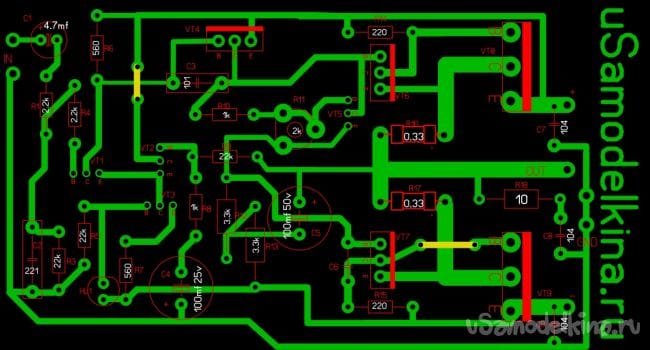

Паять удобно будет по этой картинке (вид со стороны деталей)

Для удобства с начало впаиваем все мелкие детали, резисторы и прочее.

А потом уже все остальное.

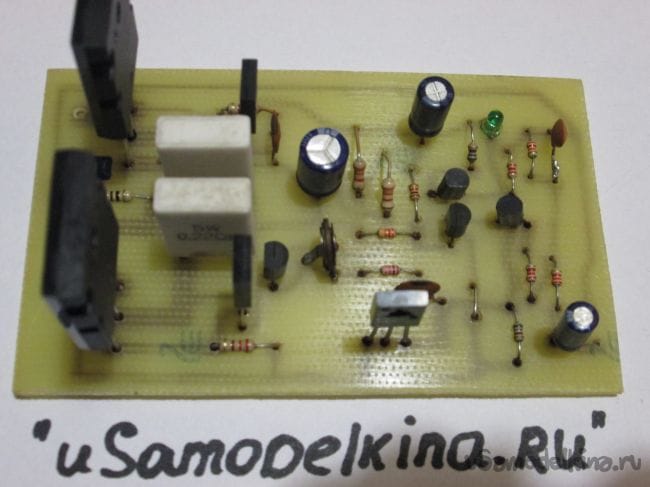

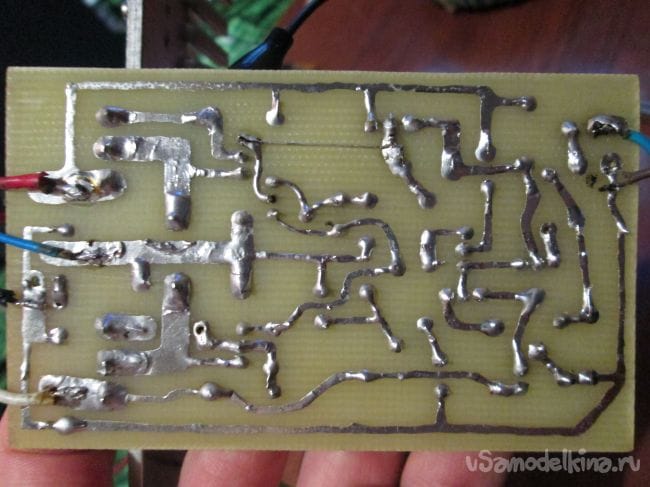

После пайки плату нужно отмыть от канифоли. Отмыть можно спиртом или ацетоном. На крайняк можно даже бензином.

Теперь можно и пробовать включать! При правильной сборке усилитель работает сразу. При первом включении резистор R15 надо вывернуть в сторону максимального сопротивления (меряем прибором). Колонку не подключать! Выходные транзисторы ОБЯЗАТЕЛЬНО на радиатор, через изолирующие прокладки.

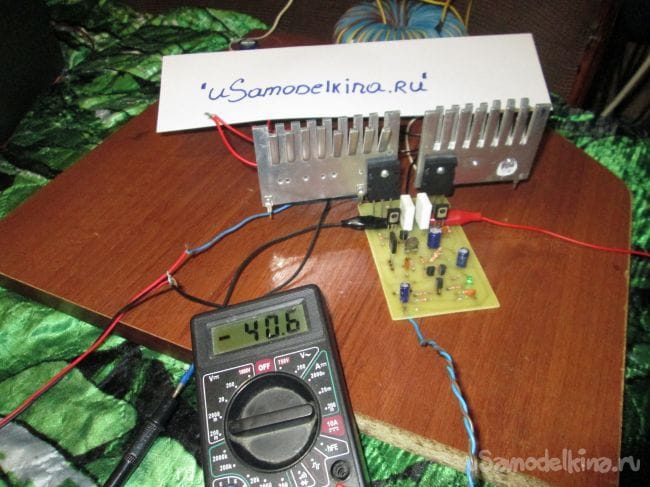

И так: включили усилитель, светодиод должен гореть, меряем мультиметром напряжение на выходе. Постоянки нет, значит все хорошо.
Далее нужно установить ток покоя (75-90mA): для этого замкните вход на землю, нагрузку не подключать! На мультиметре поставьте режим 200mV и подсоедините щупы к коллекторам выходных транзисторов. (на фото отмечено красными точками)


Далее медленным вращением резистора R15 нужно установить 40-45 mV.

Выставили, теперь можно подключить динамик и погонять усилитель на небольшой громкости 10-15 мин. Потом опять нужно будет подкорректировать ток покоя.
Ну вот и все, можно наслаждаться!

Вот видео работы усилителя:

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

DIY 100 Watt MOSFET Amplifier Circuit

Усилители на основе MOSFET, как мы все знаем, обладают выдающимися звуковыми качествами, и они могут легко превзойти по производительности другие аналоги на силовых транзисторах или линейных ИС.

Зачем использовать МОП-транзисторы в усилителях

Усилители на основе МОП-транзисторов не всегда легко спроектировать или изготовить.

Более того, после сборки прототипа проверка до совершенства всегда остается проблемой для начинающих любителей электроники.

Вы, возможно, встречали много сложных Hi-Fi-усилителей на МОП-транзисторах, но, возможно, не осмелились бы сделать это только по указанным выше причинам.

Простая принципиальная схема усилителя MOSFET очень проста в сборке и при этом обеспечит вам кристально чистую мощность 100 Вт необработанной музыки, которую все слушатели будут ценить долгое время.

Идея была разработана исследователями Hitachi давным-давно, и до сих пор остается одной из самых любимых разработок всех времен, учитывая важность простоты и качества.

Как усилитель спроектирован для работы

Глядя на рисунок, мы можем понять схему со следующими пунктами:

Принятая простота также определенно означает, что некоторые из идеальных характеристик схемы были принесены в жертву в конструкции, так как Например, отсутствует источник постоянного тока для дифференциального усилителя на входном каскаде усилителя.

Но это не оказывает серьезного влияния на конструкцию.

Дифференциальный усилитель обеспечивает достаточное усиление входного сигнала до некоторых разумных уровней, подходящих для питания следующего каскада драйвера.

Драйверный каскад состоит из хорошо сбалансированного высоковольтного транзисторного каскада, который обязательно расположен для управления МОП-транзисторами выходной мощности.

Горшок, расположенный между двумя секциями каскада драйвера, используется для установки тока покоя схемы.

Выходной каскад представляет собой обычный двухтактный каскад с МОП-транзистором, который, наконец, обеспечивает усиление для усиления подаваемой музыки с низким сигналом в 100-ваттную музыку с громким звуком через динамик с сопротивлением 8 Ом.

Показанные детали сегодня могут быть устаревшими, поэтому их можно заменить следующим образом:

Дифференциальный транзистор можно заменить на BC556.

Драйверные транзисторы можно заменить на MJE350 / MJE340.

МОП-транзисторы могут быть заменены на 2SJ162 / 2SK1058

Приведенная ниже диаграмма является оригинальной конструкцией Hitachi, см. Предустановку для настройки тока покоя.Вы должны отрегулировать эту предустановку, чтобы установить нулевой ток покоя перед подключением динамика.

Я изменил вышеуказанный дизайн, добавив пару диодов 1N4148 вместо предустановленных. Это избавляет от предустановленных настроек и позволяет пользователю напрямую включать усилитель с подключенным динамиком.

Список деталей

Резисторы

Все резисторы имеют мощность 1/4 Вт, CFR 5%, если не указано иное.

  • 100 Ом = 7 шт.
  • 100 кОм = 1 шт.
  • 47 кОм = 1 шт.
  • 5.1k = 2nos
  • 62k = 1no
  • 22k = 1no
  • 2,2k = 1no
  • 12k = 1no
  • 1k = 1no
  • 4,7 Ом = 1no
  • 0,2 Ом / 5 Вт = 4nos

Конденсаторы

Все конденсаторы должны быть рассчитаны минимум на 100 В

  • 1 мкФ = 1 нет электролитический
  • 100 мкФ = 3 нет электролитический
  • 15 пФ = 1 нет полиэстер
  • 30 пФ = 1 нет полиэстер
  • 0,22 мкФ = 3 нет полиэстер
  • 0,0068 мкФ = 1 нет полиэстер

    Полупроводники

    • Q1, Q2 = BC546
    • Q3 = MJE350
    • Q4, Q5 = MJE340
    • Q6, Q7 = 2SK1058
    • Q8, Q9 = 2SJ162

      02
    • c 1N41458

      0 Misc 9 = 2

      Индуктор = 1 мкГн, 20 витков плотно намотанного 1 мм суперэмалированного медного провода с диаметром 10 мм (воздушный сердечник)

      Примечание. Значения резистора и конденсатора не критичны, подойдет небольшой подъем и опускание. l не причиняет никакого вреда работе усилителя

      Детали, изображения печатных плат и прототип

      1) На первом изображении показана печатная плата, которая использовалась для схемы усилителя MOSFET мощностью 100 Вт , проект

      2) На втором рисунке показана паяная часть собранной схемы.

      3) Третье изображение иллюстрирует компонентную сторону собранной платы

      4) Четвертое изображение относится к нескольким компонентам, участвующим в создании схемы.

      5) На пятом рисунке показаны динамики, которые использовались для тестирования усилителя с удивительным уровнем четкости и превосходной выходной мощностью: p

      Я использовал только пару МОП-транзисторов, которые могли генерировать выходную мощность более 100 Вт RMS, подключив больше параллельные числа могут легко позволить этой схеме выйти за отметку 1000 ватт.

      Если вы собираетесь купить готовый усилитель мощности для своего дома, я бы посоветовал вам построить его вместо него и стать счастливым обладателем этого выдающегося домашнего усилителя мощности, который, вероятно, будет служить вам долгие годы.

      Дизайн, который я построил

      Схема, которую я тестировал, была взята из eeweb, и диаграмма показана ниже. Он похож на вышеуказанный оригинальный дизайн от Hitachi. Однако, поскольку это тот, который я тестировал, я бы порекомендовал вам пойти с этим.

      Принципиальная схема с увеличенными значениями деталей

      Дорожки печатной платы и схемы расположения компонентов

      Кредит оригинальному создателю

      Размеры печатной платы 120 мм x 78 мм

      at

      Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю sh

      .Схема усилителя Hi-Fi 100 Вт

      с использованием транзисторов 2N3055 - Mini Crescendo

      Схема транзисторного усилителя mini crescendo 100 Вт, описанная здесь, была построена и протестирована мной, и я очень доволен ее производительностью, а также ее надежностью в отношении обслуживания и обращения. обеспокоен.

      Класс усилителя

      По сути, вся конфигурация представляет собой симметричный усилитель класса A, включающий каскад входного фильтра, промежуточный каскад драйвера и мощный симметричный выходной каскад, состоящий из универсальных силовых транзисторов 2N3055.Схема эффективно управляет 100-ваттным динамиком с сопротивлением 4 Ом с входами, полученными от любого источника звука, такого как сотовый телефон, DVD-плеер и т. Д.

      Прежде чем вы узнаете, как построить эту интересную и полезную схему усилителя мощностью 100 Вт с использованием транзисторов 2N3055, необходимо предварительно понять соответствующая конфигурация схемы была бы очень удобной, давайте начнем объяснение со следующих пунктов:

      Работа схемы

      Беглый взгляд на данную принципиальную схему позволяет сделать вывод, что конфигурация выхода не является симметричной, поскольку транзисторы T15 и T16 оба типа NPN.

      Входной каскад схемы начинается или инициируется симметричным дифференциальным каскадом предусилителя, состоящим из транзисторов T1, T2 и T3, T4. T5 и T6 позиционируются как источники тока, которые далее расширяются как каскад драйвера, состоящий из транзисторов Т7 и Т8.

      Однако более внимательный осмотр показывает нам, что, конечно, проводка симметрична, а транзисторы T11, T13, T15 в верхней части действуют как специальный корпус транзисторов бустера. Аналогичным образом в нижней части также используется идентичный каскад суперусилителя, состоящий из транзисторов T12. , Т14 и Т16.

      Вышеупомянутые две секции идеально дополняют друг друга, со ссылкой на схему, которая показывает, что их эмиттеры подключаются к общей точке через резисторы R25 - R27 и через R28 - R30, что фактически означает, что проводка является исключительно симметричной по своей природе. .

      Выходной каскад способен производить массивный коэффициент усиления в 200 000 раз при сравнительно очень низком потреблении тока покоя. Покой может быть установлен путем настройки предустановки P1.

      Из-за некритичного характера схемы весь проект может быть легко построен на печатной плате общего назначения, однако компоновка компонентов или, скорее, расположение и соотношение расстояний между компонентами должны быть такими же, как и Возможна компоновка принципиальной схемы.

      Хотя общий радиатор может использоваться для всего набора выходных устройств, я лично использовал отдельные радиаторы для каждого из транзисторов.

      Это избавило меня от головной боли, связанной с использованием громоздкого и малоэффективного слюдяного изоляционного комплекта между транзисторами.

      Катушка индуктивности сохранена для улучшения динамического характера цепи. Он построен путем наматывания 20 витков суперэмалированного медного провода поверх самого резистора 1 Ом.

      Выбрана проволока толщиной около 1 мм. Хотя это не является абсолютно необходимым, для лучшей термостойкости транзисторы T9 и T11, а также T10 и T12 должны быть склеены, предпочтительно путем соединения соответствующих пар лицом к лицу. Ток покоя в идеале должен быть установлен на 50 мА с помощью следующей начальной процедуры:

      Как установить ток покоя

      1) Снимите динамики и закоротите входные клеммы (через R1),

      2) Подключите цифровой мультиметр, настроенный на диапазон тока, последовательно с плюсом источника питания к цепи,

      3) Затем отрегулируйте предустановку так, чтобы измеритель считывал входной сигнал 50 мА, вот и все, ток покоя усилителя установлен, и теперь соединения могут быть восстановлены для нормальной работы системы.

      Схема источника питания

      Схема источника питания также показана сбоку, и, как видно, в ней нет ничего особенного, и ее можно построить с использованием показанных обычных наборов компонентов.

      Список деталей схемы усилителя мощностью 100 Вт (показан ниже)
      • R1 = 430 K,
      • R2 = 47K,
      • R3 = 330 Ом,
      • R4, R5 = 12 K,
      • R6, R7, R20, R21, R22, R23, R24 = 1 Ом, 3 Вт, с проволочной обмоткой,
      • R8, R17 = 68 Ом,
      • R9 = 100 K, R10, R11, R12, R13 = 5K6,
      • R14, R15 = 12 K,
      • R16, R19 = 100 Ом,
      • R25 = 10 Ом / 2 Вт,
      • P1 = Предустановка 100 Ом, линейный,
      • C1 = 1 мкФ / 25 В,
      • C2 = 1 n, КЕРАМИЧЕСКИЙ,
      • C3, C4 = 100PfC5 = 100 нФ,
      • C6, C7 = 1000 мкФ / 35 В,
      • L1 = 20 витков эмалированного медного провода 1 мм через R24,
      • D1, D2 = КРАСНЫЙ светодиод 5 мм, все другие диоды = 1N4148,
      • T1 = Соответствующая пара BC546,
      • T2 = Соответствующая пара BC556,
      • T3 = BC 557B,
      • T4, T7, T8 = BC 547B,
      • T5, T12 = BC 556B,
      • T6, T9 = BC 546B,
      • T10 = BD 140,
      • T13 = BD 139,
      • T11, T14 = 2N 3055
      • PCB общего назначения,
      • Все транзисторы T10, T13, T11 и T14 установлены на подходящих радиаторах

      Оригинальный дизайн, (любезно предоставлено elektor electronics)

      Версия Mosfet вышеуказанной конструкции можно увидеть на приведенном ниже изображении:

      Для получения полной информации о конструкции перейдите по следующей ссылке:

      Mini Crescendo pdf с печатной платой и схемами защиты

      Видео усилителя Crescendo, показывающее конструкцию печатной платы и детали компоновки компонентов, а также полный отчет об испытаниях:

      Предоставлено Mr.Siva

      О Swagatam

      Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
      Если у вас есть какой-либо вопрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

      .

      D718 B688 Мощный усилитель DIY Самодельный

      В этом видео я показываю, как сделать сверхбасовый 100-ваттный моно мощный усилитель класса AB с использованием транзисторов d718 b688 и 2n3904. Комбинация мощного усилителя d718 b688 широко используется для получения высокого усиления. Вы должны использовать изоляцию транзистора (слюду), чтобы не прикасаться к радиатору, чтобы избежать короткого замыкания, поскольку оба транзистора используют противоположный ток.

      Я выбрал эту схему с очень небольшим количеством компонентов, которую довольно легко собрать как новичкам, так и студентам.Настоятельно рекомендую выбирать достаточно большой и толстый радиатор, чтобы теплоотвод был достаточным для безопасности обоих транзисторов. Список компонентов также приведен в конце этой статьи, который легко найти на местном рынке.

      Принципиальная схема

      Ниже приведена принципиальная схема мощного усилителя D718 B688 с регулировкой громкости низких и высоких частот.

      Изображения в проявке

      D718 B688 Мощный усилитель DIY

      Шаг № 1

      Затяните транзисторы D718 и B688 на радиаторе с надлежащей изоляцией (MICA).Убедитесь, что задняя пластина обоих транзисторов не должна касаться радиатора. Соедините положительную и отрицательную стороны двух диодов 1N4007 вместе. Припаяйте один положительный вывод правого диода к контакту 1 базы правого транзистора B688. И другой минус левого диода с выводом 1 базы левого транзистора D718. Подключите два резистора 0,33 Ом / 5 Вт к выводу 3 эмиттера обоих транзисторов. Соедините вместе другие концы обоих транзисторов.

      Шаг №2

      Припаяйте коллектор транзистора 2N3904 к басу B688, а эмиттер транзистора 2N3904 к коллектору B688.Также припаяйте резистор 100 кОм к базе транзистора 2N3904 и центральному соединению резистора 0,33 Ом / 5 Вт.

      Шаг № 3

      Подключите отрицательную сторону конденсатора 4,7 мкФ к базе транзистора 2N3904.

      Шаг № 4

      Припаяйте отрицательный вывод конденсатора 2200 мкФ / 50 В к центральному стыку двух резисторов 0,33 Ом. Также припаяйте один конец резистора 1 кОм к основанию D718, а другой конец - к положительной стороне конденсатора 2200 мкФ / 50 В.

      Шаг № 5

      Я не показывал здесь работу схемы НЧ-ВЧ. Для получения более подробной информации о низких и высоких частотах [Щелкните здесь]. Подключите положительный вывод конденсатора 4,7 мкФ к центральному выводу 2 регулятора громкости.

      Шаг № 6

      Возьмите один резистор 0,47 Ом / 5 Вт, а также возьмите эмалированный медный провод 0,6 мм. Оберните резистор 12 раз и припаяйте оба конца к обоим концам резистора.

      Шаг № 7

      Теперь припаяйте один конец резисторной катушки к штырю коллектора.2 транзистора D718. Присоедините красный положительный провод источника питания к центральному контакту коллектора транзистора D718 и черный отрицательный провод источника питания к центральному контакту коллектора транзистора B688.

      Шаг № 8

      Пришло время подключить мобильный разъем 3,5 мм. Припаяйте левый и правый провода аудиовыхода к контакту 1 контроллера низких частот, а провод заземления - к контакту 3 контроллера громкости. Также подключите контакт 3 коллектора регулятора объема, центральный контакт транзистора B688, который заземлен.

      Шаг № 9

      Подключите плюсовой провод динамика к пустому концу резисторной катушки. Отрицательный сигнал динамика уйдет на землю.

      Подключите штекер к мобильному телефону. Включите питание, слушайте музыку с мобильного телефона и наслаждайтесь. Большое вам спасибо за посещение этого сайта.

      Список компонентов

      используется в усилителе мощности D718 B688

      • Транзистор D718 x 1
      • Транзистор B688 x 1
      • 2N3904 Транзистор x 1
      • 1N4007 Диод x 2
      • 2200 мкФ Конденсатор x 1
      • 4.Конденсатор 7 мкФ x 1
      • 104 Конденсатор x 4
      • Резистор 0,33 Ом x 2
      • Резистор 1 кОм x 3
      • Резистор 2,2 кОм x 2
      • Резистор 100 кОм x 1
      • 50 Потенциометр x 3
      • Радиатор x 1
      • Гнездо источника питания (дополнительно)
      • Мобильный разъем 3,5 мм (дополнительно)
      • Блок питания 12 В
      • Динамик 4 Ом
