Самодельный триммер из шуруповерта

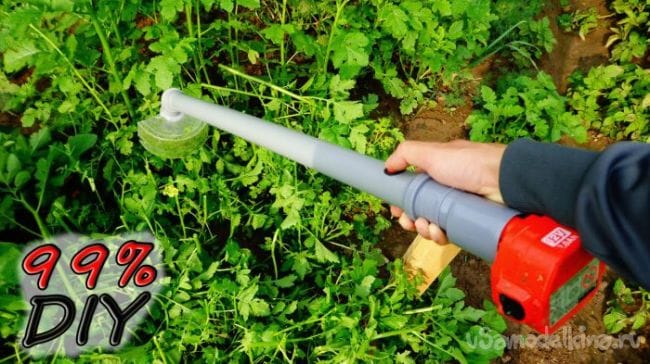

Электро косилка из шуруповерта

Привет друзья самоделкины. Сегодня попытаюсь вам подробно описать, как сделать электро косилку из старого шуруповерта. Мало затратную и довольно слабоватую как рас для того чтобы косить мягкую траву. Из-за простоты самоделки повторить её может каждый.

Для неё нам понадобится:
1) Отрезок пластиковой трубы диаметром 40 мм.
2) Уголок на 45 градусов. Диаметром 40 мм.
3) Заглушка для трубы диаметром 40 мм.
4) Переходник для трубы с 40 мм на 50 мм.

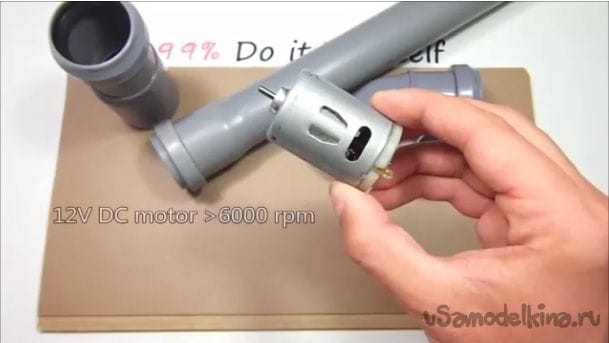

5) Электродвигатель (12V DC motor > 6000 rpm.)
6) Выключатель.
7) Провод.
8) АКБ шуруповёрта.
9) Лезвия для канцелярского ножа.
10) Пластиковое ведро.
11) Крокодильчики 2 шт.
12) Паяльные принадлежности, крепления (винтики, гайки) и тд.
Электро косилка из шуруповерта

Изготовления:
1) Для начала закрепим электродвигатель. На посадочные места двигателя к заглушке.

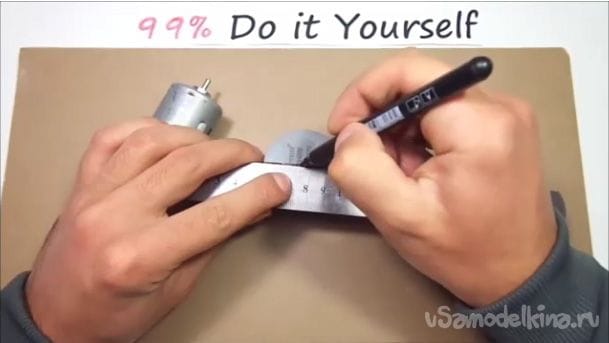

2) Отмечаем середину на заглушке.

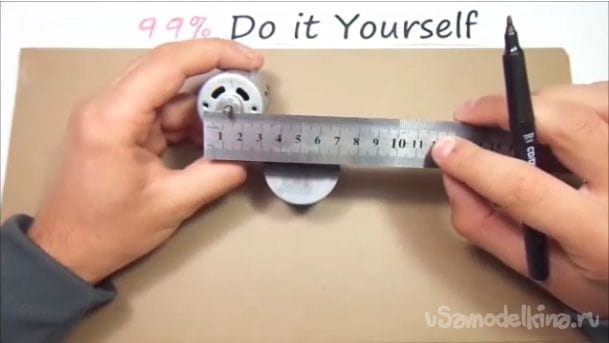

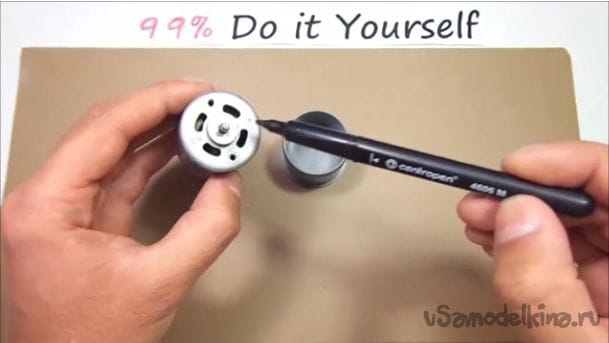

3) Отмеряем расстояние на двигателе двух посадочных отверстий друг от друга. И переносим метки на крышку.

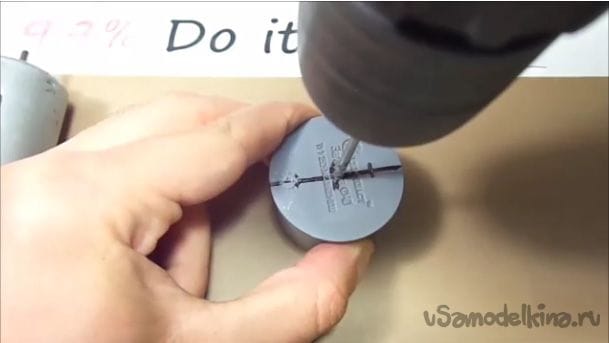

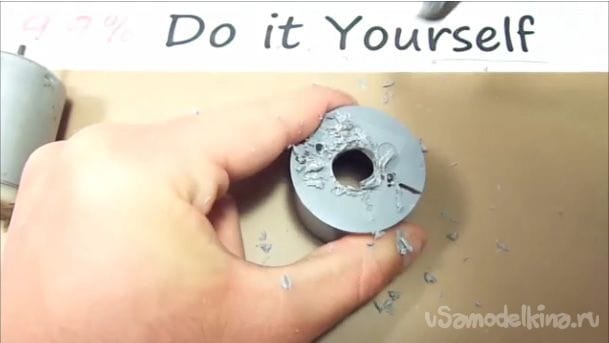

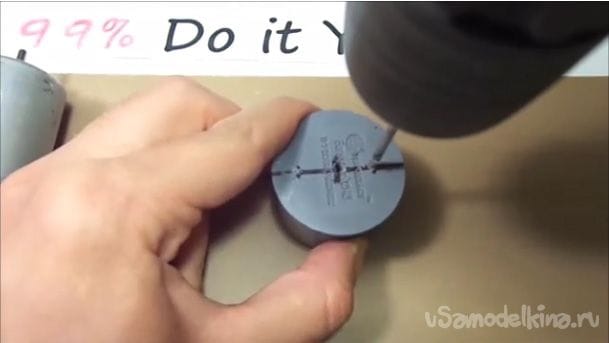

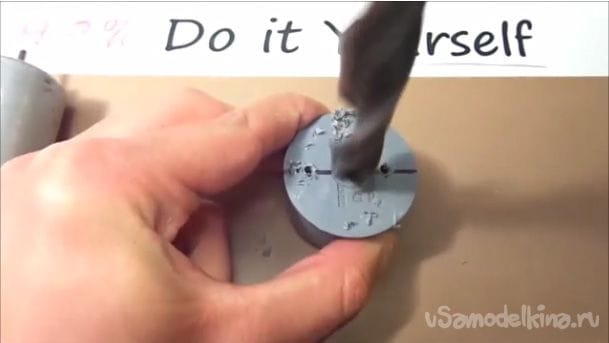

4) Высверливаем отверстия. Причем отверстие в центе сначала высверливаем маленьким сверлом, а потом расширяем его большим (смотреть фото ниже).

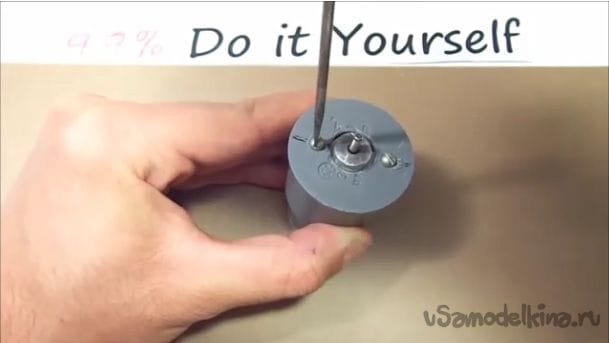

5) Закрепляем двигатель на пару винтов.

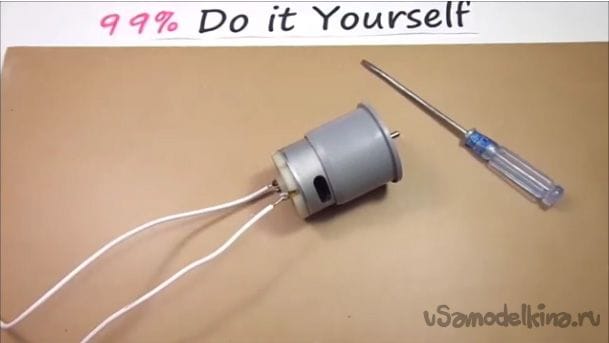

6) Затем припаиваем провода к электродвигателю.

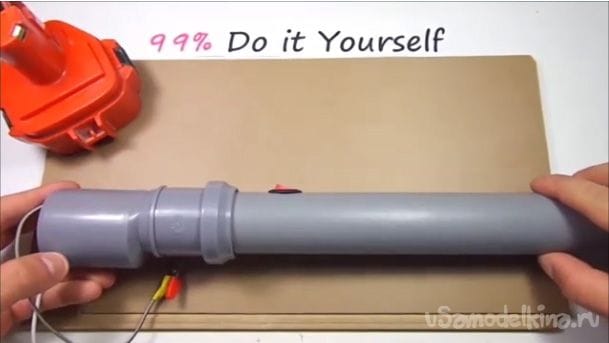

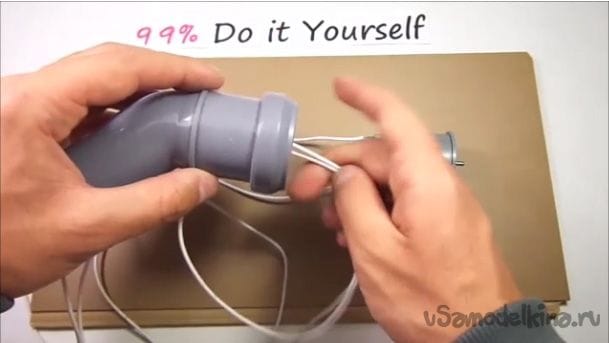

7) После чего собираем всё в корпус. Просовывая подключённые провода через уголок и трубу. Соединяем все так, чтобы получилось, так как это изображено на фото ниже.

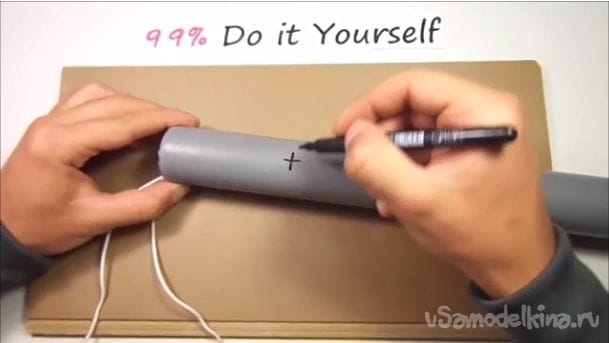

8) Отмечаем метку для отверстия под выключатель.

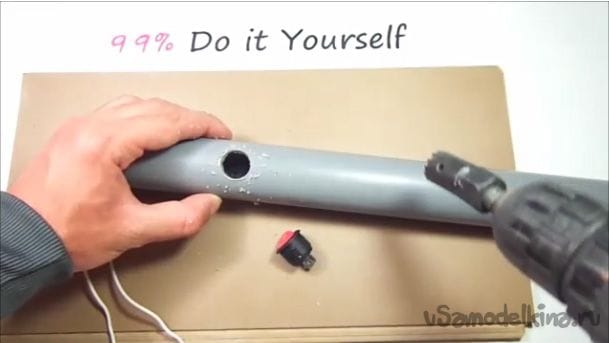

9) Высверливаем.

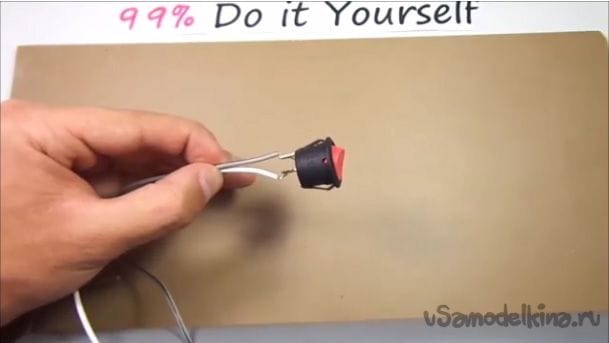

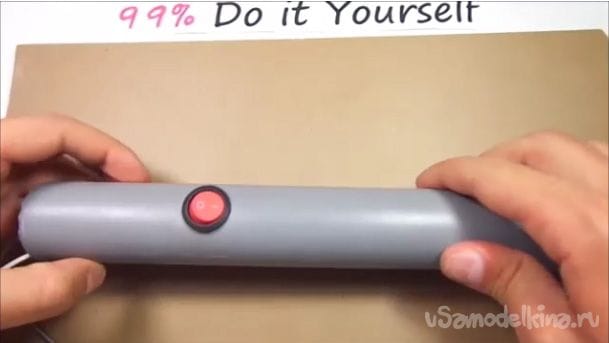

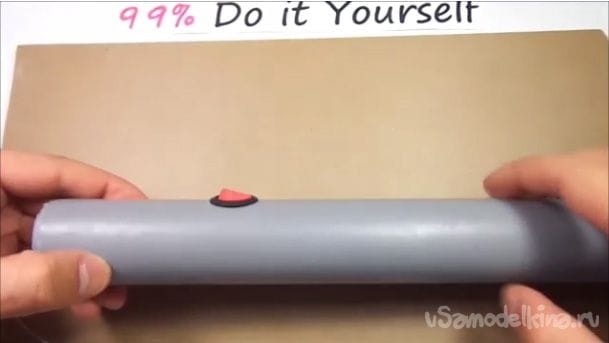

10) После чего подключаем выключатель и вставляем его в заранее проделанное отверстие.

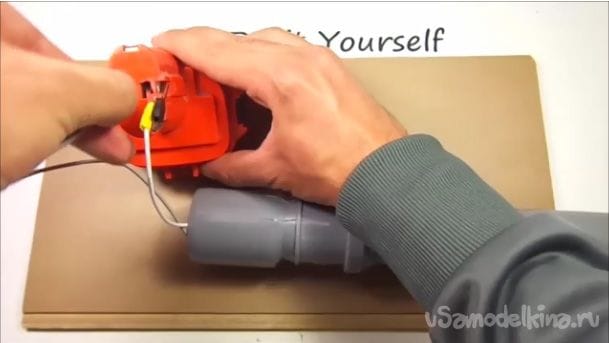

11) Затем берём два крокодильчика, которые соединим с выходными проводами. Это нужно для того чтобы легко и быстро подключать и отключать аккумулятор шуруповёрта от электро косилки.

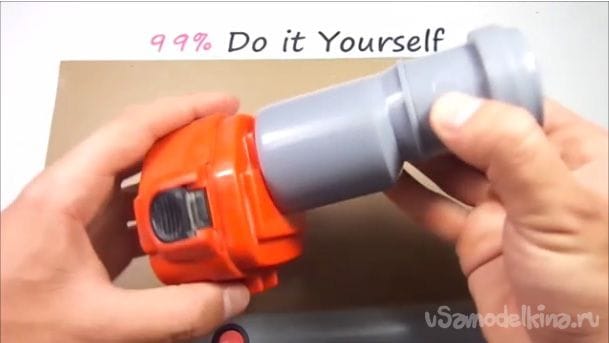

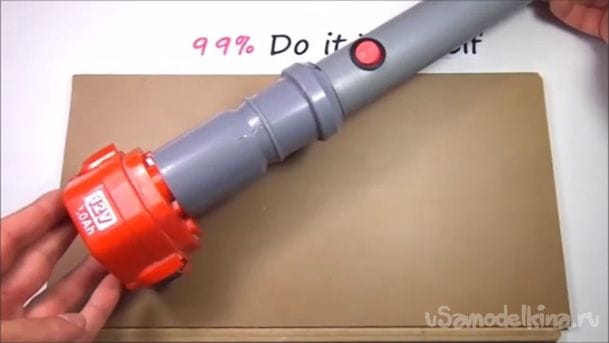

12) Из переходника 40 мм – 50 мм получается отличный держатель для аккумулятора от шуруповерта, что позволяет не использовать дополнительные крепления.


13) Подключаем аккумулятор и проверяем работоспособность.

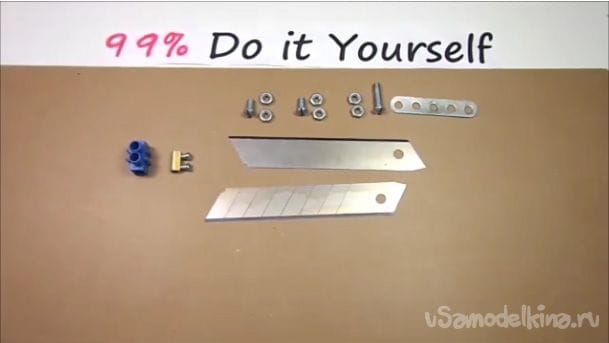

14) Теперь изготовим режущую часть. Для этого нам понадобиться следующие элементы (смотреть фото ниже).

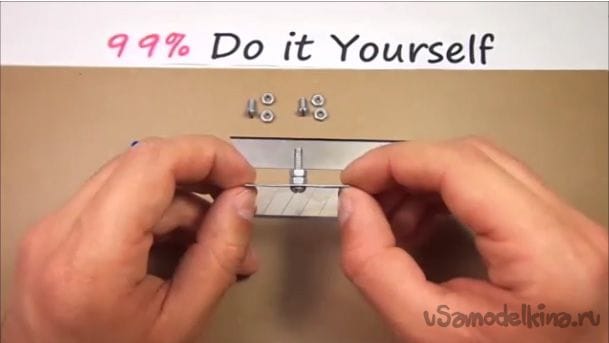

15) Первым делом на металлической пластине фиксируем винт с помощью гаек.

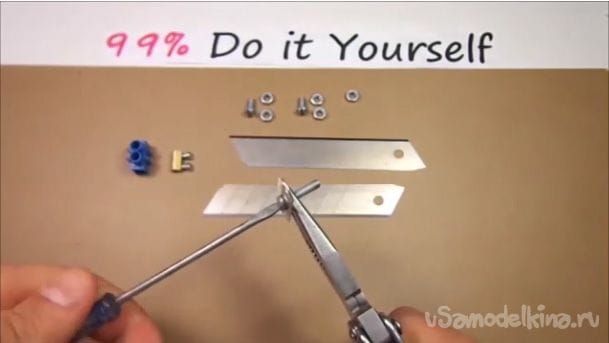

16) Далее отламываем некоторую часть от металлической пластины лезвия канцелярского ножа как это изображено на фото ниже.

17) После чего фиксируем лезвие канцелярского ножа на металлической пластине, при этом лезвия должны быть подвижными. (Смотреть фото ниже).

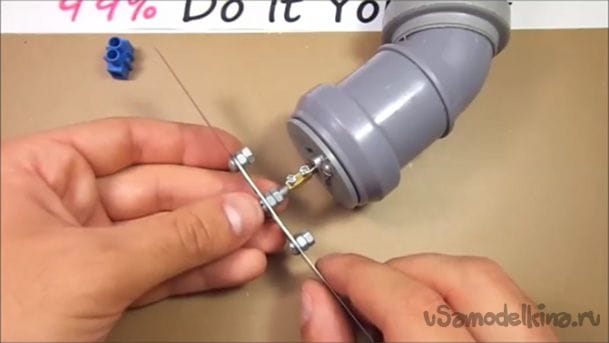

18) Далее с помощью зажимной клемы для проводов, соединим режущую часть с валом электродвигателя.

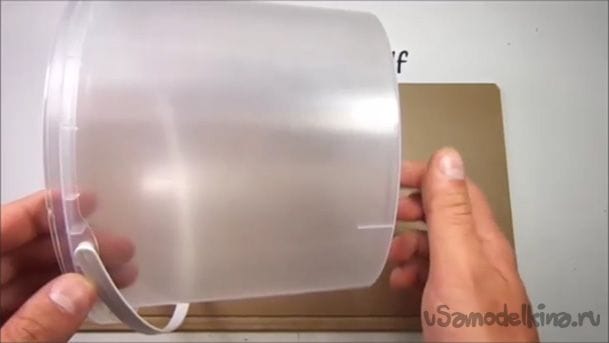

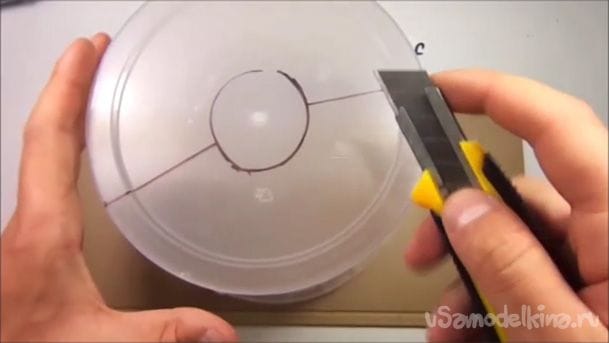

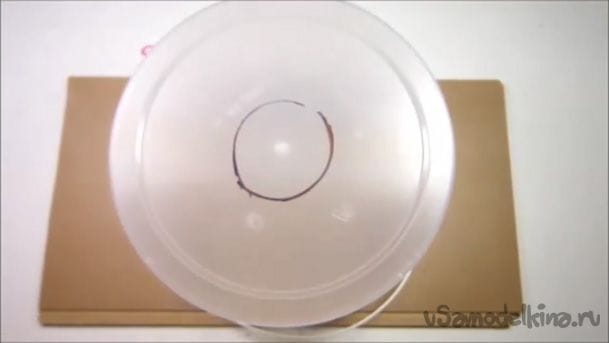

19) Затем нам понадобиться обыкновенное пластиковое ведро для изготовления защитного кожуха. Отметим в центре ведра окружность диаметром равной диаметром трубы.


20) Далее поделим ведро на две не равные части одна часть должна быть чуть больше другой. Нам понадобиться меньшая часть.

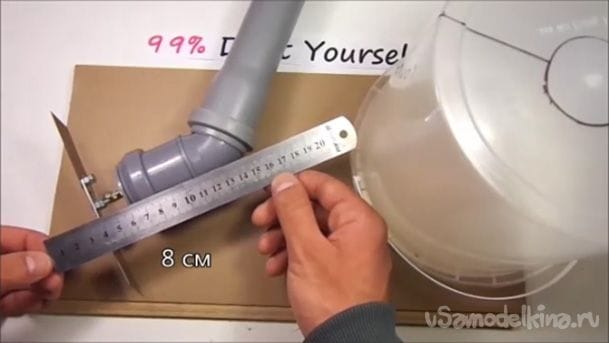

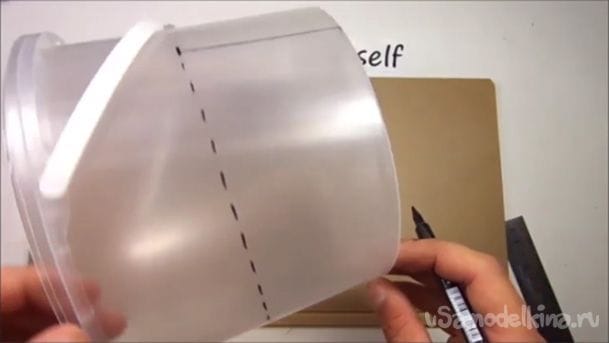

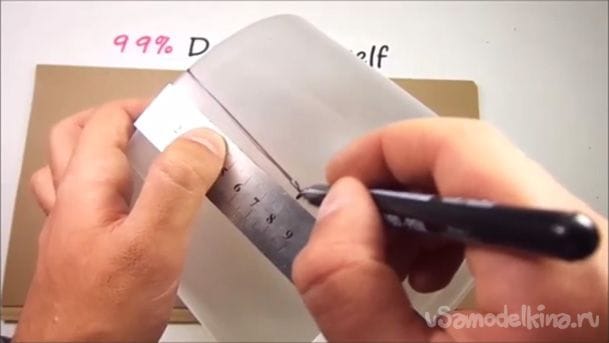

21) Измеряем нужную нам высоту и переносим метки на пластиковое ведро.


22) В общем, делаем разметку как это изображено фото ниже.

23) Вырезаем меньшую часть.

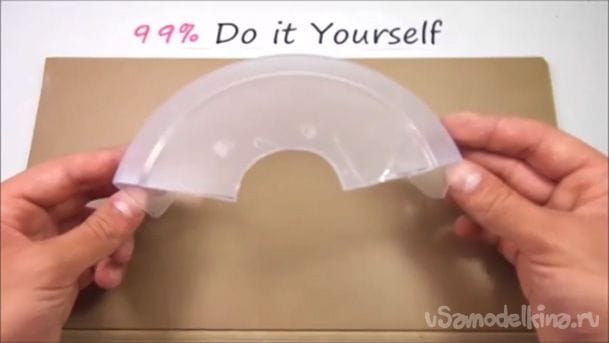

24) Должно получиться примерно, так как на фото.

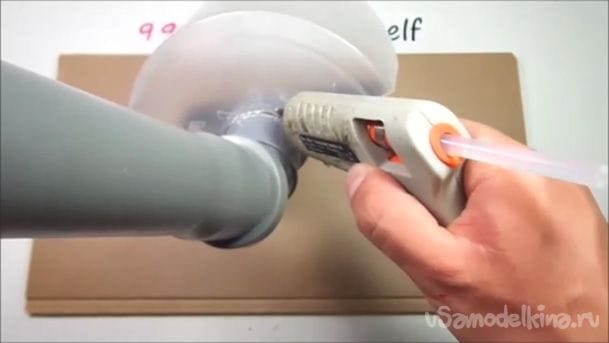

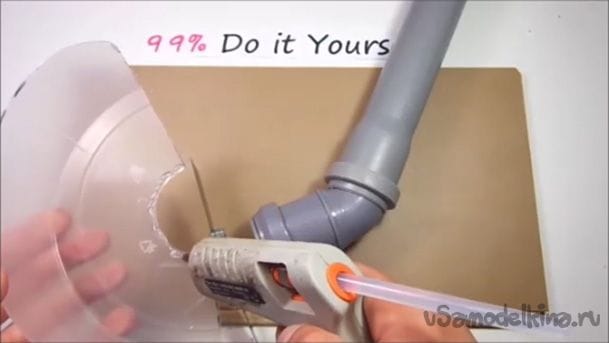

25) Приклеиваем заготовку из ведра к нашей электро косе.


26) Готово.

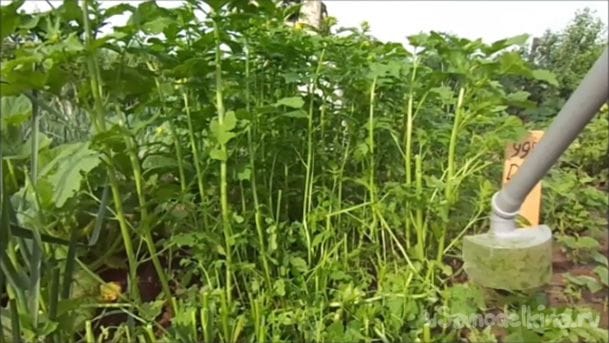

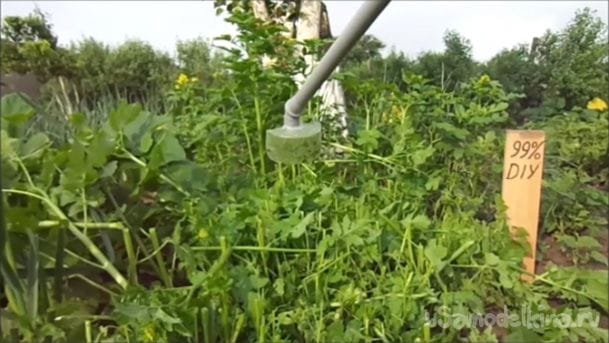

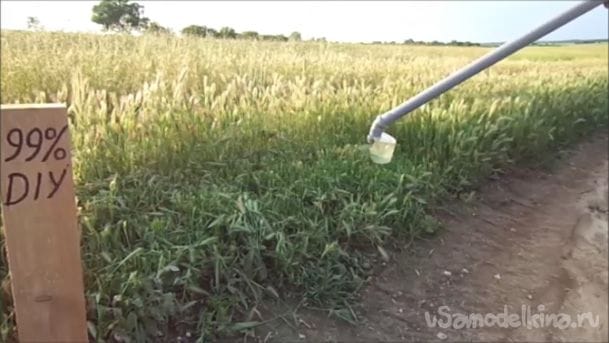

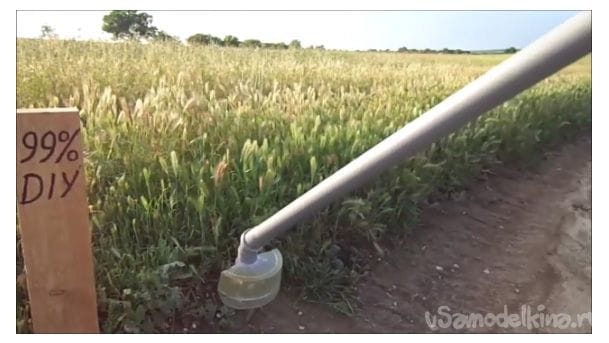

Тест.




Вывод.
В общем электро коса получилась, слабовата, но для газона её будет достаточно. Это будет лучше, чем стричь его ножницами (если у вас нет косилки). Самоделка получается копеечной, если у вас есть аккумулятор. Также можно будет использовать более мощный электродвигатель, например можно взять бесколекторный двигатель от РУ модели 1/10 масштаба.

Спасибо за внимание надеюсь, статья была для вас полезна, так же вы можете просмотреть видео сборку этой самоделки.
