Самодельный рассухариватель клапанов для классики


Рассухариватель клапанов своими руками


Сегодня покажу свой вариант очень нужного инструмента при ремонте двигателя, это рассухариватель клапанов. При ремонте головки блока цилиндров без рассухарки не обойтись. Если разобрать можно подручными инструментами, с помощью молотка и трубки, то собрать таким же методом не получится. Хотя некоторые умельцы с этой задачей справляются с помощью гаечного ключа, не представляю как.

Для сборки рассухарки мне понадобится:

Материалы:

  • труба железная D20 мм. примерно 40 см. и D25 мм примерно 20 см.
  • две шпильки на 8 мм.
  • одна шпилька на 14 мм.
  • кусок полосы 4 х 40 мм.
  • гайки, шайбы, граверы на 8 мм.
  • болт на 8 мм.
  • гайки на 14 мм.
  • смазка

Инструмент:
  • сварочный аппарат, электроды
  • УШМ (болгарка)
  • гаечные ключи
  • плоскогубцы
  • молоток
  • ну и самое главное, хорошее настроение и прямые руки.

И так приступим. Сначала нужно отрезать от трубы D25 две трубки по 40 мм. (я не нашел дома такой трубы поэтому взял сгоны, они были). Если в трубе есть капли от сварки по шву их обязательно нужно сточить. Также нужно удалить заусенцы на месте среза. В эти трубки будет вставляться труба D20.
Теперь от полосы 4 х 40 мм. отрезаю два куска размером 20 х 40 мм. В этих пластинах нужно просверлить отверстия на 8 мм.
Привариваю эти пластины к трубе D25. и откладываю в сторону, пусть остынут.
Далее мне понадобится ещё одна трубка D25 размером 20 мм. Её также нужно обработать от заусенцев и от сварочных капель изнутри. К ней нужно приварить гайку на 14 мм.
Опять беру трубу D25 мм. от неё нужно отрезать кусок сантиметров 8 (у меня получилось меньше). Данная труба будет упираться в пружину и сжимать. Поэтому лучше сделать её больше, удобнее будет устанавливать «сухари». Вырезаю в ней «окно».
К ней же привариваю увеличенную шайбу на 8 мм.
К гайке на 14 привариваю болт на 8, строго перпендикулярно. Я взял слишком длинный болт, лишние пришлось отрезать.
Теперь собираю данный узел как на фото ниже.
Устанавливаю шайбы с двух сторон. Закручиваю гайку так, чтобы трубка могла свободно вращаться. Гайку фиксирую при помощи сварки.
Данное соединение помазал маслом для лучшего скольжения.
На шпильку 14 мм. накрутил гайку и приварил её. Собираю.
Вот что получилось.

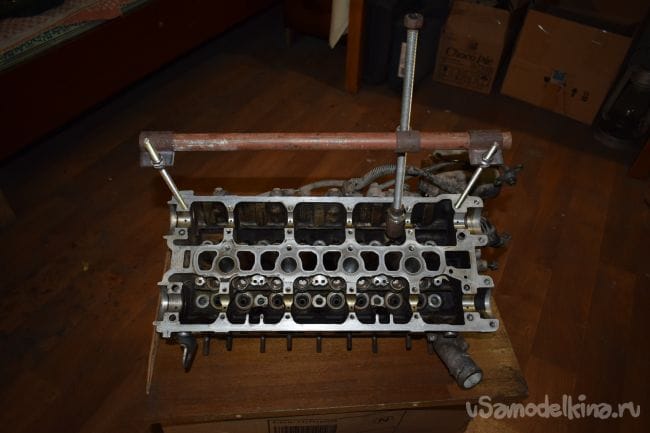

В итоге получилась такая рассухарка. Минимум запчастей, максимум пользы.

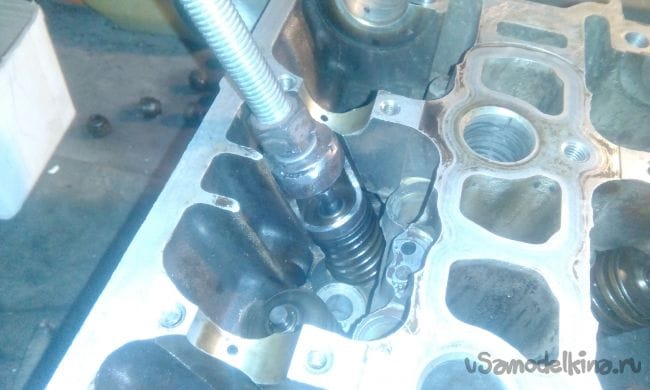

Теперь нужно установить и проверить как она работает. Для установки нужно прикрутить шпильками на 8 мм. в существующие отверстия в головке. Направить рассухарку на установленную пружину и вращать ключом шпильку по часовой стрелке. Тем самым сжимать пружину. После установки «сухарей» выкрутить и передвинуть на следующий клапан и так далее все 16 клапанов.
Заключение.
Вот такой нужный и не сложный в изготовлении инструмент у меня получился. Данную рассухарку использовал для ремонта ГБЦ двигателя 4G93 на Мицубиси Легнум. Думаю и при ремонте других двигателей она пригодится, а если не подойдет, в гараже всегда есть железяки, сварочный аппарат чтобы доработать. Надеюсь, данная статья вам понравилась, а самоделка будет полезна. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
