Самодельный гвоздодер


Самозажимной гвоздодер своими руками

Здравия Вам, уважаемые читатели и самоделкины!
Эта статья будет полезной для всех, использующих гвозди при монтажных работах, либо при изготовлении самоделок. В ней речь пойдет о самозажимном гвоздодере.

Автор канала "Be Creative" покажет, как он сделал этот простой, но весьма полезный инструмент.


Инструменты, использованные автором.
- Болгарка с дисками по металлу и лепестковыми зачистными
- Тиски
- Сварочный аппарат
- Шуруповерт или дрель
- Линейка, маркер или карандаш
- Клещи.

Материалы.
- Стальная полоса или пластина, толщиной 10 мм
- Стальная профильная труба 25Х25 мм
- Старый напильник
- Болт М8 с гайкой.

Процесс изготовления.
При помощи линейки и карандаша размечает на стальной пластине две будущих заготовки в виде уголка.


Вырезает заготовки, используя болгарку с диском по металлу.

Размечает на полученных уголках отверстие и сверлит его диаметром М8.

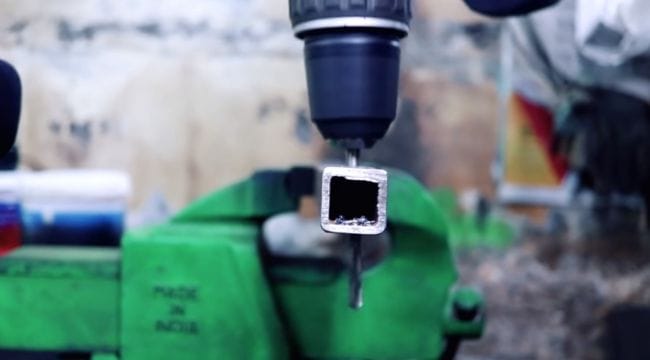

Полученный уголок примеряет к профильной трубе, сверлит в ней отверстие.


Собирает полученные детали.

Примеряет полученную конструкцию к ненужному напильнику, размечает его.

Вырезает нужный кусочек напильника, стачивает край под углом 45 градусов.

Вот такие две заготовки получились, это будут зажимы.

Приваривает заготовки. Одну к профильной трубе, вторую - к уголкам.

В качестве упора будет использовать вот такой отрезок стальной пластины. Приваривает его ко второму краю уголков.

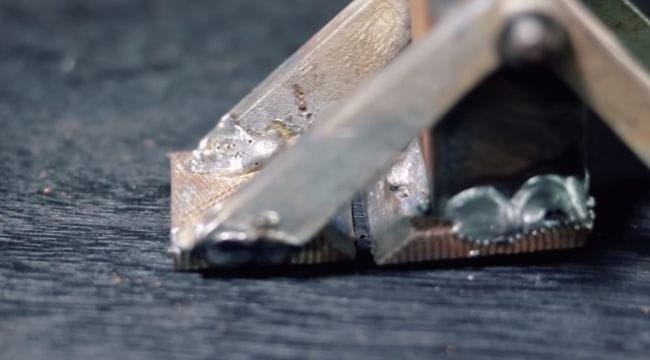

Вот такой механизм захвата получился.

Пора испытывать инструмент в действии! Стандартный гвоздодер не цепляет гвоздь без шляпки. А авторский инструмент с легкостью зажимает его и вытаскивает одним движением.

Теперь пробует гвоздодер на скобе. Все тоже успешно.

Ну и серьезный противник, забитый в стену. Его вообще вырвало с куском стены.

Спасибо автору за интересную идею инструмента и ее реализацию!

Всем хороших инструментов!
