Самодельные станочные тиски для фрезерного станка


Наклонные тиски для сверлильного и фрезерного станков своими руками

Здравствуйте, уважаемые читатели и самоделкины!

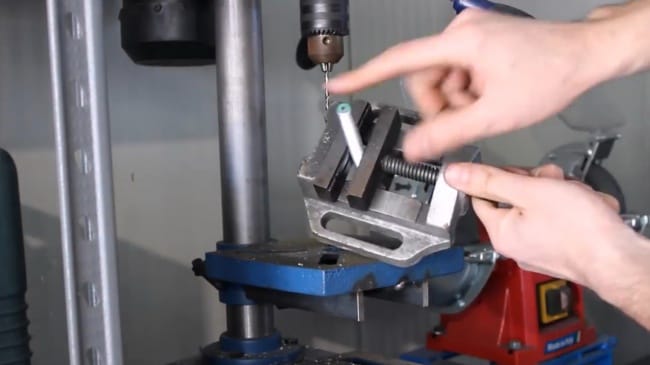

Эта статья будет интересна всем, кто работает со сверлильным, либо фрезерным станками, как с подвижным столом так и без него. В ней, автор YouTube канала "TheDacchio" расскажет Вам, как сделать приспособление для работы на сверлильном или фрезерном станках. Это - наклонные тиски, которые позволят обработать деталь под нужным углом. Будь то процесс сверления отверстий, либо фрезеровки торцов деталей.

Материалы.
- Стальные профильные трубы
- Стальная полоса
- Стальной брусок
- Шпилька M10
- Болты, гайки, шайбы
- Удлиненная гайка M10
- Гайки барашки
- Смазочно-охлаждающий спрей.

Инструменты, использованные автором.
- Автоматический сварочный аппарат
- Ленточная пила
- Тиски
- Болгарка с лепестковым зачистным диском
- Метчик
- Сверлильный станок
- Фрезеровочный станок с подвижным столом
- Струбцины, уголок, рулетка, штангенциркуль, маркер.

Процесс изготовления.

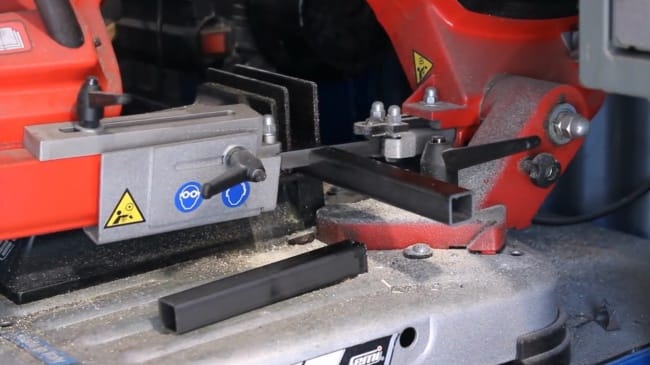

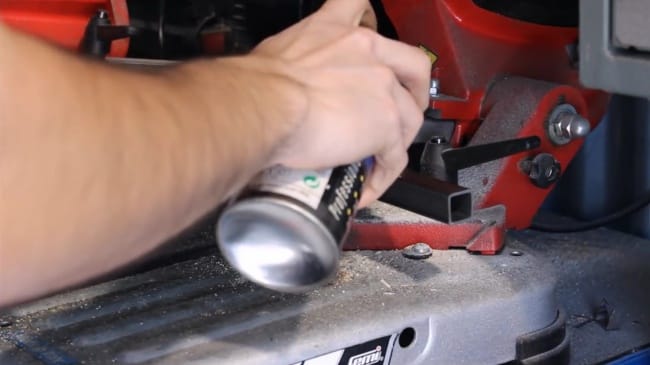

Первым делом автор, смазав заготовку из профильной трубы, нарезает ее на детали нужного размера при помощи ленточной пилы. Это можно сделать и на торцовочной пиле, да и просто болгаркой.

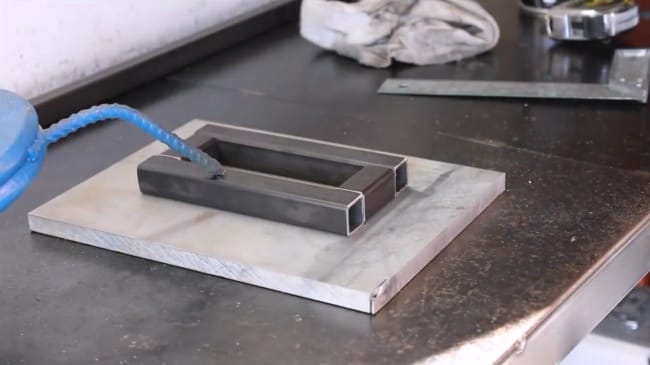

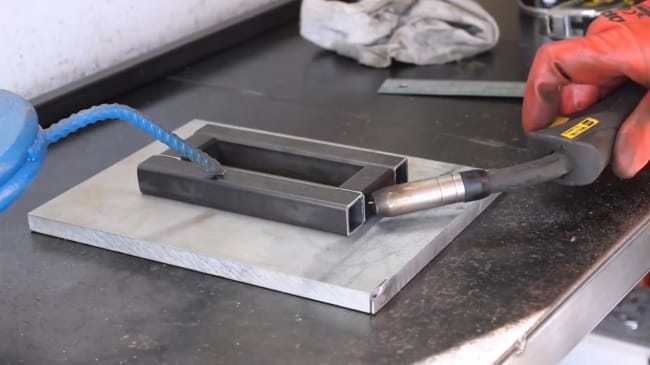

Затем собирает конструкцию основания тисков и прихватывает сваркой в нескольких точках.


От того, что сварка у автора с поддувом аргона - иногда из профильной трубы идет дым. Проверяет геометрию заготовки при помощи уголка.

Затем замеряет внутреннее расстояние штангенциркулем, и проваривает швы.

Далее, используя лепестковый зачистной диск и болгарку, зачищает неровности швов.

Примеряет вот такой стальной брусочек для подвижной части тисков.

Затем сверлит два отверстия для прижимных болтов в брусочке. Такие же отверстия делает в отрезке стальной полосы.

Края отверстий в полосе зенкует, примеряет шляпку болта, что бы она не выступала.

Вкручивает болты через пластину и брусочек в отрезок профильной трубы. Она будет играть роль губки тисков.

Зажав основание и две губки в тисках, прихватывает неподвижную губку сваркой.

Затем, проверив плотность прилегания и геометрию, проваривает все швы неподвижной губки.

Теперь автор возвращается к другому, неподвижному основанию тисков. И примеряет "ушки" или держатели наклонного основания. Прихватывает их сваркой.

Далее, на сверлильном станке делает сквозное отверстие в наклонном основании, сначала тонким, а затем и 10мм сверлами. Примеряет шпильку.

Теперь ответная часть в ушках. Тут, во избежание перекоса, сверлит отверстие в одном ушке тонким сверлом, а только затем проходит их оба сразу толстым.

Зенкует края отверстий и вставляет шпильку. Основание готово.

Из стальной полосы, используя подвижный стол изготавливает направляющую - фиксатор, фрезеруя длинное отверстие.

Временно собрав два основания, проверяет их наклон, размечает отверстия для фиксирующих болтов.

Установив положение стола, сверлит отверстия.

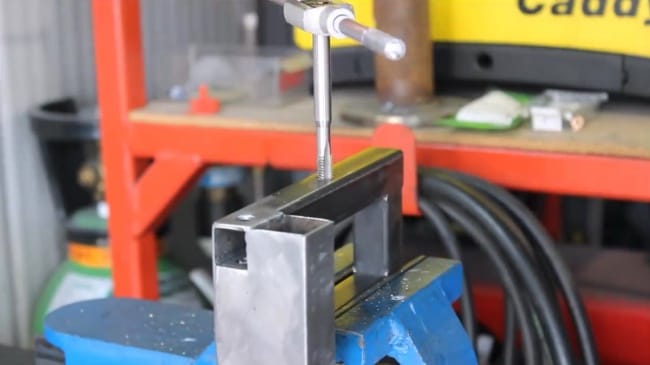

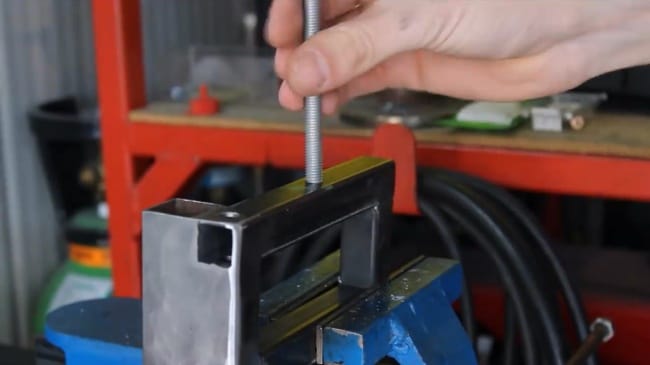

Нарезает резьбу метчиком, и примеряет шпильку.


Приступает к изготовлению винта тисков. Сверлит тонкое отверстие в торце шпильки.


Затем, нарезав в нем резьбу, прикручивает толстую шайбу болтиком.

К краю неподвижного основания приваривает удлиненную шпильку M10.

Теперь, проверив точность установки шпильки и гайки, Приваривает ее к подвижной губке. После сварки зачищает швы болгаркой с лепестковым диском.

Собрав все воедино, собирает "крутилку" для прижима тисков. Он ее сделал из гайки, приваренной к краю шпильки и тонкого стального прутка с резьбой на краях. Зажимает гайки ключами.

Вот и готово приспособление! Все детали двигаются как нужно.

Теперь немного испытаний. Автор зажимает деревянный брусок, и регулирует угол наклона, фиксируя его винтами - барашками. И делает отверстия на сверлильном станке под углом. Все получается!

Теперь задача посложнее. Отфрезеровать грань стальной пластины под углом, используя подвижный стол с тисками. Задание пройдено успешно.

Спасибо автору за очень интересное дополнение к инструментарию станков!

Всем хорошего настроения!
