Снегоуборщик из бензопилы «Дружба»

Снегоуборщик из бензопилы "Дружба" построил Лукман Гараев из Татарстана село Омара.
Вот как работает этот агрегат. видео


Зимой всегда снега много и чистить его можно не только лопатой. Вот и приспособил Лукман Гараев к этой работе
свою бензопилу. Давайте посмотрим из чего состоит снегоуборщик. видео.

Чтобы самому построить такой агрегат необходимо иметь бензопилу, некоторые технические знания по механике и, конечно же, большое желание.
Давайте рассмотрим из чего состоит снегоуборщик.

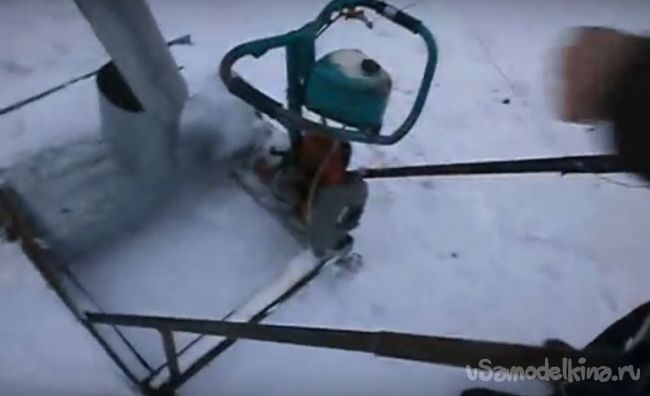

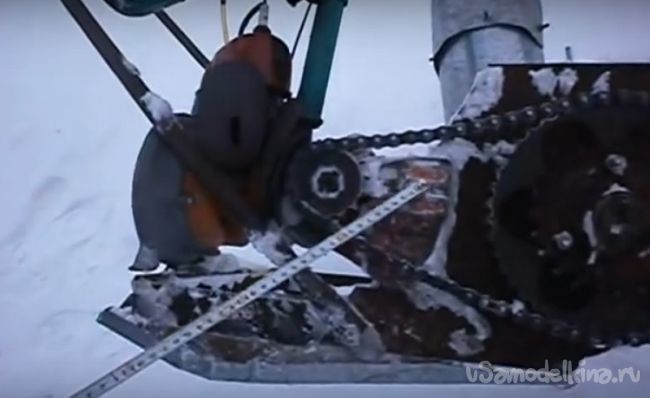

Силовой агрегат "Дружба" крепится к раме с помощью двух болтов. Одна точка крепления находится здесь.

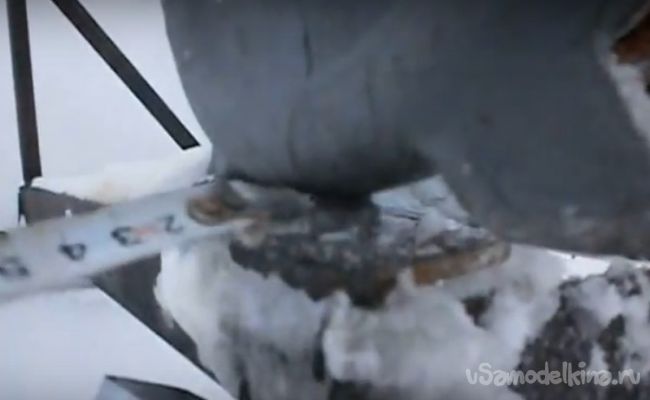

Вторая точка крепления бензопилы.

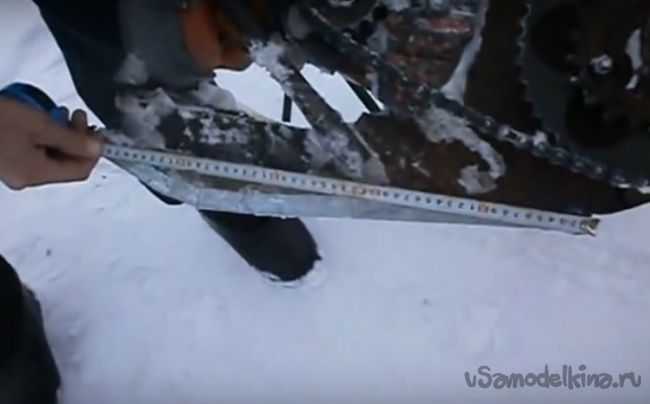

Длина опорной части или лыжи длиной 480 мм. Взят брусок из дерева и обшит листом оцинкованного железа, закреплен к уголку 45.

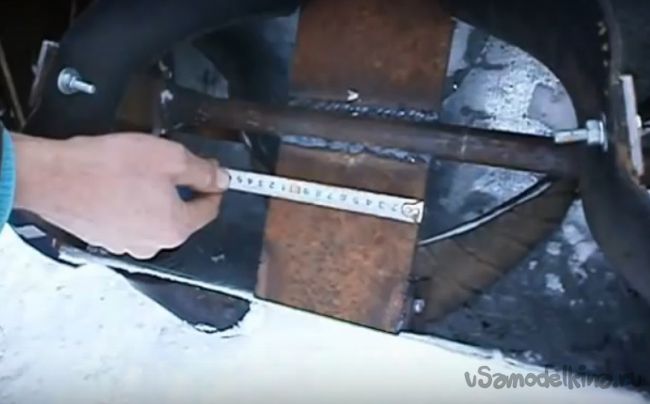

Боковая часть снегоуборочной машины выполнен из листа металлического толщиной 6 мм. Высота листа 300 мм.

Ширина листа 250 мм.

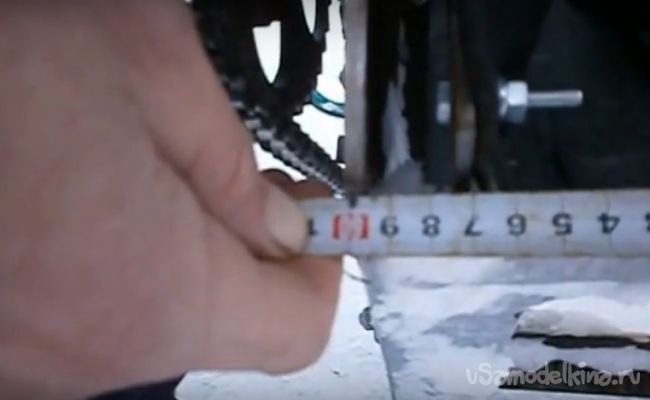

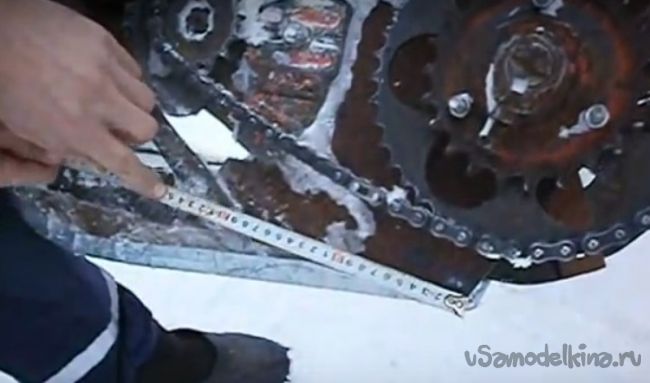

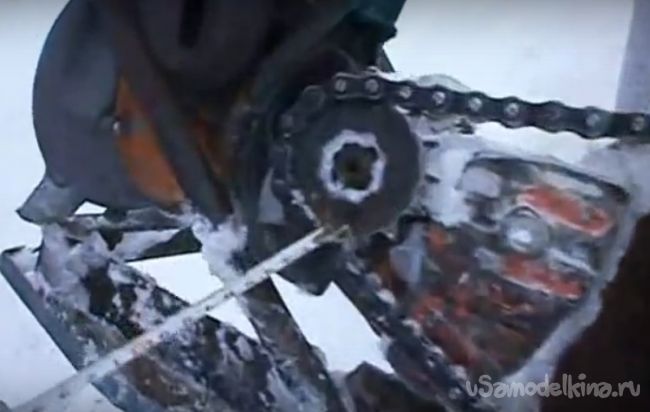

Привод снегоуборочной машины осуществляется через цепную передачу. Цепь и звездочки взяты от мотоцикла "ИЖ". Ведущая звездочка.

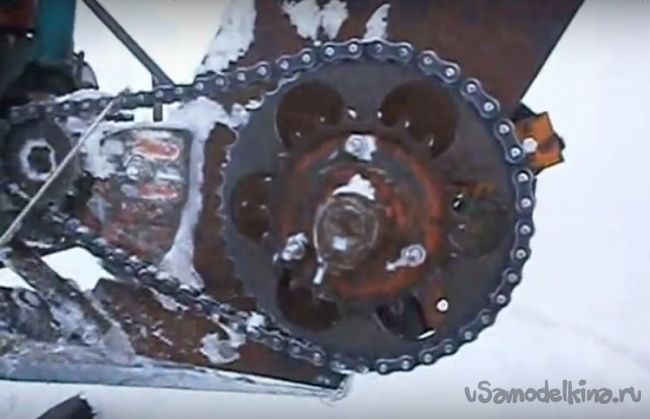

Ведомая звездочка.

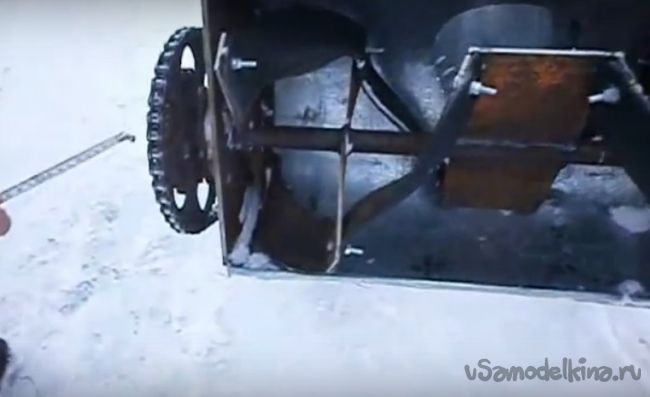

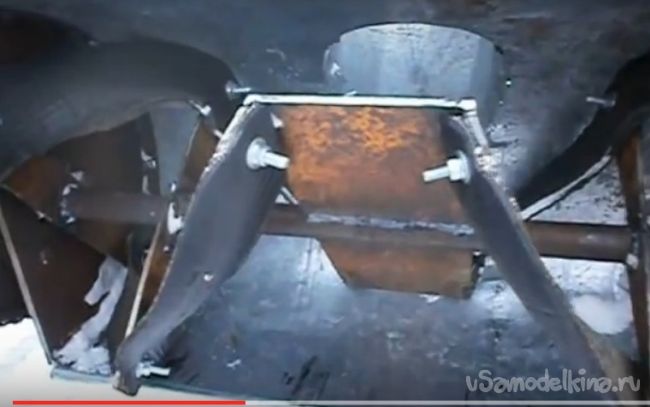

Шнек выполнен из резины. Полоски резины закреплены по концам четырьмя болтами.

Вал взят от сельхозмашины, найденной в металлоломе.

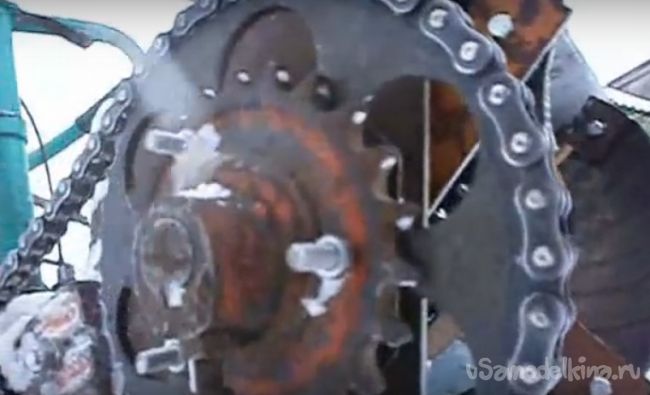

Звездочка от вала прикреплена к звездочке от мотоцикла тремя болтами.

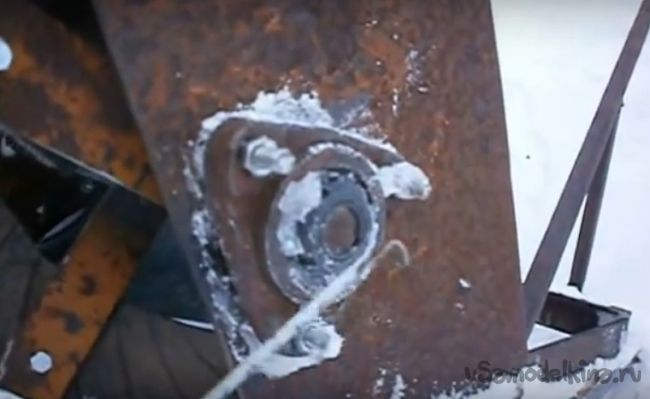

Вал сидит на двух подшипниках с внутренним диаметром 25 мм.

Ширина лопатки 120 мм из металла толщиной 4 мм.

Ширина захвата снегоуборщика 600 мм.

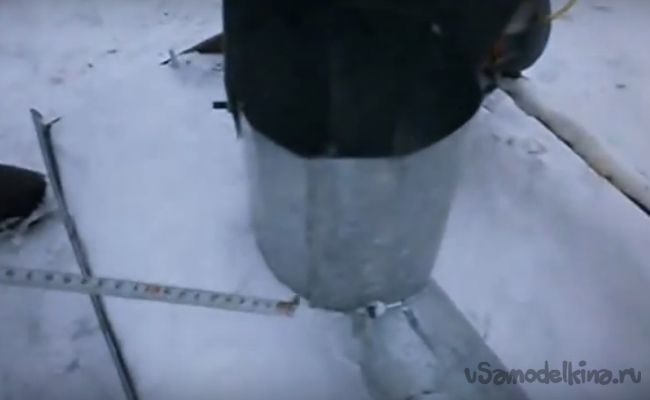

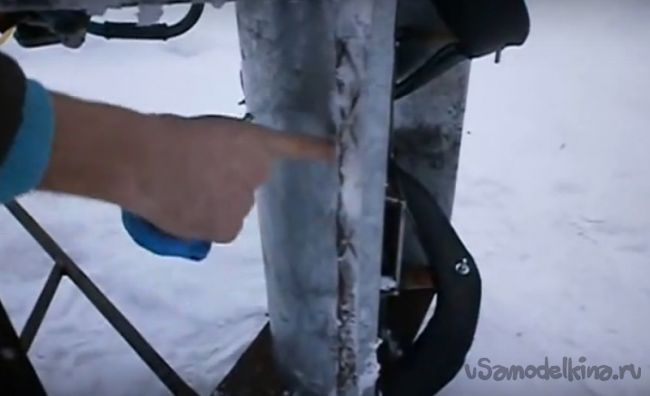

Труба самодельная из оцинкованного железа закреплена тремя болтами.

Ручка выполнена из полдюймовой трубы и закреплена болтами.

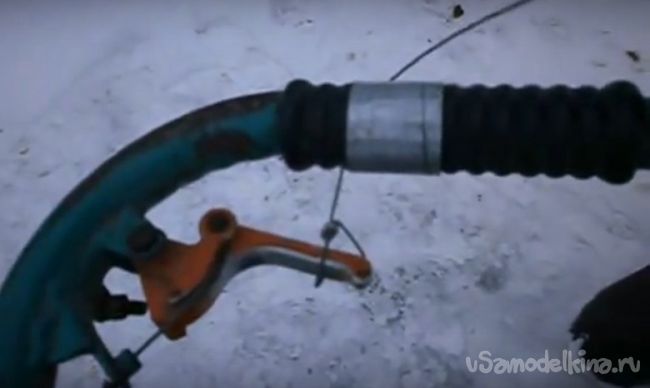

Управление дроссельной заслонкой осуществляется тросиком.

Кожух снегоуборочного агрегата выполнен из оцинкованного железа, который закреплен внизу к металлической пластине шириной 40 мм и толщиной 4 мм.
Получился очень интересный агрегат для чистка снега. Посмотрите видео как работает снегоуборщик. Момент обкатки агрегата.

Успехов Лукману Гараеву, нашему самодельщику. Он нам знаком уже по своему вездеходу "Вездик".


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный снегоход из бензопилы «Дружба», «Урал», «Штиль». Мини-снегоход из бензопилы

Снегоход - очень полезный транспорт для жителей северных широт России. Не всегда дорожные условия позволяют подойти очень близко, например, к месту рыбалки или отдаленной деревне. Одни приобретают готовые экземпляры, а другие делают самодельный снегоход. От бензопилы можно взять двигатель, мощности которого хватит для перемещения всей конструкции на большой скорости.Кроме того, можно усадить несколько человек и поставить пару чемоданов. Как сделать самодельный снегоход своими руками?

Выбор пилы

На самом деле марка двигателя не критична для такого устройства, как снегоход. Импортный бывает сборочный или отечественный - не важно, главное хорошо тянуть. Большой разницы между самодельным снегоходом от бензопилы «Штиль» или российским «Уралом» практически не сделано.

Насколько он должен быть исправным?

Самым важным элементом этого аппарата является двигатель.Все остальные детали, например, цепь или шина, не играют существенной роли в конструкции такого транспортного средства, поэтому главное - отслеживать и контролировать работу мотора. Если он работает, снегоход всегда будет в движении. Если вы решили брать двигатель с импортными бензопилами, в магазине новый прибор по гарантии приобрести нельзя. Вполне подходящий и б / у вариант.

Единственная деталь бензопилы, которая также должна быть в рабочем состоянии вместе с двигателем, - это редуктор.Нам это тоже пригодится в работе.

Делаем самодельный снегоход из бензопилы "Урал": чертежи

Надо позаботиться о схемах. На бумаге нужно начертить схему таких важных узлов и агрегатов как:

  1. Двигатель.
  2. Трансмиссия.
  3. Катание на лыжах.
  4. Гусеница.

Последнюю деталь невозможно построить с нуля, а взять старый снегоход «Буран». То же самое и с лыжами - вполне подойдут инструменты из детского снегаката.

Как сделать самодельный снегоход из бензопилы?

Сначала делаем каркас. Здесь нам понадобится несколько стальных уголков размером 50 х 36 миллиметров и две стальные пластины толщиной по 2 мм каждая. Чтобы листы стали жестче, необходимо обернуть края под углом 90 примерно . В каждой из пластин проделайте сквозные отверстия. Спереди он необходимо под гусеничный вал привода, а сзади - под ось направляющих натяжных шестерен. Последние устройства необходимо монтировать на обоих концах лонжерона.

Снизу к раме приварите еще несколько скоб, соблюдая равные промежутки между их расположением. В открытые с нижней стороны пазы установите оси опорных роликов. Всего роликов должно быть 18. Разместите их по 5 осям (по центру в шахматном порядке). Ролики могут быть изготовлены из нейлона и «обуты» в резиновые шины. Можно пойти по более простому пути и взять уже готовую деталь из машины для сортировки картофеля.

Ось катков можно позаимствовать у копателя картофеля. Их концы нужно немного отпустить.Это сделано для того, чтобы можно было проткнуть оси и нарезать резьбу на 10 мм. Делая самодельный снегоход из бензопилы, не стоит забывать о выносных втулках. Их следует размещать прямо на осях агрегата. Гильзы лучше всего брать от дюралюминиевой трубы. Затем закрепите оси с помощью крепежных болтов или контргайки. Самодельный снегоход из бензопилы «Дружба» работает по тому же принципу.

Стойки

На следующем этапе к лонжерону привариваются 3 стойки из стального уголка.Оптимальный вариант - уголки 30 х 30 мм. Их также нужно соединить стальными перекладинами. Таким образом, конструкция сформирует небольшой портал. Между передней частью и серединой с правой стороны сделайте накладку - приварите стальной лист на 2 мм. После этого установите редуктор бензопилы и промежуточный приводной вал цепи.

В пространстве между задним порталом и средней частью можно установить короб. Зачем? Он послужит опорой для сиденья, которое на завершающем этапе необходимо приварить.

Передняя часть рамы должна быть соединена с поперечиной передней оси. В качестве балки можно использовать обычную водопроводную трубу диаметром не менее 30 мм.

К концам этой трубы приварите втулки управляющих лыж. Посередине балки прикрепите стойку, которая будет служить подрамником мотора. Все эти детали также необходимо сделать из трубы, а в местах стыков на столбах и балке необходимо дополнительно сварить косынку из стального листа толщиной 2 мм. Так конструкция станет прочной и, соответственно, надежной.

Caterpillar

Те, кто делал самодельные мини-снегоходы из бензопил, берут гусеницы от старого «Бурана». Однако для правильного функционирования его нужно укоротить (на 500 мм) и зашить транспортной лентой. Шестерни изготовлены из листа нейлона толщиной 15 мм.

Приводной вал

Он будет трубчатого типа диаметром 28 мм с круглым фланцем с отверстиями для шестерен. На концах приводного вала запрессуйте и приварите наконечники цапф по всей длине.Последние необходимо проткнуть под подшипники.

Следует отметить, что левый конец должен быть немного короче правого. На удлинении сделать шпоночную канавку для посадки гребного винта второй ступени цепной передачи. Эта деталь также называется звездочкой звездочки и фиксируется гайкой 14 мм. Предварительно на этой детали сделайте соответствующую резьбу.

Размеры наконечников натяжного вала должны быть одинаковыми и крепиться аналогично приводным устройствам.

О двигателе

Самодельный снегоход лучше всего делать из бензопилы «Урал» или «Дружба».Хотя импортный «Штиль» тоже подойдет (хотя стоит как 5 наш отечественный аппарат). Итак, как сделать самодельный снегоход? Силовой агрегат необходимо закрепить на подмоторной стойке, которую затем следует заполнить бензобаком. Вся эта конструкция приварена к поперечной балке. Что касается редуктора, то он будет развернут на 180 около в обратном направлении и закреплен вместе с «редуктором скорости» на платформе двухступенчатой ​​цепной передачи. Последний - это вся коробка передач.

Звездочки

Ведомая звезда первой ступени должна иметь наибольшее количество зубцов. На двигателях бензопилы «Урал» это значение составляет ровно 38 штук. Ведущая звездочка второй ступени имеет 10 зубьев. Шаг у этих устройств одинаковый - 15,875 мм. Кстати, такая же ступенька установлена ​​на мотоцикле «Минск».

Рулевое управление

Состоит из опорных и рулевых лыж и будет соединяться жесткими тягами с катушкой рулевого вала. Само рулевое колесо можно взять с любого советского мотоцикла.Главное, чтобы он был трехрычажным. На правой рукоятке установите сцепку - небольшой рычаг, выполняющий те же функции, что и педаль газа на автомобиле.
Неважно, сделаете ли вы самодельный снегоход из бензопилы «Штиль» или «Урал», манет должен быть, так как он является неотъемлемой частью конструкции данного агрегата.

Тормозная система

Устанавливать ее не нужно, так как в большинстве случаев самодельный снегоход из бензопилы не развивает высоких скоростей и останавливает свой

.
