Самодельные гусеничные вездеходы луноходов нет


Гусеничный вездеход «Проект N1»


Гусеничный вездеход"Проект N1" от Михаила Димитрова из Томской области. На сайте "Лунохода.Нет" он зарегистрирован под ником "михаил_83".

Короткое видео о вездеходе.

[media=http://www.youtube.com/watch?v=iTe-2oh8GGc]

Вездеход уже построен и дал возможность разнообразить жизнь своему хозяину. Участвовал во многих походах на труднодоступные озера и болота нашей страны. Об этом много написано на сайте "Лунохода.Нет" и очень много снято видео материала про красоты Томской области. А с чего все началось?

С азарта охотника и рыболова. Нужна была непотопляемая и вездепроходимая техника. Пришлось все создавать своими руками.

Габариты вездехода получились:
Высота-1850 мм.
Длина-3900 мм.
Ширина-2070 мм.
Донором стал ВАЗ-2101, с него взяты-двигатель, КПП (коробка перемены передач), мосты задние.
Подвеска независимая.
Управление фрикционное.

Сварена рама и лодка.

Гусеничный вездеход «Проект N1»
Два задних моста сваренных вместе, передают вращающий момент раздельно на каждое ведущее колесо.

Опорные катки с независимой подвеской подрессоренные пружиной. (первый вариант)

Двигатель от ВАЗ-2101.

Две понижающие коробки перемены передач установлены последовательно.

Двигатель установлен впереди лодки, радиатор внутри лодки, привод звездочки задний.

Фрикционы сделаны из вазовских муфт сцепления, переделанных в двухдисковые.


Коробка фрикционов. Внутри установлены муфты сцепления, которые прерывают передачу крутящего момента к одному из задних мостов , в следствии чего происходит поворот вездехода, синхронизация работы ведущих звездочек происходит с помощью цепной передачи. Шаг цепи Z-19.

Выжимные подшипники сидят на первичном валу от Оды, так как они длиннее ВАЗовских.

На карданных валах самодельных установлены суппорта для торможения.

Торможение гидравлическое ,дисковое.

Система управления фрикционами и тормозами гидравлическое.


Соединение двух КПП (коробка перемены передач). Сделана промежуточная опора для подшипника.

Подвеска доделана и лодка загрунтована.

Схема изготовления поддерживающих роликов.
Деталь Д1 приварена с обеих сторон снаружи и изнутри к детали Д2 по диаметру 40.
Деталь Д6 приварена к Д4 снаружи по диаметру 48-это посадочное место под сальник.
Детали Д4и Д5 соединены тремя болтами М8 с деталью Д1.
В детали Д5 отверстие Д47 сделано под заглушку ступицы ВАЗ.










Установка топливных баков.

Первый выезд из гаража.



Первый выезд из гаража. видео

[media=http://www.youtube.com/watch?v=cqhh0LRSm40]

Обкатка в лесу.

[media=http://www.youtube.com/watch?v=lhnceQSC-BM]

Очень много видео про обкатку. Ссылку дам в конце статьи, там не только обкатка, но и походы и красоты природы.
Обшивка кузова.


Установка задней двери.

Обшивка передней части вездехода.

Обучаем плавать вездеход. видео

[media=http://www.youtube.com/watch?v=PlfI3CKs7vg]

После обкатки решил пружинные подвески поменять на балансирные, чтобы избавиться от слабых пружин, взятых от ВАЗ, которые собирают грязь и траву на себя.Установлена ось балансира.




На ось одел ступицу от УАЗа.

Доделаны балансиры.

Крепление оси опорного катка к рессоре от КАМАЗА толщиной 18 мм. Рессора будет балансиром.

Схема крепления опорных катков и оси балансира к корпусу лодки.

Работа балансиров.

Ходовая переделена.

Из-за жесткости хода, перешел обратно на пневматические колеса на опорных катках, что потребовало переделки клыков. видео.

[media=http://www.youtube.com/watch?v=a406Ra_rWgw]

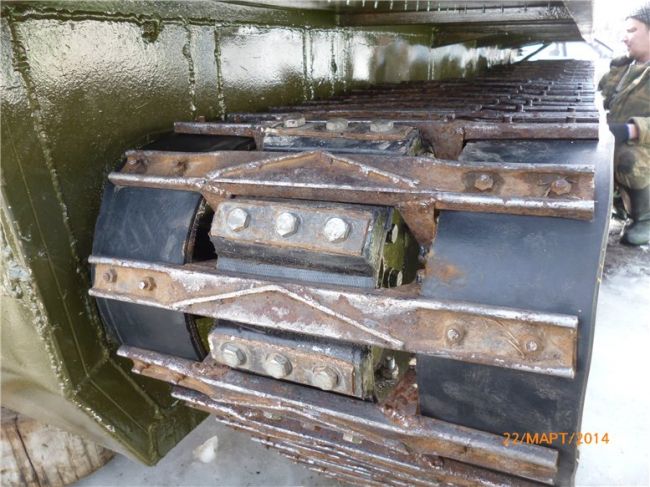

Переделка направляющих клыков на гусенице.


Момент изготовления направляющих клыков.


Обкатка по зимнему лесу. видео

[media=http://www.youtube.com/watch?v=lUWp045ZMuo]

Кабина водительская.

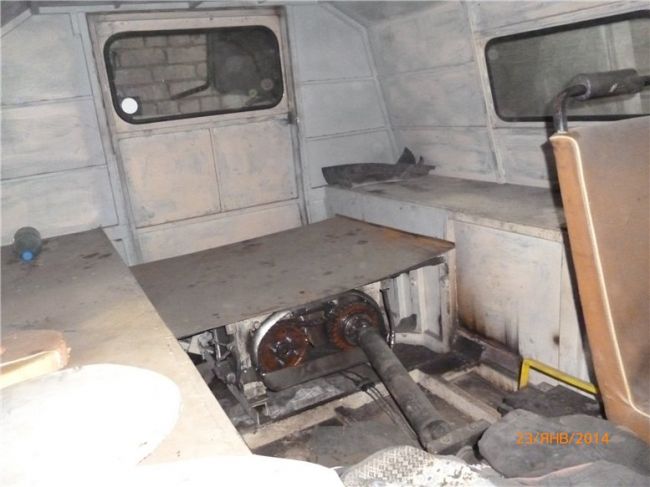

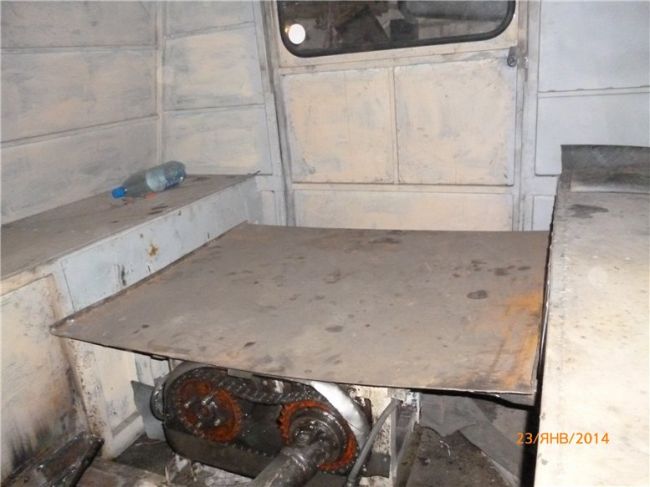

Места для пассажиров и груза.

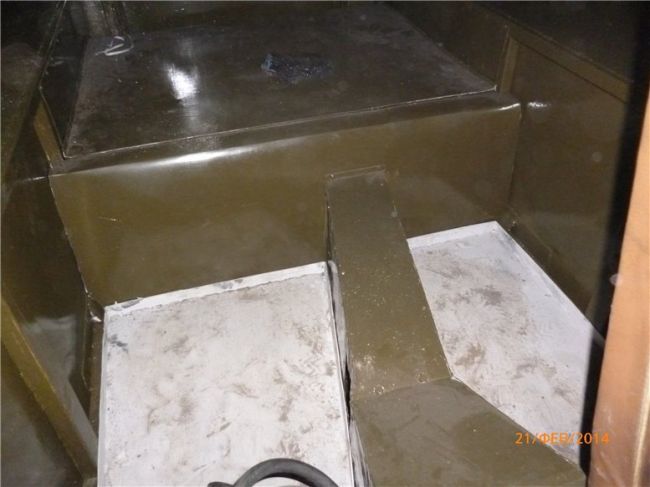

Большой объем грузового отсека.

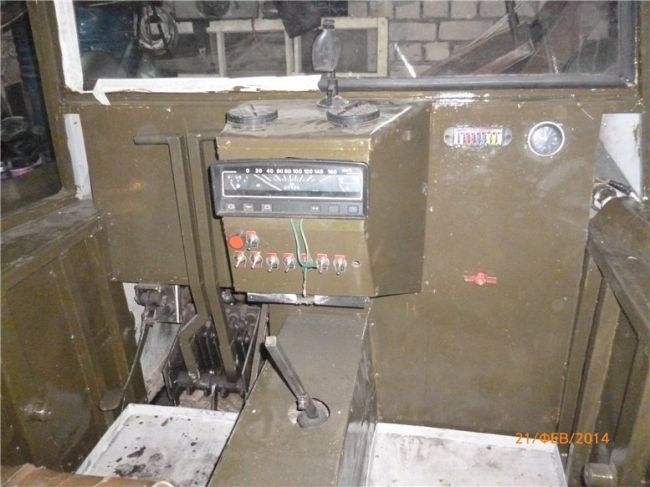

Кабина покрашена ,установлено лобовое стекло, выведены все приборы на доску.

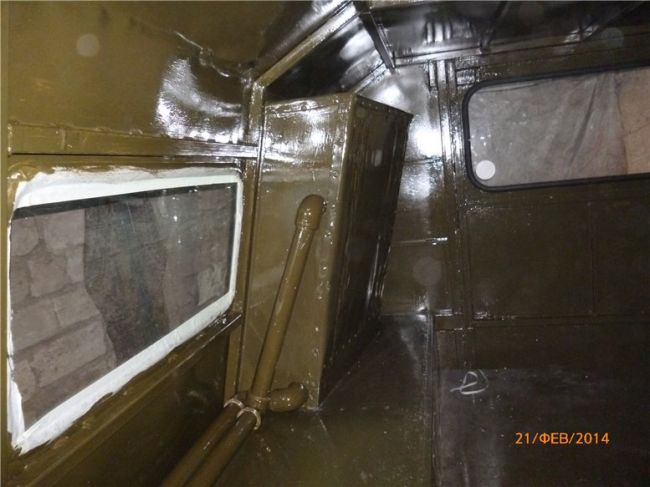

Грузо-пассажирский отсек покрашен.

Врезал боковое обзорное стекло.

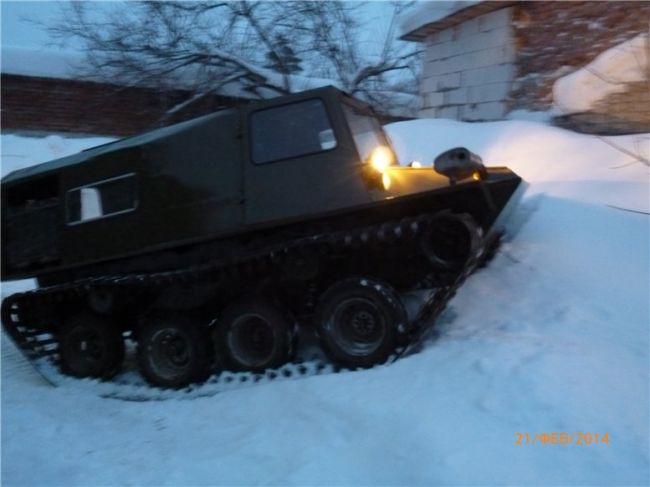

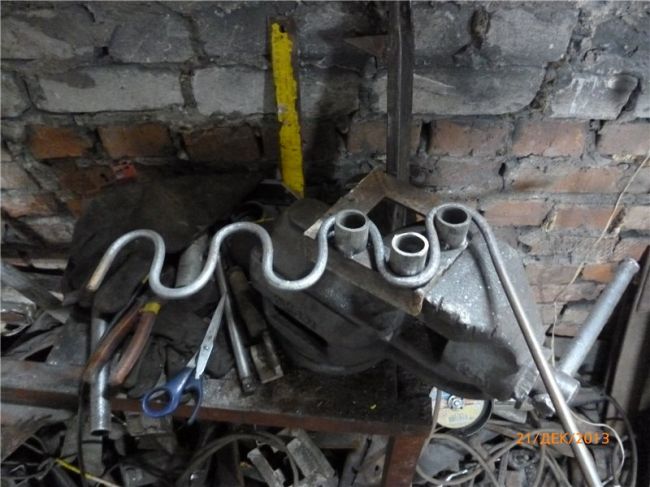

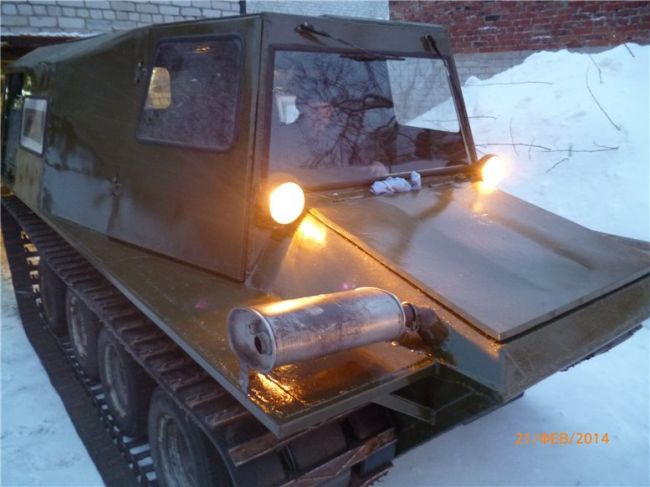

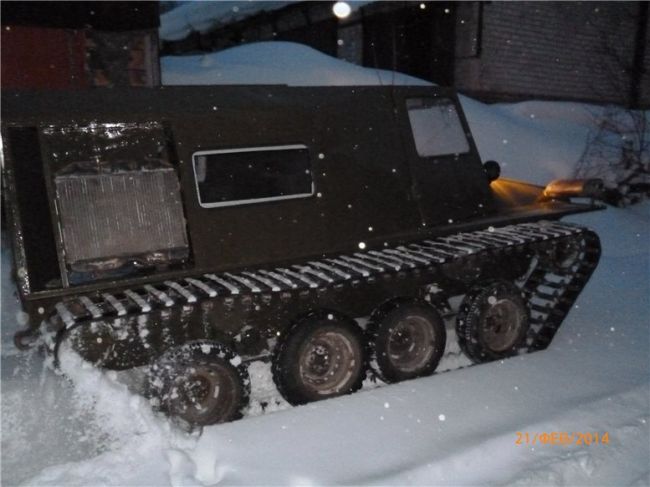

Установил фары и вывел глушитель на крыло.

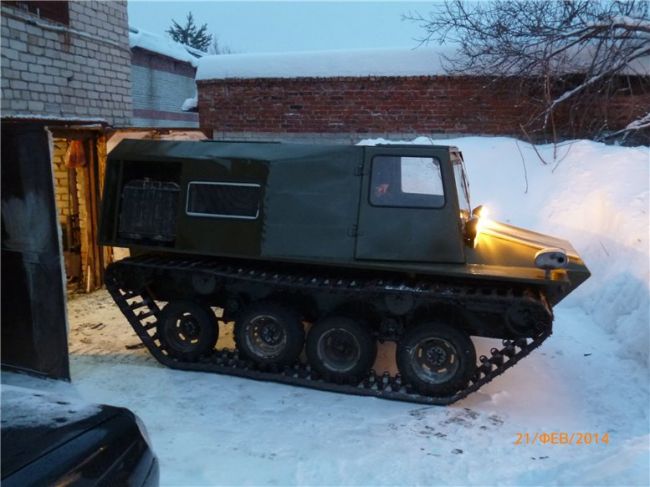

Приходит вездеход потихоньку к окончательному виду.



Очень много видео про испытания на снегу и сделанные выводы на сайте "Лунохода.Нет"

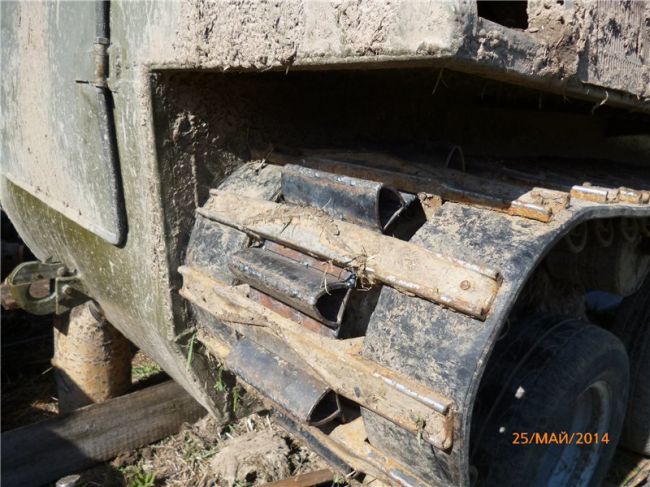

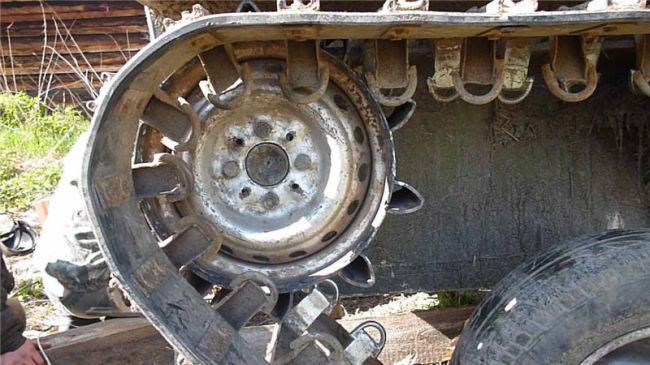

Увеличен шаг звезды и доработан с учетом растяжения транспортерных лент из которых изготовлены гусеницы.

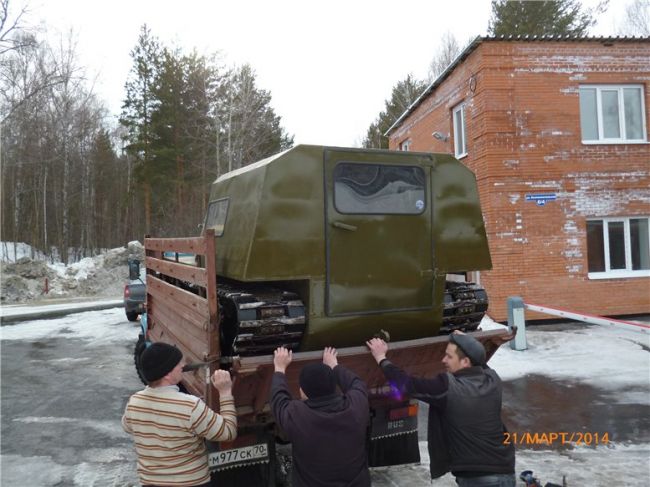

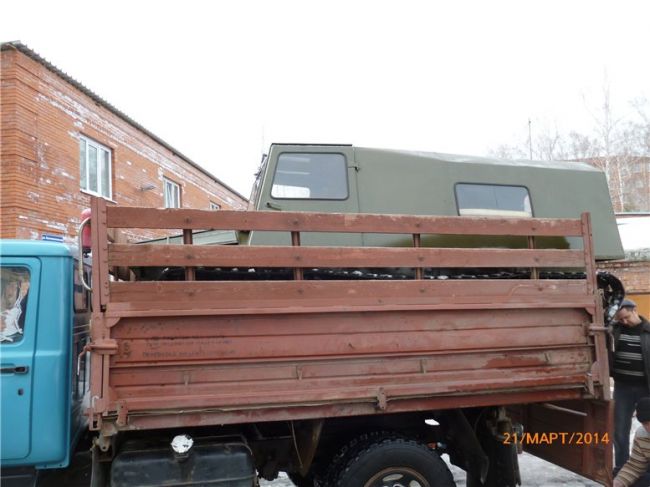

Перевозка автосамоделки в кузове ГАЗ-53 к месту будущих испытаний.


Место дислокации базы испытаний.

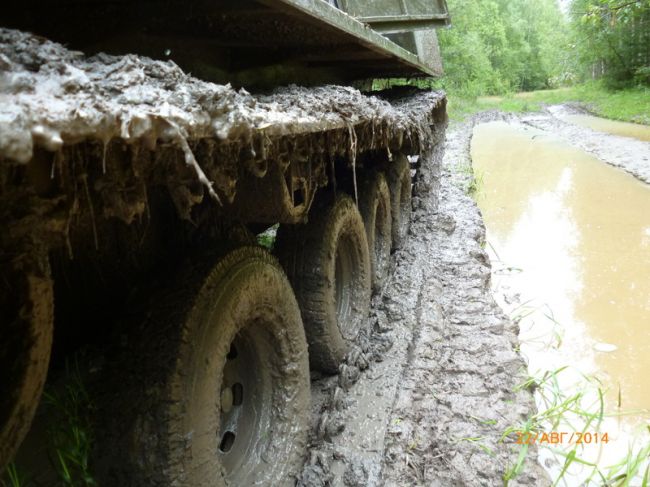

Очень увлекательный рассказ про испытания и поездки по лесу, болоту я опускаю, заинтересованные могут посмотреть и почитать в первоисточнике.

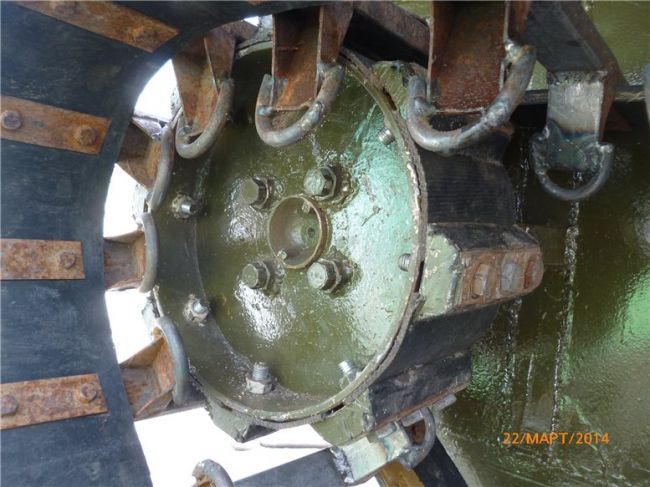

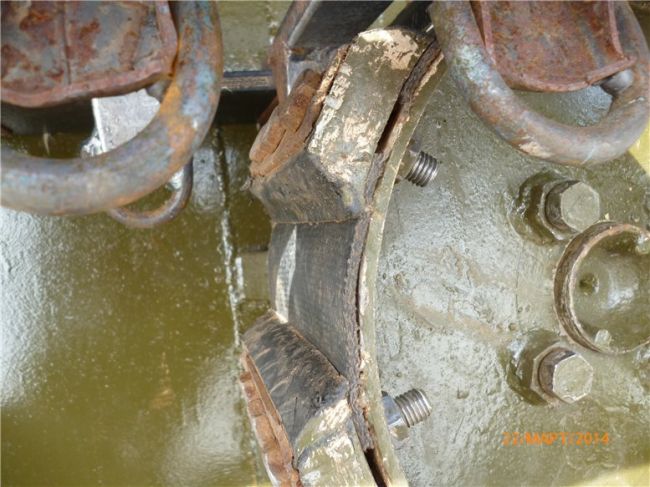

Установлены на звезде металлические зубья.

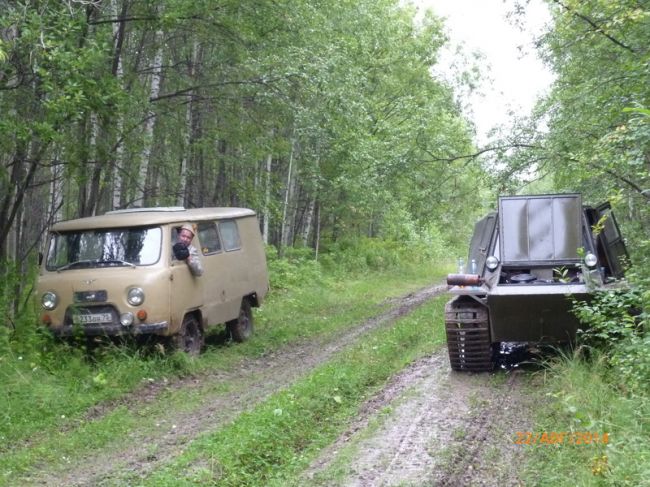

Момент испытания в сопровождении УАЗика. Колеса в цепях.

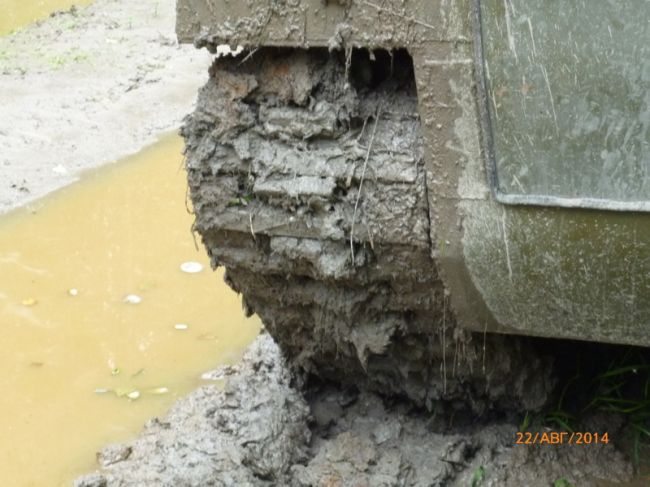

Очень качественная российская глина.


В настоящее время вездеход трудится на радость своему хозяину Михаилу Димитрову, который выкладывает все новые фото и видео репортажи со своих увлекательных походов.
Все видео о "Проекте N1".
