Самодельные фрикционы для бортового поворота


Вездеход бортоповоротный на фрикционах «Вагончик»


Материалы и механизмы использованные при строительстве этого вездехода:
1) Двигатель внутреннего сгорания Лифан 190 мощностью 15 л.с.
2) Ремни А1120
3) редукторы Салют 5 в количестве пары штук

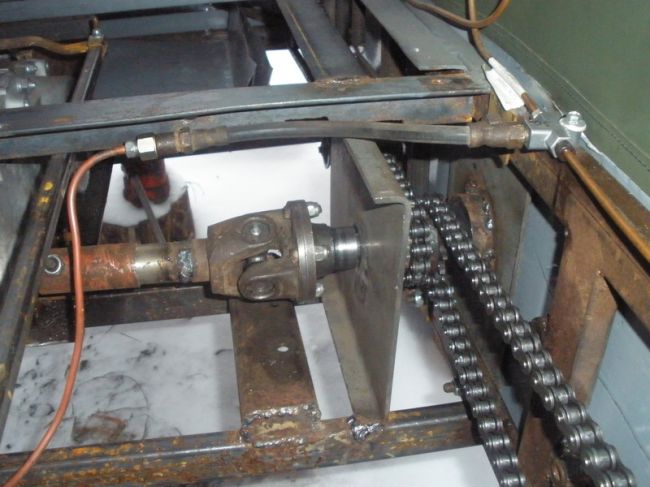

4) От ШРУСов ваз 2108 были взяты карданные валы
5) от того же ваз взяты и тормозные механизмы со ступицами

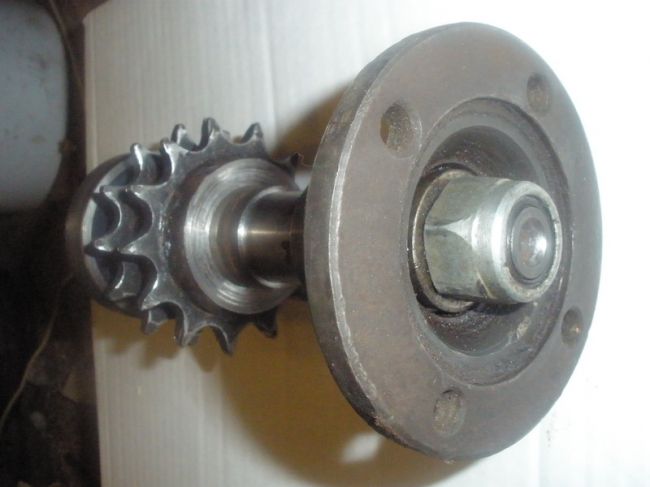

6) спаренные звездочки с 13 зубьями использованы как ведущие
7) На вездеход понадобилось около десяти метров цепей с шагом 15.8

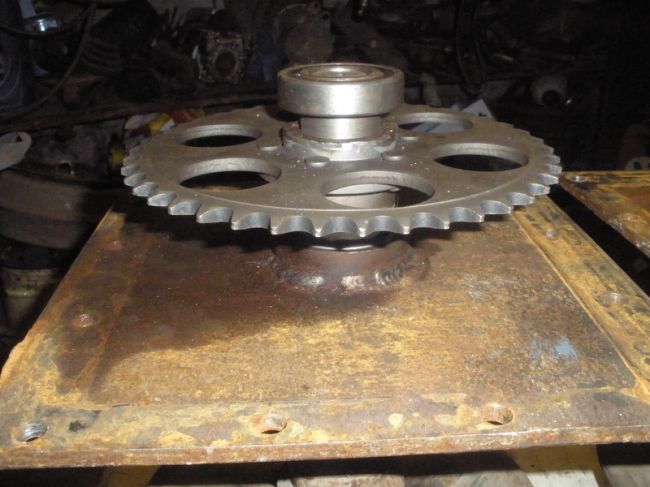

8) ведомые звезды имеют 42 зуба
9) 8 натяжителей ремня ГРМ
10) Колеса ободрыши ИЯВ 79 и к ним диски с конусами, общим весом порядка 70 кг
11) с УАЗ было снято сиденье
12) От сцепления Газели взяты главные тормозные цилиндры для вездехода
13) Был использован профиль 40 на 20 для постройки рамы
14) проволока 6 мм

Размеры фрикционного вездехода Вагончик с бортовым поворотом:
длинна 320 см
ширина 260 см
высота 200 см
клиренс 45 см

Подробнее рассмотрим конструкцию вездехода и ход его строительства.
Автор решил вывести управление переключением передач вперед, с помощью тяг. тяги сделаны из проволоки толщиной 6 мм, с помощью них же идет управление натяжными роликами ременных фрикционов сцеплений. Конечные передачи вездехода скопированы с вездехода автора с ником "кэп".


Использовались катушки мощностью 18 Ампер, для шкива, который больше предназначен под тракторный генератор, однако катушки справляются. Так же тут показаны двигатель с ременными фрикционами:
Тут видно сами рычаги, с помощью которых идет управление фрикционами:

фотография редукторов:
Вездеход бортоповоротный на фрикционах «Вагончик»
На начальном этапе планировалось установить все 4 натяжителя, однако по ходу строительства автор понял, что этого будет не достаточно. Поэтому в итоге на вездеход установлено сразу 8 натяжителей, однако при резком торможении бортом происходит некорректная работа цепей со звездами, какие-то пощелкивания. При движении без поворотов, вездеход ведет себя достаточно тихо. Тормоза требуются больше для резких маневров, с плавным поворотом в них нет особенной необходимости.

Первые взвешивания вездехода показали массу под 800 килограмм, что гораздо больше, чем рассчитывал автор. хотя колесная база вездехода конечно и весит под 300 кг, но остальные 500 кг веса надо сокращать.

К тому же планируется еще установка генератора для снижения нагрузки на шкив.

Вездеход имеет три места для взрослых и одно детское, но ход довольно мягкий у вездехода, поэтому можно и большее количество людей усадить не на мягкие сиденья.

Что касается процесса поворота, то он реализован следующим образом: идет торможение одним из бортов вездехода, так как тормоза стоят на ведущем валу, то колеса удерживаются от вращения по сути только лишь цепью. Поэтому идет нагрузка на цепь и ролики цепи и зубья звездочек наезжают друг на друга, отсюда и шум. Натяжители цепи не справляются с подобной проблемой, поэтому ее решение должно быть иным. Возможно планируется установка дополнительных тормозов прямо на вал колеса. Хотя автор уже подобрал некоторую действенную модель поворота и без установки дополнительных механизмов. Для этого он включает первую передачу на одном борту а на другом заднюю и разворот идет легко. Подобная схема зачастую используется на гусеничных машинах.

Так же ведется герметизация вездехода, так как автор планирует использовать его и как амфибию. Для этого днище было закрыто металлическим листом толщиной полтора миллиметра.

На этих видео можно более детально рассмотреть как саму машину, так и ее ходовые характеристики:



Автор решил разобраться с массой вездехода:
Колеса в сборе весят 320 килограмм, рама и конечные передачи имеют массу 120 килограмм, двигатель 30 кг, редуктора весят 20 кг, приводы от ваз 2108 в сборке весят под 40 килограмм, сиденье 20 кг, цепи 10, аккумулятор 30 кг, каркас плюс тент под 20 килограмм, порог весит тоже 20 кило. То есть откуда появилось 800 килограмм не совсем ясно, скорее всего это было ошибка весов.

Далее рассмотрим конструкцию колес вездехода. Автор использовал полуось от ваз и сердцевину его колесного диска, крепление происходит на четыре болта по 12 мм.

Фотографии крепления колес:


При преодолении препятствия в виде насыпи, вездеход получил серьезные повреждения. Замок цепи на приводе заднего колеса расстегнулся, из-за чего переднее колесо потянуло слишком сильно и болт крепления сорвало. Из-за нагрузок так же была поломана полуось левого заднего колеса. Проворот шпонки составил 8 мм, а вала 25 мм.

Поэтому автор приступил к полномасштабному ремонту техники.
Причиной же поломки, кроме лихости автора могли быть и слишком большие лапти, для подобного диаметра полуоси.

По сути в момент подъема колеса спереди зависли в воздухе, вся нагрузка же пошла на заднее колесо, причем в основном на левое. А 400-800кг нагрузки на ось диаметром 25 мм, это слишком.


Для начала ремонтных работ автор разобрал борт вездехода. затем были расточены ступица и звездочки до размеров 30 мм. был заменен 305 подшипник на 206. Так же автор рассчитывает перенести тормоза прямо на сами колеса.

Как оказалось в процессе разбора вездехода, шпонка не была причиной повреждений, вышел из строя именно вал.


Затем автор приступил к установке стандартных барабанных тормозов для каждой оси. К тому же подобных подход не требует сильных модификаций конструкции вездехода. Хотя возможны изменения привода. так же будет установлена дополнительная опора со стороны звездочек. То есть будет блок ведущих звезд на двух опорах и кардан от редуктора. сомнения возникают только по массе подобной конструкции.

Так же к редукторам будут прикреплены муфты со шлицами, они будут взяты с УАЗа. Хотя если будут найдены тормоза от зила, то использование оных гораздо эффективнее.


Детали были обточены токарем, благо на валу располагаются центровые отверстия , что достаточно удобно при подобных работах. На вал 27 был приварен фланец для тормозного диска, кулак срезан, а втулка спрессована с посадками под звезды и подшипник.

По расчетам автора нагрузка от колеса выше, чем нагрузка от звезды, просто из-за соотношения размеров диаметров. Но деформации подверглась именно ось. причем ось была свернута колесом, а не звездой. Произошло это уже при торможении. Таким образом, получается, что если перенести тормоз непосредственно на колесо, то те высокие нагрузки, которые привели к поломке трансмиссии - снимутся сами собой. Поэтому весь тормозной узел, который установлен сейчас на вездеходе - можно снять, тем самым снизив массу машины.

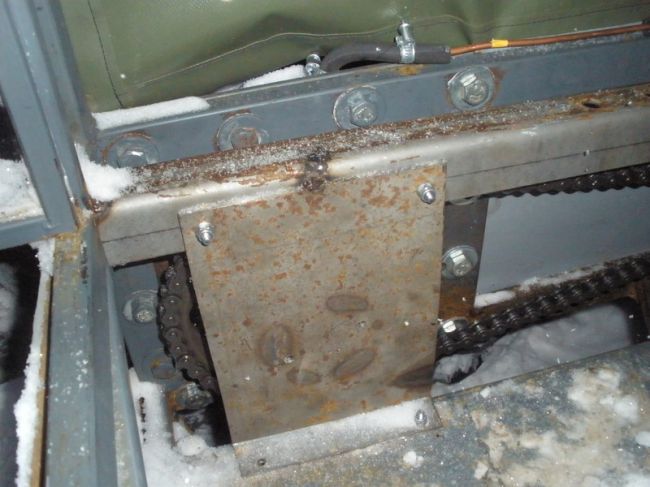

Цепь всегда в натяжении и нагрузок при реверсе нет, в отличие от схемы классических натяжителей.

Была произведена работа по замене конструкции привода: выточен вал из хвостовика автоваза и закреплен на двух опорах:


Полуоси проточены до 30 мм, а так же установлена дополнительная опора на подшипниках:

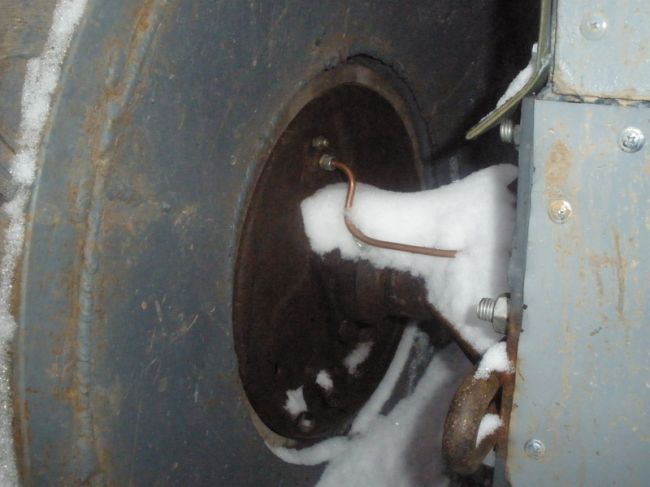

Тут можно увидеть барабанные тормоза:

Тормоза оказались тяжелые, добавилось 15 кг в массе вездехода:

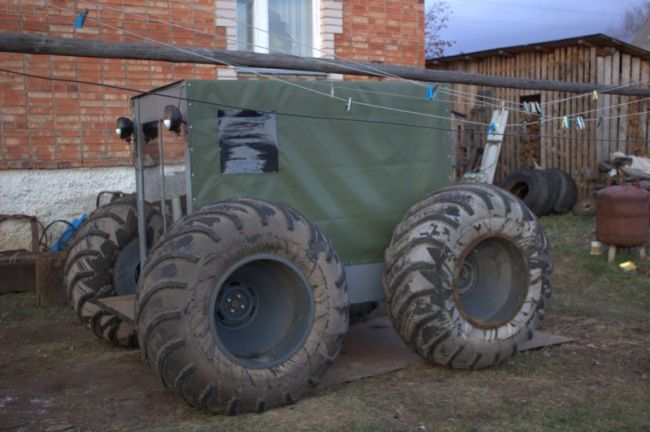

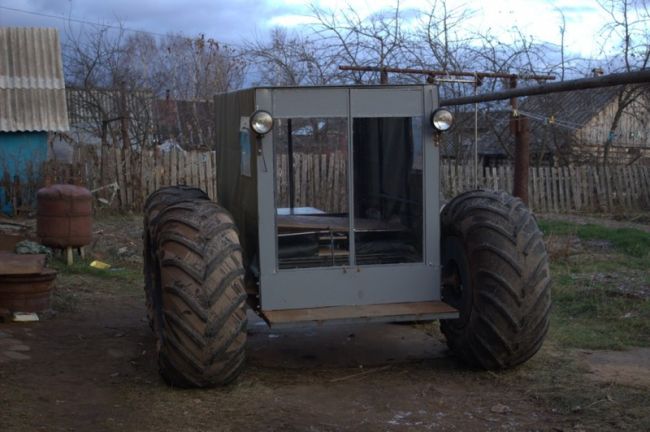

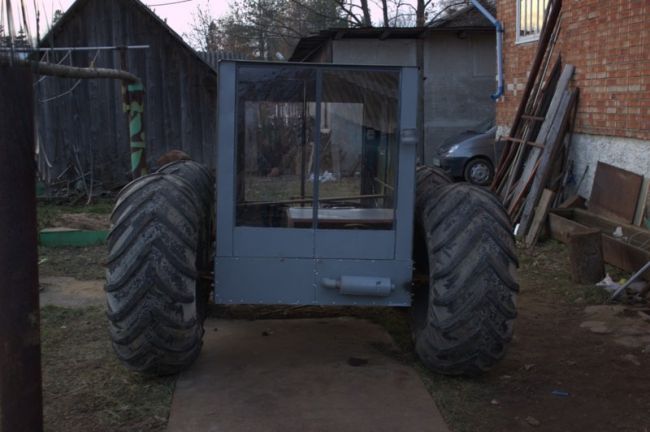

Фотографии вездехода:

Автор вездехода: Михаил "didulya" из вологодской области.
