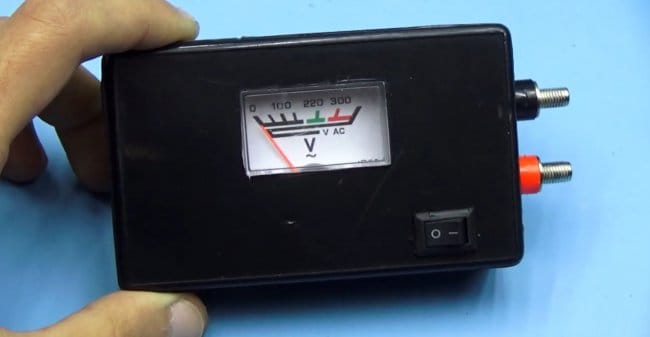

LED TESTER. Прибор для проверки светодиодов своими руками


Приветствую, Самоделкины!
Как известно, светодиодные осветительные приборы достаточно экономичны, относительно недорогие и в теории имеют очень большой срок службы. Но на практике все слегка иначе.


Из-за некачественных источников питания, которые имеются в любом светодиодном светильнике, такие лампы имеют относительно небольшой срок службы. Выходят из строя как источники питания, так и сами светодиоды. В некоторых случаях ремонт нецелесообразен, так как купить готовый светильник обойдется гораздо дешевле. Но иногда неисправность может быть связана с выходом из строя всего одного или нескольких светодиодов. Если светильник построен на базе матрицы, то починить такую уже не получится - только замена.

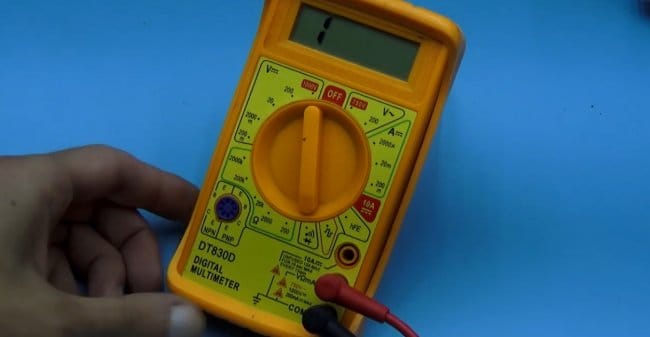

В других же случаях всегда можно найти и заменить неисправный светодиод. Светодиоды можно проверить на исправность с помощью некоторых мультиметров или источника питания предварительно ограничив ток резистором.

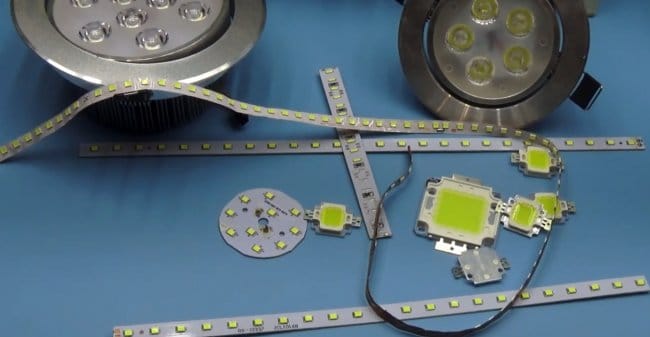

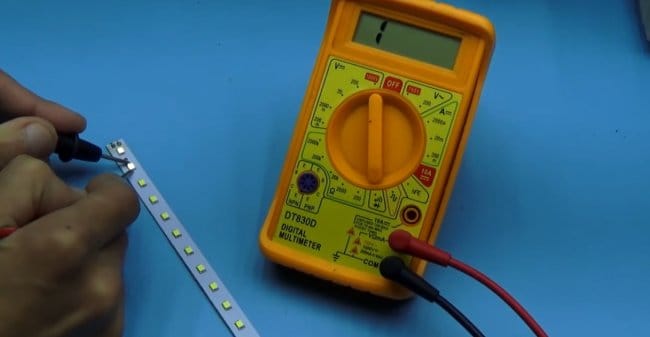

В современных светодиодных светильниках применяются линейки светодиодов, соединенных последовательно-параллельно и проверка каждого светодиода по отдельности, занимает много времени.

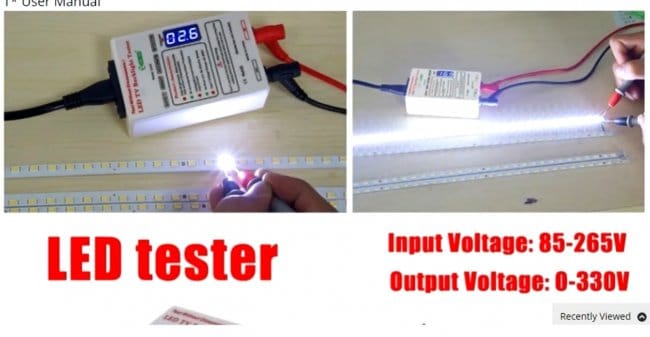

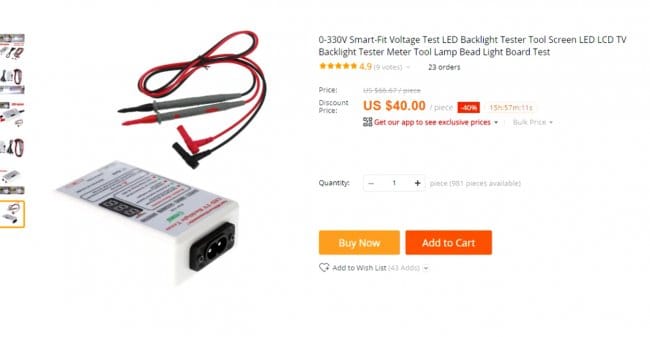

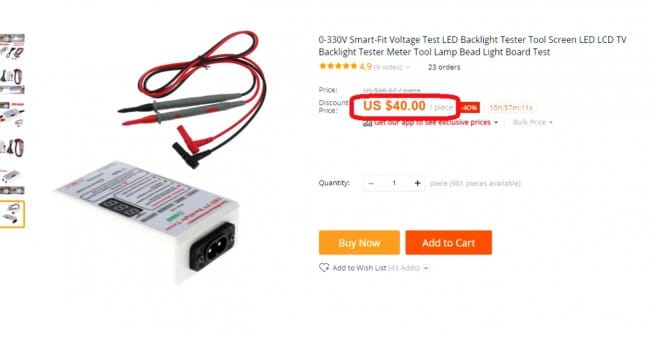

Наши китайские друзья уже давно продают приборы специально для этих целей.

Такие приборы обеспечивают высокое напряжение на выходе и малый ток, что позволит за пару секунд найти неисправный светодиод в линейке. Но такие приборы отнюдь не из дешевых, поэтому автор (AKA KASYAN) решил создать свой вариант аналогичного устройства. Притом этот вариант будет еще и портативным.

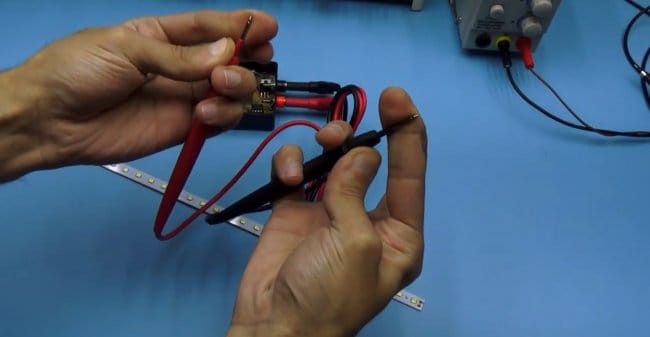

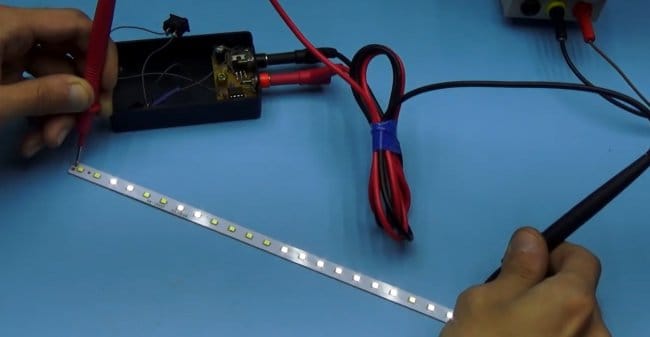

Такая штука будет полезной для ремонтников, так как с ее помощью можно ремонтировать LED подсветку мониторов, а также светодиодные ленты и линейки с любым количеством последовательно соединенных светодиодов.

Представленный прибор обеспечивает на выходе постоянное напряжение около 320В и ничтожный ток. Прибор никак не связан с сетью и полностью безопасен, даже если дотронуться до высоковольтных контактов во время работы.

Такой прибор позволит проверить цепь из более 100 последовательно соединенных светодиодов, то есть его хватит для любого светильника.

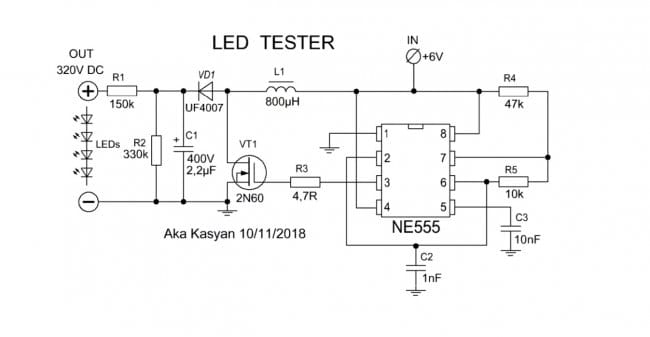

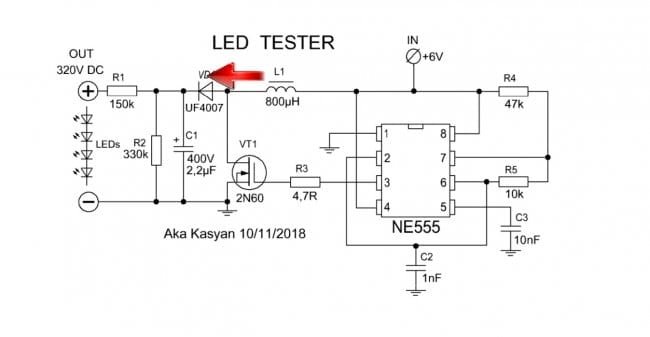

Как это устроено. Давайте рассмотрим схему устройства.

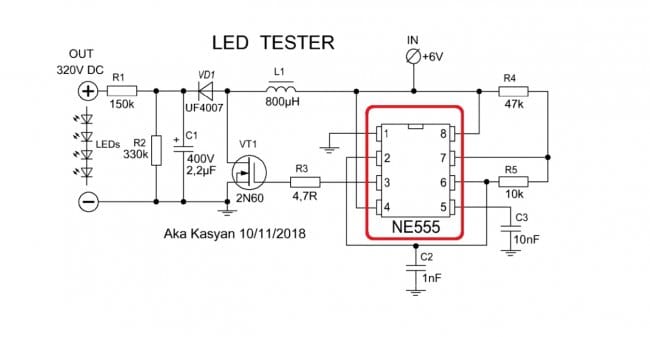

На базе таймера NE555 собран генератор прямоугольных импульсов. Частота работы генератора около 20 кГц.

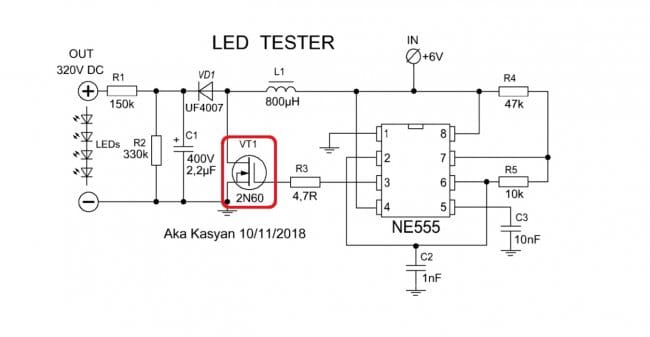

Сигнал с выхода таймера поступает на затвор высоковольтного полевого транзистора. Последний, открываясь, замыкает дроссель на источник питания. На этом этапе происходит накачка энергии в дроссель.

Далее транзистор закрывается, дроссель отдает ранее накопленную энергию в виде всплеска напряжения, которое в десятки раз больше напряжения питания.

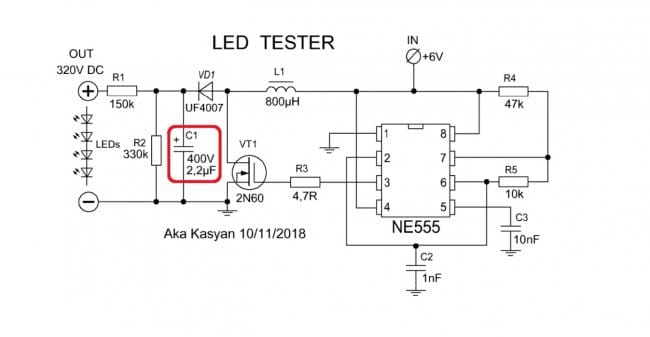

Это напряжение выпрямляется в постоянку и накапливается в высоковольтном электролитическом конденсаторе.

Наш dc-dc преобразователь представляет из себя обычный бустер без обратной связи. То есть, выходное напряжение не стабилизировано и зависит от источника питания и мощности нагрузки. Устройство собрано на незамысловатой печатной плате и ее можно скачать вместе с общим архивом. Также ссылки есть в описании под видео (ссылка ИСТОЧНИК).

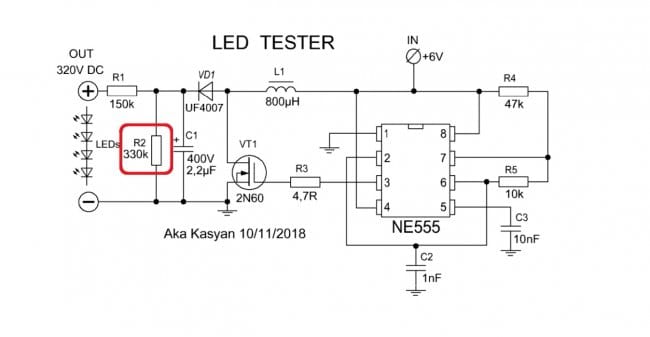

На холостом ходу напряжение на конденсаторе будет расти, что приведет к пробою последнего. Поэтому в схему был добавлен нагрузочный резистор. Этот же резистор разряжает конденсатор после отключения питания.

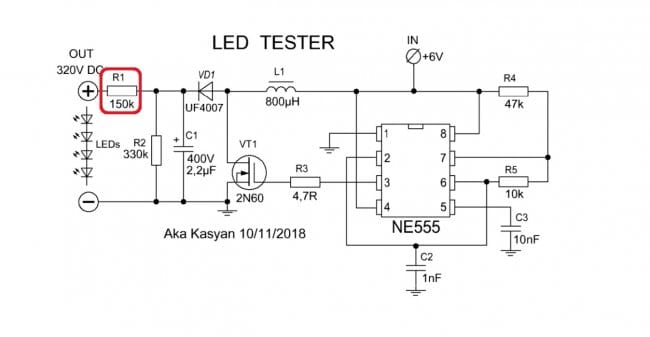

На схеме имеется еще 1 резистор, он является токоограничивающим.


Если подключить испытуемый светодиод без этого резистора, то напряжение с конденсатора моментально поступит на диод спалив его кристалл. Резистор подобран так, чтобы ограничивать ток на уровне 5 мА, это значение безопасно для любых светодиодов.

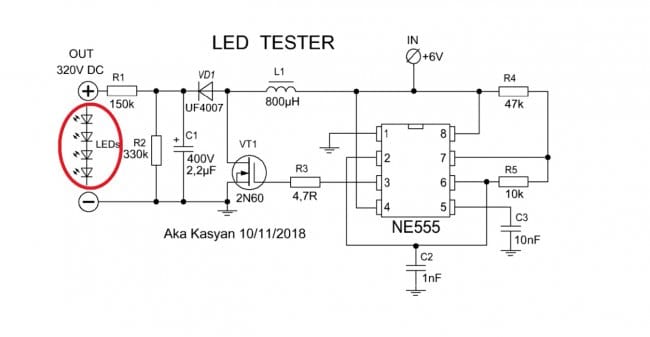

При подключении светодиода или линейки светодиодов, выходное напряжение с преобразователя уменьшается до того значения, которое нужно светодиодам и равняется сумме падения напряжения на всех светодиодах. Грубо говоря, нагрузкой и одновременно стабилизирующим звеном являются сами светодиоды.

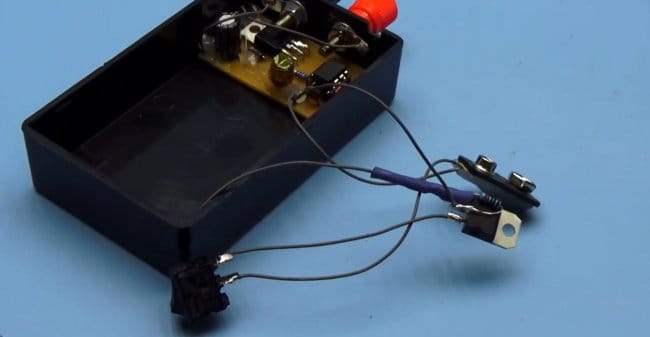

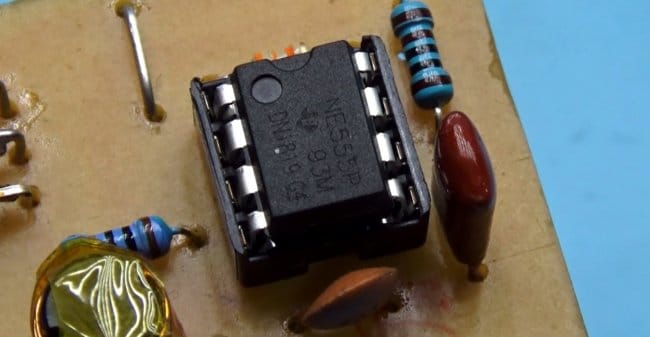

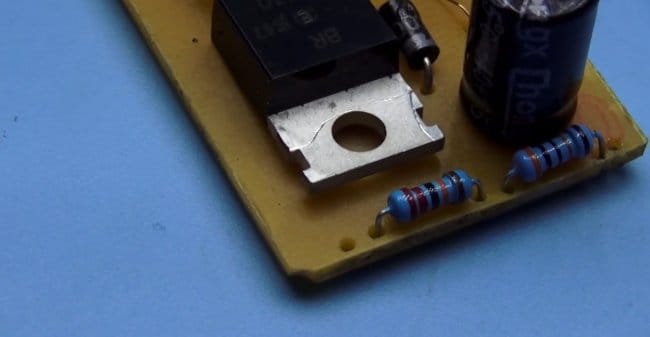

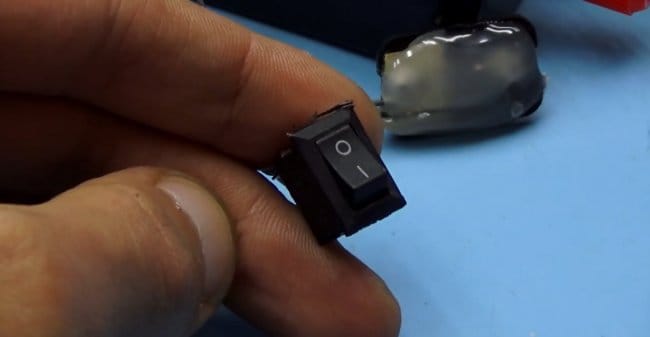

Компоненты схемы. Ну с таймером 555 и его обвязкой проблем быть не должно, тут все стандартно. Полевой транзистор нужен высоковольтный n-канальный. Автор использовал IRF830. но советует транзисторы наподобие 2N60 и 4N60, у них запаса по напряжению больше, а ток для нашей схемы не столь важен.


Дроссель намотан на ферритовой гантельке, провод 0,15, индуктивность дросселя от 800 до 1000 мкГн. Можно мотать на кольцах из порошкового железа или на ферритовом стержне.

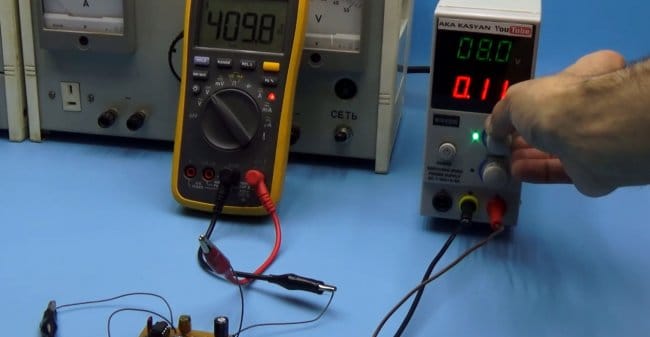

Как уже говорилось, выходное напряжение преобразователя зависит от входного. При питающем напряжении 6В выходное составляет около 320В, а вот при напряжении на входе 8В, выходное составляет более 400В.

Напряжение также зависит от индуктивности дросселя. Чем больше индуктивность, тем больше напряжение. В схему автор также добавил линейный стабилизатор на 6В. Таким образом, выходное напряжение у нас будет держаться более-менее стабильным, независимо от разряда батареи.


Стабилизатор в данном случае построен на базе lm317, но можно и на микросхеме 7806. Ток холостого хода преобразователя составляет 80 мА, но на выходе у нас имеется нагрузочный резистор. Без него преобразователь будет потреблять меньше.

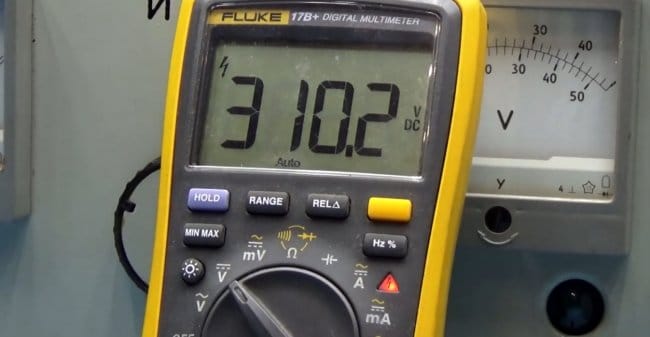

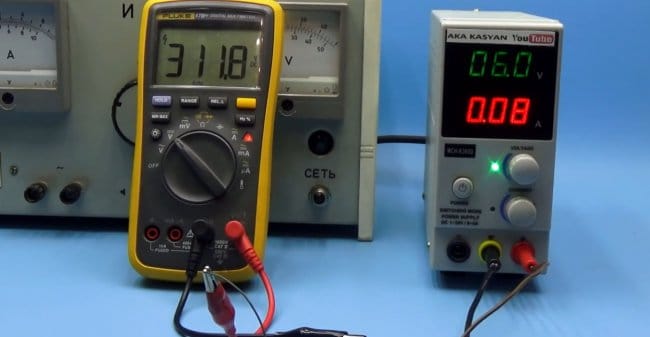

С учетом всего этого, от обычной батареи на 9В преобразователь может непрерывно работать 2-3 часа, от алкалиновых гораздо больше. Так что даже при активном использовании прибора, батарейки хватит на очень долгое время. Готовое устройство помещается в любой подходящий корпус. Для удобства автор поставил пару клемм.

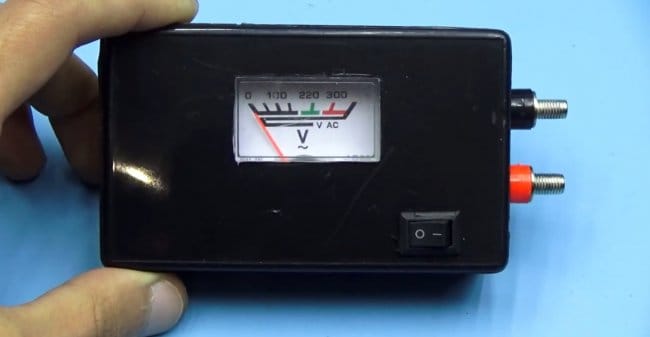

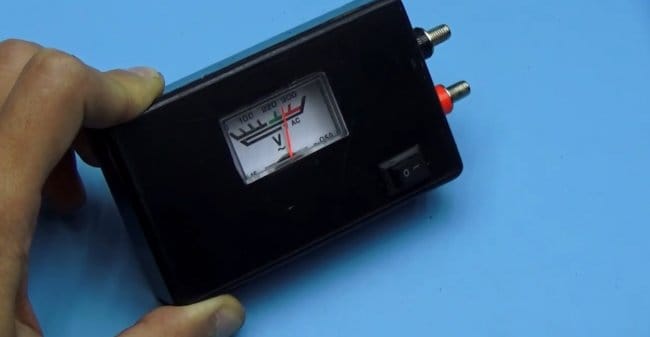

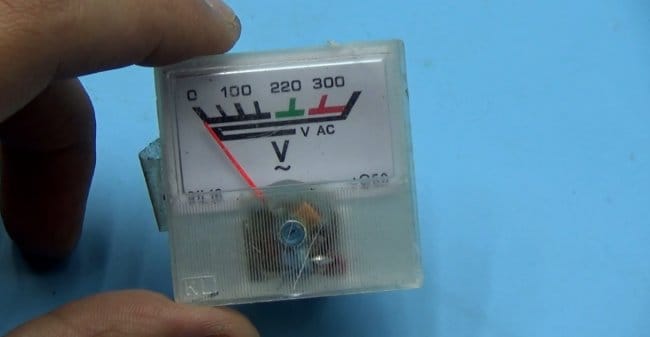

К выходу преобразователя подключен аналоговый вольтметр, который был выдран из стабилизатора напряжения.

В вольтметрах такого типа имеется 1 выпрямительный диод, и по хорошему его нужно заменить перемычкой. Но здесь особо точные показания ни к чему, да и сам вольтметр не суперточный. С его помощью визуально можно понять какое падение напряжения на линейке светодиодов. Был также добавлен выключатель, ну вроде бы и все.

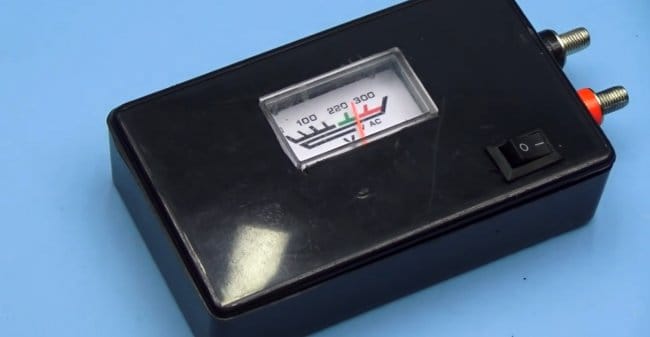

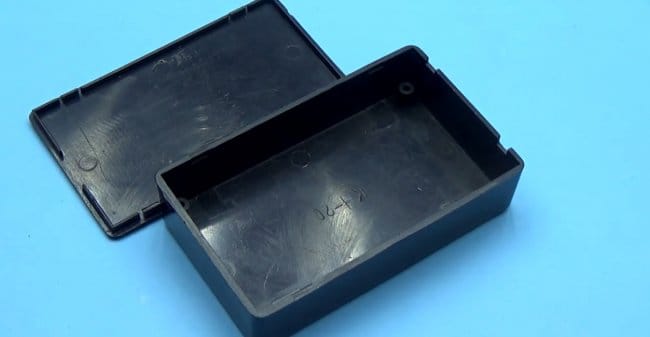

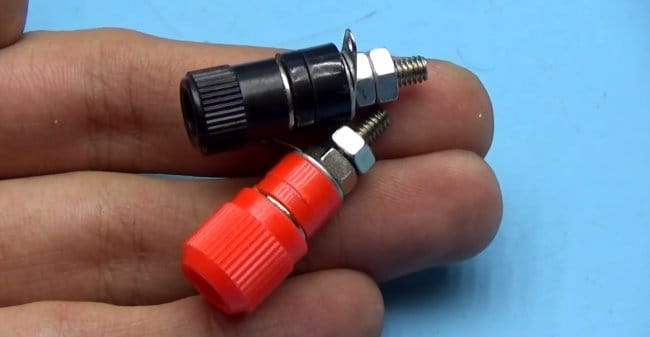

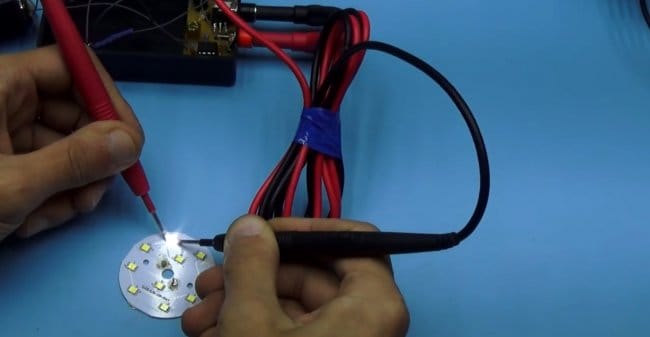

В итоге мы получаем готовый прибор, который однозначно выручит в деле ремонта светодиодных светильников. Благодарю за внимание. До новых встреч!

Видео:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

3 лучшие схемы светодиодных ламп, которые вы можете сделать дома

В этом сообщении подробно объясняется, как построить 3 простых светодиодных лампы, используя несколько светодиодов последовательно и запитав их через цепь емкостного источника питания

ОБНОВЛЕНИЕ :

После выполнения Проведя много исследований в области дешевых светодиодных ламп, я, наконец, смог придумать универсальную дешевую, но надежную схему, которая обеспечивает отказоустойчивую безопасность светодиодной серии без использования дорогостоящей топологии SMPS. Вот окончательный вариант дизайна для всех вас:

Универсальный дизайн, разработанный Swagatam

Вам просто нужно отрегулировать потенциометр, чтобы установить выход в соответствии с общим прямым падением струны серии светодиодов.

Это означает, что если полное напряжение серии светодиодов составляет, скажем, 3,3 В x 50 шт. = 165 В, то отрегулируйте потенциометр, чтобы получить этот выходной уровень, а затем подключите его к цепочке светодиодов.

Это мгновенно включит светодиоды на полную яркость и с полной защитой от перенапряжения и перегрузки по току или импульсных токов.

R2 можно рассчитать по формуле: 0,6 / Максимальный предел тока светодиода

Зачем нужны светодиоды

  • Светодиоды внедряются в огромных количествах сегодня для всего, что может включать свет и освещение.
  • Белые светодиоды стали особенно популярными благодаря их миниатюрным размерам, впечатляющим возможностям освещения и высокой эффективности с точки зрения энергопотребления. В одном из своих предыдущих постов я обсуждал, как сделать супер простую схему светодиодной лампы, здесь концепция очень похожа, но продукт немного отличается своими характеристиками.
  • Здесь мы обсуждаем создание простой светодиодной лампы. СХЕМА. Под словом «лампочка» мы подразумеваем форму блока, и его фитинги будут похожи на форму обычной лампы накаливания, но на самом деле весь корпус «лампочка» будет включать дискретные светодиоды, расположенные рядами над цилиндрическим корпусом.
  • Цилиндрический корпус обеспечивает правильное и равномерное распределение создаваемого освещения по всем 360 градусам, так что все помещение одинаково освещено. На изображении ниже показано, как установить светодиоды на предлагаемом корпусе.

Схема светодиодной лампы, описанная здесь, очень проста в сборке, а схема очень надежна и долговечна.

Интеллектуальная функция защиты от перенапряжения, включенная в схему, обеспечивает идеальное экранирование устройства от всех скачков напряжения во включенном состоянии.

Как работает схема

  1. На схеме показана одна длинная серия светодиодов, соединенных друг за другом, чтобы сформировать длинную цепочку светодиодов.
  2. Чтобы быть точным, мы видим, что в основном было использовано 40 светодиодов, которые включены последовательно. На самом деле, для входа 220 В вы, вероятно, могли бы включить около 90 светодиодов последовательно, а для входа 120 В будет достаточно около 45.
  3. Эти цифры получены путем деления выпрямленного напряжения 310 В постоянного тока (от 220 В переменного тока) на прямое напряжение светодиода.
  4. Следовательно, 310 / 3,3 = 93 числа, а для входов 120 В рассчитывается как 150 / 3,3 = 45 чисел. Помните, что по мере того, как мы сокращаем количество светодиодов ниже этих цифр, риск выброса при включении увеличивается пропорционально, и наоборот.
  5. Схема источника питания, используемая для питания этого массива, получена из высоковольтного конденсатора, значение реактивного сопротивления которого оптимизировано для понижения входного высокого тока до более низкого тока, подходящего для схемы.
  6. Два резистора и конденсатор на плюсовом источнике питания расположены для подавления начального скачка мощности при включении и других колебаний во время колебаний напряжения.Фактически, реальная коррекция помпажа выполняется C2, введенным после моста (между R2 и R3).
  7. Все мгновенные скачки напряжения эффективно поглощаются этим конденсатором, обеспечивая чистое и безопасное напряжение для встроенных светодиодов на следующем этапе цепи.

ВНИМАНИЕ: ЦЕПЬ, ПОКАЗАННАЯ НИЖЕ, НЕ ИЗОЛИРОВАНА ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ ЧРЕЗВЫЧАЙНО ОПАСНО ПРИКАСАТЬСЯ В ПОЛОЖЕНИИ ПИТАНИЯ.

Принципиальная схема # 1

Список деталей
  • R1 = 1M 1/4 Вт
  • R2, R3 = 100 Ом 1 Вт,
  • C1 = 474/400 В или 0.5 мкФ / 400 В PPC
  • C2, C3 = 4,7 мкФ / 250 В
  • D1 --- D4 = 1N4007
  • Все светодиоды = белый 5-миллиметровый вход типа соломенной шляпы = сеть 220/120 В ...

Вышеупомянутый дизайн отсутствует подлинная функция защиты от перенапряжения и, следовательно, может серьезно пострадать в долгосрочной перспективе .... для защиты и гарантии конструкции от всех видов перенапряжения и переходных процессов

Светодиоды в вышеупомянутой схеме светодиодной лампы также могут быть защищены, и их срок службы увеличился за счет добавления стабилитрона к линиям питания, как показано на следующем рисунке.

Показанное значение стабилитрона составляет 310 В / 2 Вт и подходит, если светодиодная лампа включает от 93 до 96 В. Для другого меньшего количества светодиодных цепочек просто уменьшите значение стабилитрона в соответствии с расчетом общего прямого напряжения цепочки светодиодов.

Например, если используется цепочка из 50 светодиодов, умножьте 50 на прямое падение каждого светодиода, которое составляет 3,3 В, что дает 50 x 3,3 = 165 В, поэтому стабилитрон 170 В будет хорошо защищать светодиод от любого вида скачков напряжения или колебания .... и т. д.

Видеоклип, показывающий схему светодиодной схемы с использованием 108 светодиодов (две последовательные цепочки из 54 светодиодов, соединенные параллельно)

Светодиодная лампа высокой мощности с использованием светодиодов мощностью 1 Вт и конденсатора

Простая светодиодная лампа высокой мощности может быть построена с использованием 3 или 4 светодиодов мощностью 1 Вт последовательно, хотя светодиоды будут работать только с 30% -ной мощностью, тем не менее, освещение будет удивительно высоким по сравнению с обычными светодиодами 20 мА / 5 мм, как показано ниже.

Более того, вам не потребуется радиатор для светодиодов, так как они работают только на 30% своей фактической мощности.

Аналогичным образом, объединив 90 шт. Светодиодов мощностью 1 Вт в приведенной выше конструкции, вы можете получить яркую и высокоэффективную лампу мощностью 25 Вт.

Вы можете подумать, что получение 25 Вт от 90 светодиодов «неэффективно», но на самом деле это не так.

Потому что эти 90nos светодиодов мощностью 1 Вт будут работать при меньшем токе на 70% и, следовательно, при нулевом уровне нагрузки, что позволит им прослужить почти вечно.

Далее, они могли бы комфортно работать без радиатора, так что вся конструкция могла быть сконфигурирована в очень компактный блок.

Отсутствие радиатора также означает минимум усилий и времени, затрачиваемых на строительство. Таким образом, все эти преимущества в конечном итоге делают этот 25-ваттный светодиод более эффективным и экономичным по сравнению с традиционным подходом.

Принципиальная схема № 2

Регулирование напряжения с контролем перенапряжения

Если вам требуется улучшенная или подтвержденная система контроля перенапряжения и регулирования напряжения для светодиодной лампы, то с указанной выше 3-ваттной светодиодной конструкцией можно применить следующий шунтирующий регулятор:

Видеоклип:

В приведенных выше видеороликах я намеренно мигал светодиодами, подергивая провод питания, просто чтобы убедиться, что цепь на 100% защищена от перенапряжения.

Схема полупроводниковой светодиодной лампы с регулятором яркости с использованием микросхемы IRS2530D

Здесь объясняется простая, но эффективная схема бестрансформаторного твердотельного контроллера светодиода с использованием единственной полной мостовой схемы драйвера IRS2530D.


Настоятельно рекомендуется: простой высоконадежный неизолированный светодиодный драйвер - не пропустите, полностью протестирован


Введение

Обычно схемы управления светодиодами основаны на принципах понижающего повышения или обратного хода, когда схема сконфигурирован для создания постоянного постоянного тока для освещения серии светодиодов.

Вышеупомянутые системы управления светодиодами имеют свои недостатки и положительные стороны, в которых диапазон рабочего напряжения и количество светодиодов на выходе определяют эффективность схемы.

Другие факторы, например, включены ли светодиоды в параллельном или последовательном соединении, а также должны ли они быть затемнены или нет, также влияют на приведенные выше типологии.

Эти соображения делают эти схемы управления светодиодами довольно рискованными и сложными. Схема, описанная здесь, использует другой подход и полагается на резонансный режим применения.

Хотя схема не обеспечивает прямой развязки от входного переменного тока, она позволяет управлять многими светодиодами с током до 750 мА. Процесс мягкого переключения, включенный в схему, обеспечивает большую эффективность устройства.

Как работает контроллер светодиодов

В основном бестрансформаторная схема управления светодиодами построена на основе ИС управления диммером люминесцентных ламп IRS2530D. На принципиальной схеме показано, как была подключена ИС, и как ее выход был изменен для управления светодиодами вместо обычной люминесцентной лампы.

Обычная ступень предварительного нагрева, необходимая для лампового освещения, использовала резонансный резервуар, который теперь эффективно заменен LC-схемой, подходящей для управления светодиодами. Поскольку ток на выходе является переменным током, необходимость в мостовом выпрямителе на выходе стала обязательной. ; это гарантирует, что ток непрерывно проходит через светодиоды во время каждого цикла переключения частоты.

Измерение переменного тока осуществляется резистором RCS, размещенным поперек общего провода и нижней части выпрямителя.Это обеспечивает мгновенное измерение переменного тока амплитуды выпрямленного тока светодиода. Вывод DIM ИС получает указанное выше измерение переменного тока через резистор RFB и конденсатор CFB.

Это позволяет контуру управления диммером ИС отслеживать амплитуду тока светодиода и регулировать ее, мгновенно изменяя частоту схемы переключения полумоста, так что напряжение на светодиодах поддерживает правильное среднеквадратичное значение.

Контур диммера также помогает поддерживать постоянный ток светодиода независимо от напряжения в сети, тока нагрузки и изменений температуры.Независимо от того, подключен ли один светодиод или группа последовательно, параметры светодиода всегда правильно поддерживаются IC.

В качестве альтернативы конфигурация может также использоваться в качестве сильноточной бестрансформаторной цепи питания.

Схема № 3

.

10 автоматических цепей аварийного освещения

В статье описаны 10 простых автоматических цепей аварийного освещения с использованием ярких светодиодов. Эта схема может использоваться во время сбоев питания и на открытом воздухе, где любой другой источник питания может быть недоступен.

Что такое аварийная лампа

Аварийная лампа - это схема, которая автоматически включает лампу, работающую от батареи, как только пропадает входная сеть переменного тока или при сбое и отключении сетевого питания.

Предотвращает попадание пользователя в неудобную ситуацию из-за внезапной темноты и помогает пользователю получить доступ к мгновенному переключению аварийного освещения.

В описанных схемах вместо лампы накаливания используются светодиоды, что делает устройство очень энергоэффективным и более ярким благодаря своей светоотдаче.

Кроме того, в схеме используется очень новаторская концепция, специально разработанная мной, которая дополнительно увеличивает экономичность устройства.

Давайте познакомимся с концепцией и схемой более подробно:

ПРЕДУПРЕЖДЕНИЕ - МНОГИЕ ЦЕПИ, ПРЕДСТАВЛЕННЫЕ НИЖЕ, НЕ ИЗОЛИРОВАНЫ ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, И ПОЭТОМУ ОЧЕНЬ ОПАСНЫ В ПИТАНИИ, НЕКРЫТОМ ПОЛОЖЕНИИ.

Теория автоматического аварийного освещения

Как следует из названия, это система, которая автоматически включает лампу при сбое в обычном источнике переменного тока и выключает ее при восстановлении сетевого питания.

Аварийный свет может иметь решающее значение в областях, где часто случаются перебои в подаче электроэнергии, поскольку он может предотвратить возникновение неудобной ситуации при внезапном отключении сетевого питания. Это позволяет пользователю продолжить выполнение текущей задачи или получить доступ к лучшей альтернативе, такой как включение генератора или инвертора, до восстановления электроснабжения.,

1) Использование одного транзистора PNP

Концепция: мы знаем, что светодиоды требуют определенного фиксированного прямого падения напряжения, чтобы загореться, и именно на этом уровне, когда светодиод находится в лучшем состоянии, т.е. прямое падение напряжения позволяет устройству работать наиболее эффективно.

По мере увеличения этого напряжения светодиод начинает потреблять больший ток, а рассеивает дополнительный ток, нагреваясь сам, а также через резистор, который также нагревается в процессе ограничения дополнительного тока.

Если бы мы могли поддерживать напряжение вокруг светодиода, близкое к его номинальному прямому напряжению, мы могли бы использовать его более эффективно.

Это именно то, что я пытался исправить в схеме. Поскольку здесь используется батарея на 6 В, это означает, что этот источник немного выше прямого напряжения используемых здесь светодиодов, которое составляет 3,5 В.

Повышение напряжения на 2,5 В может вызвать значительное рассеяние и потерю мощности из-за тепловыделения.

Поэтому я подключил несколько диодов последовательно к источнику питания и убедился, что сначала, когда аккумулятор полностью заряжен; три диода эффективно переключаются, чтобы уменьшить избыток 2.5 вольт на белых светодиодах (потому что каждый диод теряет 0,6 вольт на себе).

Теперь, когда напряжение батареи падает, серия диодов сокращается до двух, а затем до одного, гарантируя, что только желаемое значение напряжения достигает банка светодиодов.

Таким образом, предлагаемая схема простой аварийной лампы становится высокоэффективной с точки зрения потребления тока и обеспечивает резервное копирование на гораздо более длительный период времени, чем при обычных подключениях.

Однако вы можете удалить эти диоды, если вы не хотите их включать.

Принципиальная схема

Как работает эта белая светодиодная цепь аварийного освещения

Обращаясь к принципиальной схеме, мы видим, что схема на самом деле очень проста для понимания, давайте оценим ее по следующим пунктам:

Трансформатор, мост и конденсатор образуют стандартный источник питания для схемы. Схема в основном состоит из одного транзистора PNP, который здесь используется как переключатель.

Мы знаем, что устройства PNP относятся к положительным потенциалам и действуют для них как земля.Таким образом, подключение положительного источника питания к базе устройства PNP будет означать заземление его базы.

Здесь, пока питание от сети включено, положительный сигнал от источника питания достигает базы транзистора, удерживая его выключенным.

Следовательно, напряжение от батареи не может достигать группы светодиодов, поэтому она остается выключенной. Тем временем аккумулятор заряжается от напряжения источника питания, и он заряжается через систему непрерывной зарядки.

Однако, как только питание от сети пропадает, положительный полюс на базе транзистора исчезает, и он смещается вперед через резистор 10 кОм.

Транзистор включается, мгновенно загорая светодиоды. Первоначально все диоды включены в цепь напряжения и постепенно отключаются один за другим по мере уменьшения яркости светодиода.

ЕСТЬ СОМНЕНИЯ? НЕ стесняйтесь комментировать и взаимодействовать.

Список деталей

  • R1 = 10K,
  • R2 = 470 Ом
  • C1 = 100 мкФ / 25 В,
  • мостиковые диоды и D1, D2 = 1N4007,
  • D3 --- D5 = 1N5408,
  • T1 = BD140
  • Tr1 = 0-6 В, 500 мА,
  • Светодиоды = белые, высокоэффективные, 5 мм,
  • S1 = переключатель с тремя переключающими контактами.Использование бестрансформаторного источника питания

Представленная выше конструкция может быть также выполнена с использованием бестрансформаторного источника питания, как показано ниже:

Здесь мы обсудим, как можно построить аварийную лампу без трансформатора, используя несколько светодиодов и несколько обычных компонентов.

Основные особенности предлагаемой автоматической бестрансформаторной схемы аварийного освещения, хотя и очень идентичны предыдущим конструкциям, отсутствие трансформатора делает конструкцию довольно удобной.
Потому что теперь схема становится очень компактной, недорогой и простой в сборке.

Тем не менее, цепь, которая полностью и напрямую связана с сетью переменного тока, чрезвычайно опасна для прикосновения в открытом положении, поэтому очевидно, что конструктор применяет все необходимые меры безопасности при ее изготовлении.

Описание схемы

Возвращаясь к идее схемы, транзистор T1, являющийся транзистором PNP, имеет тенденцию оставаться в выключенном состоянии, пока сеть переменного тока присутствует на его базовом эмиттере.

Фактически здесь трансформатор заменяется конфигурацией, состоящей из C1, R1, Z1, D1 и C2.
Вышеупомянутые части представляют собой красивый небольшой компактный бестрансформаторный источник питания, способный держать транзистор выключенным при наличии сети, а также подзаряжать соответствующую батарею.

Транзистор возвращается в состояние смещения с помощью R2 в момент отключения питания переменного тока.

Теперь аккумуляторная батарея проходит через T1 и загораются подключенные светодиоды.

На схеме показана батарея на 9 вольт, однако также может быть встроена батарея на 6 вольт, но тогда D3 и D4 необходимо будет полностью снять с их позиций и заменить проводной связью, чтобы энергия батареи могла течь напрямую через транзистор и светодиоды.

Схема цепи автоматического аварийного освещения

Видеоклип:

Список деталей
  • R1 = 1M,
  • R2 = 10K,
  • R3 = 50 Ом 1/2 Вт,
  • C1 = 1 мкФ / 400 В PPC,
  • C2 = 470 мкФ / 25 В,
  • D1, D2 = 1N4007,
  • D3, D4 = 1N5402,
  • Z1 = 12 В / 1 Вт,
  • T1 = BD140,
  • Светодиоды , Белый, высокоэффективный, 5 мм

Схема расположения печатной платы для указанной выше схемы (вид сбоку дорожки, фактический размер)

Pats List

  • R1 = 1M
  • R2 = 10 Ом 1 Вт
  • R3 = 1K
  • R4 = 33 Ом 1 Вт
  • D1 --- D5 = 1N4007
  • T1 = 8550
  • C1 = 474/400 В PPC
  • C2 = 10 мкФ / 25 В
  • Z1 = 4.7 В
  • Светодиоды = 20 мА / 5 мм
  • MOV = любой стандарт для 220 В

2) Автоматическая аварийная лампа с защитой от перенапряжения

В следующей схеме аварийной лампы с защитой от перенапряжения используется 7 последовательных диодов, соединенных в прямом смещении через линию питания после входной конденсатор. Эти 7 диодов падают около 4,9 В и, таким образом, создают идеально стабилизированный и защищенный от перенапряжения выход для зарядки подключенного аккумулятора.

Аварийная лампа с автоматической активацией дневного и ночного LDR

В ответ на предложение одного из наших заядлых читателей, приведенная выше схема автоматического светодиодного аварийного освещения была модифицирована и улучшена с добавлением второго транзисторного каскада, включающего систему триггера LDR.

Этап делает работу аварийного освещения неэффективной в дневное время, когда доступно достаточное окружающее освещение, тем самым экономя драгоценную энергию батареи, избегая ненужного переключения устройства.

Модификации схемы для работы со 150 светодиодами, запрошенные SATY:

Список деталей для цепи аварийного освещения на 150 светодиодов

R1 = 220 Ом, 1/2 Вт
R2 = 100 Ом, 2 Вт,
RL = Все 22 Ом, 1/4 Вт,
C1 = 100 мкФ / 25 В,
D1,2,3,4,6,7,8 = 1N5408,
D5 = 1N4007
T1 = AD149, TIP127, TIP2955, TIP32 или аналогичный, Трансформатор
= 0-6 В, 500 мА

3) Цепь автоматической аварийной лампы с отключением при низком заряде батареи

Следующая схема показывает, как в приведенную выше схему можно включить цепь отключения по низкому напряжению для предотвращения чрезмерного разряда батареи.

4) Схема источника питания с приложением аварийного освещения

Четвертая схема, показанная ниже, была запрошена одним из считывателей, это схема источника питания, которая непрерывно заряжает аккумулятор при наличии сети переменного тока, а также питает выход от требуемая мощность постоянного тока через D1.

Теперь, в момент выхода из строя сети переменного тока, аккумулятор мгновенно получает резервное копирование и компенсирует отказ выхода своим питанием через D2.

Когда присутствует входная сеть, выпрямленный постоянный ток проходит через R1 и заряжает батарею желаемым выходным током, а D1 передает постоянный ток трансформатора на выход для одновременного включения нагрузки.

D2 остается смещенным в обратном направлении и не может проводить из-за более высокого положительного потенциала, создаваемого на катоде D1.

Однако при сбое в сети переменного тока катодный потенциал D1 становится ниже, и, следовательно, D2 начинает проводить ток и обеспечивает постоянный ток аккумулятора мгновенно для нагрузки без каких-либо прерываний.

Список деталей для цепи резервного питания аварийного освещения

Все диоды = 1N5402 для батареи до 20 Ач, 1N4007, два параллельно для батареи 10-20 Ач и 1N4007 для менее 10 Ач.

R1 = напряжение зарядки - напряжение аккумулятора / ток зарядки

Ток трансформатора / ток зарядки = 1/10 * batt AH

C1 = 100 мкФ / 25

5) Использование транзисторов NPN

Первая схема также может быть построена с использованием NPN-транзисторы, как показано здесь:

6) Аварийная лампа с использованием реле

Это 6-е простое светодиодное реле, переключающее цепь аварийного освещения с использованием резервной батареи, которая заряжается при наличии сети и переключается в режим светодиода / батареи, как только сеть выходит из строя.Идея была предложена одним из участников этого блога.

Цели и требования схемы

Следующее обсуждение объясняет детали применения предлагаемой схемы аварийной лампы с переключением светодиодного реле
Я пытаюсь сделать очень простую схему переключения .. где я использую трансформатор 12-0-12 для зарядки аккумулятора мотоцикла 12 В от сети.

При отключении сети от батареи загорается светодиод мощностью 10 Вт. Но проблема в том, что реле не выключается при отключении сети.

Любые идеи. Хочу, чтобы все было просто .. Реле 12 В постоянного тока / колпачок 2200 мкФ-50 В на трансформаторе.

Мой ответ:

Привет, убедитесь, что катушка реле подключена к выпрямленному постоянному току от трансформатора 12-0-12. Контакты реле должны быть подключены только к батарее и светодиоду.

Отзыв:

Во первых спасибо за ответ.

1. Да, катушка реле подключена к выпрямленному постоянному току.

2. Если я подключу контакты реле только к батарее / светодиоду, то как будет заряжаться батарея при включенной сети?
Если я ничего не упустил ...

Конструкция

Вышеупомянутая схема не требует пояснений и показывает конфигурацию для реализации простой схемы аварийной лампы с переключением светодиодного реле.

Использование реле без трансформатора

Это новая запись , которая показывает, как одиночное реле можно использовать для изготовления аварийной лампы с зарядным устройством.

Реле может быть любым обычным реле на 400 Ом на 12 В.

При наличии сетевого переменного тока реле запитывается от выпрямленного емкостного источника питания, который соединяет контакты реле с его замыкающим контактом. Батарея теперь заряжается через этот контакт через резистор 100 Ом. Стабилитрон 4 В гарантирует, что 3,7-я ячейка никогда не перезарядится.

При сбое в сети переменного тока реле деактивируется, и его контакты замыкаются на нормально замкнутых клеммах. Клеммы N / C теперь соединяют светодиоды с батареей, мгновенно освещая ее через резистор 100 Ом.

Если у вас есть какие-либо конкретные вопросы, задавайте их в поле для комментариев.

7) Простая схема аварийной лампы с использованием светодиодов мощностью 1 Вт

Здесь мы изучаем простую схему аварийной лампы мощностью 1 Вт с использованием литий-ионной батареи. Дизайн был заказан одним из активных читателей этого блога, господином Харуном Хуршидом.

Технические характеристики

Можете ли вы помочь мне разработать схему для зарядки батареи 3,7 В
Nokia, используя обычную схему зарядного устройства для мобильных телефонов Nokia, и использовать эту батарею для освещения светодиодов мощностью 1 Вт, подключенных параллельно, должен быть световой индикатор, а также автоматический включение системы в случае сбоя питания, пожалуйста, рассмотрите мою идею и дизайн

С уважением,

Haroon khurshid

Дизайн

Требуемая схема светодиодной аварийной лампы мощностью 1 Вт с использованием литий-ионной батареи может быть легко построенным с помощью приведенной ниже схемы:

Добавление контроля тока для светодиода

Rx = 0.7 / 0,3 = 2,3 Ом 1/4 Вт

Напряжение источника питания зарядного устройства сотового телефона снижается примерно до 3,9 В за счет добавления диодов в положительный тракт источника питания. Это должно быть подтверждено цифровым мультиметром перед подключением ячейки.

Напряжение должно быть ограничено примерно до 4 В, чтобы элемент никогда не превышал предел избыточного заряда.

Хотя указанное выше напряжение не позволит аккумулятору полностью и оптимально зарядить его, оно гарантирует, что элемент не будет поврежден из-за чрезмерного заряда.

Транзистор PNP удерживается с обратным смещением, пока сетевой переменный ток остается активным, в то время как литий-ионный аккумулятор постепенно заряжается.

В случае пропадания сетевого переменного тока транзистор включается с помощью резистора 1 кОм и мгновенно загорается светодиод мощностью 1 Вт, подключенный между его коллектором и землей.

Вышеуказанная конструкция также может быть реализована с использованием бестрансформаторной схемы питания. Давайте изучим полную конструкцию:

Перед тем, как перейти к деталям схемы, следует отметить, что предлагаемая ниже конструкция не изолирована от сети и поэтому чрезвычайно опасна для прикосновения, и она не была проверена на практике.Создавайте его, только если лично уверены в дизайне.

Двигаясь дальше, данная схема светодиодного аварийного освещения мощностью 1 Вт с использованием литий-ионных элементов выглядит довольно простой конструкцией. Давайте изучим функционирование с помощью следующих пунктов.

Это в основном регулируемая бестрансформаторная схема питания, которая также может использоваться как схема драйвера светодиода мощностью 1 Вт.

Настоящая конструкция, возможно, станет очень надежной благодаря тому, что здесь эффективно устраняются опасности, обычно связанные с бестрансформаторными источниками питания.

Конденсатор емкостью 2 мкФ вместе с 4 диодами на 4007 дюймов образуют стандартный емкостный источник питания, работающий от сети.

Добавление эмиттерного повторителя для регулирования напряжения

Предыдущий каскад, который состоит из каскада эмиттерного повторителя и связанных с ним пассивных частей, формирует стандартный регулируемый стабилитрон.

Основная функция этой сети с эмиттерным повторителем - ограничить доступное напряжение до точных уровней, установленных предустановкой.

Здесь должно быть установлено около 4.5 В, которое становится зарядным напряжением для литий-ионного элемента. Конечное напряжение, которое достигает ячейки, составляет около 3,9 В из-за наличия последовательного диода 1N4007.

Транзистор 8550 действует как переключатель, который активируется только при отсутствии питания через емкостный каскад, то есть, когда сеть переменного тока отсутствует.

При наличии сетевого питания транзистор удерживается с обратным смещением из-за прямого положительного контакта от мостовой схемы к базе транзистора.

Так как напряжение зарядки ограничено значением 3.9 В держит аккумулятор чуть ниже предела полной зарядки, поэтому опасность перезарядки никогда не достигается.

При отсутствии сетевого питания транзистор проводит и связывает напряжение ячейки с подключенным 1-ваттным светодиодом через коллектор и землю транзистора, 1-ваттный светодиодный индикатор горит ярко .... при восстановлении сетевого питания светодиод переключается Сразу выключить.

Если у вас есть дополнительные сомнения или вопросы относительно вышеуказанной схемы светодиодной аварийной лампы мощностью 1 Вт, использующей литий-ионную батарею, не стесняйтесь размещать их в своих комментариях.

8) Автоматическая цепь аварийного светодиодного освещения мощностью от 10 до 1000 Вт

Следующая 8-я концепция объясняет очень простую, но выдающуюся схему автоматической аварийной лампы мощностью от 10 до 1000 Вт. Схема также включает функцию автоматического отключения при повышении напряжения и низковольтной батарее.

Функционирование всей схемы можно понять с помощью следующих пунктов:

Работа схемы

Ссылаясь на приведенную ниже принципиальную схему, трансформатор, мост и соответствующий конденсатор 100 мкФ / 25 В образуют стандартную цепь питания с понижением переменного тока в постоянный.

Нижнее реле SPDT напрямую подключено к вышеуказанному выходу источника питания, так что оно остается активированным, когда сеть подключена к цепи.

В вышеупомянутой ситуации замыкающие контакты реле остаются подключенными, что удерживает светодиод выключенным (поскольку он связан с замыкающим контактом реле).

Это обеспечивает переключение светодиодов, следя за тем, чтобы светодиоды включались только при отсутствии сетевого питания.

Однако положительный вывод от батареи не связан напрямую со светодиодным модулем, а идет через замыкающие контакты другого реле (верхнее реле).

Это реле интегрировано со схемой датчика высокого / низкого напряжения, предназначенной для определения условий напряжения батареи.

Предположим, что аккумулятор находится в разряженном состоянии, при включении сети реле остается отключенным, так что выпрямленный постоянный ток может достигать аккумулятора через верхние замыкающие контакты реле, инициируя процесс зарядки подключенного аккумулятора.

Когда напряжение батареи достигает потенциала «полной зарядки», согласно настройке предустановки 10 K, реле срабатывает и соединяется с батареей через свои замыкающие контакты.

Теперь, в описанной выше ситуации, при отказе сети светодиодный модуль может получать питание через вышеуказанное реле и замыкающие контакты нижнего реле и загораться.

Поскольку используются реле, допустимая мощность становится достаточно высокой. Таким образом, схема может поддерживать мощность свыше 1000 Вт (лампа) при условии, что контакты реле соответствующим образом рассчитаны на предпочтительную нагрузку.

Завершенную схему с добавленной функцией можно увидеть ниже:

Схема была нарисована Mr.Шрирам К.П., для подробностей, пожалуйста, пройдите обсуждение комментариев между мной и мистером Шрирамом.

9) Цепь аварийного освещения с использованием лампы фонарика

В этой 9 идее мы обсуждаем изготовление простой аварийной лампы с использованием лампы фонарика 3V / 6V.

Несмотря на то, что сегодня в мире светодиода используется обычная лампа для фонарика, она также может считаться полезным кандидатом, излучающим свет, особенно потому, что ее настраивать гораздо проще, чем светодиод.

Показанная принципиальная схема довольно проста для понимания, в качестве первичного переключающего устройства используется PNP-транзистор.

Прямой источник питания обеспечивает питание цепи при наличии сети.

Работа цепи

Пока присутствует питание, транзистор T1 остается смещенным положительно и, следовательно, остается выключенным.

Это предотвращает попадание заряда батареи в лампочку и сохраняет ее выключенной.

Сетевое питание также используется для зарядки соответствующей батареи через диод D2 и токоограничивающий резистор R1.

Однако в момент выхода из строя сети переменного тока T1 мгновенно смещается в прямом направлении, он проводит и позволяет аккумулятору проходить через него, что в конечном итоге включает лампочку и аварийный свет.

Все устройство можно отрегулировать в стандартной коробке адаптера переменного / постоянного тока и подключить непосредственно к существующей розетке.

Лампа должна выступать за пределы коробки, чтобы свет достигал внешнего окружения.

Список деталей

  • R1 = 470 Ом,
  • R2 = 1K,
  • C2 = 100 мкФ / 25 В,
  • Лампочка = маленькая лампочка фонарика,
  • Батарея = 6 В, перезаряжаемый,
  • Трансформатор = 0-9 В , 500 мА

Конструкция и схема

10) 40-ваттная светодиодная цепь аварийного лампового освещения

В 10-м потрясающем дизайне рассказывается о простой, но эффективной 40-ваттной светодиодной аварийной ламповой цепи, которую можно установить дома для получения бесперебойного освещения. в то же время экономия электроэнергии и денег.

Введение

Возможно, вы читали одну из моих предыдущих статей, в которой объяснялась система уличного светодиодного освещения мощностью 40 Вт. Концепция энергосбережения почти такая же, с помощью схемы ШИМ, однако расположение светодиодов здесь выполнено совершенно по-другому.

Как следует из названия, настоящая идея представляет собой светодиодную трубку, и поэтому светодиоды сконфигурированы по прямой горизонтальной схеме для лучшего и эффективного распределения света.

Схема также имеет дополнительную систему аварийного резервного питания от батареи, которая может использоваться для получения непрерывного освещения от светодиодов даже при отсутствии нормального сетевого переменного тока.

Благодаря схеме ШИМ полученная резервная копия может длиться более 25 часов при каждой перезарядке батареи (номинальной мощностью 12 В / 25 Ач).

Печатная плата будет строго необходима для сборки светодиодов. Печатная плата должна быть алюминиевой. Расположение треков показано на рисунке ниже.

Как видно, светодиоды расположены на расстоянии около 2,5 см или 25 мм друг от друга для улучшения максимального и оптимального распределения света.

Светодиоды могут быть размещены в одном ряду или в паре рядов.

Однорядный узор показан на приведенном ниже макете, из-за нехватки места было выполнено только два последовательных / параллельных соединения, узор продолжается дальше с правой стороны печатной платы, так что все 40 светодиодов включаются.

Обычно предлагаемая схема светодиодной лампы мощностью 40 Вт, или, другими словами, схема ШИМ может питаться от любого стандартного блока питания 12 В / 3 А для обеспечения компактности и приличного внешнего вида.

После сборки указанной выше платы выходные провода должны быть подключены к показанной ниже схеме ШИМ через коллектор транзистора и положительный.

Напряжение питания должно подаваться от любого стандартного адаптера SMPS, как указано в предыдущем разделе статьи.

Светодиодный трипл мгновенно загорится, освещая помещение ярким прожектором.

Можно предположить, что освещение эквивалентно 40-ваттному FTL с потребляемой мощностью менее 12 ватт, это большая экономия энергии.

Аварийный режим работы от батареи

Если аварийное резервное питание предпочтительнее для вышеуказанной схемы, это можно просто сделать, добавив следующую схему.

Давайте попробуем разобраться в конструкции более подробно:

Схема, показанная выше, представляет собой схему 40-ваттной светодиодной лампы с ШИМ-управлением, схема подробно описана в этой статье о 40-ваттной схеме уличного освещения. Вы можете обратиться к нему, чтобы узнать больше о работе его схемы.

Схема автоматического зарядного устройства батареи

Следующий рисунок, показанный ниже, представляет собой схему автоматического зарядного устройства при пониженном и повышенном напряжении с автоматическим переключением реле.Функционирование в целом можно понять с помощью следующих пунктов:

IC 741 был сконфигурирован как датчик низкого / высокого напряжения батареи и соответствующим образом активирует соседнее реле, подключенное к транзистору BC547.

Предположим, что сеть присутствует, а аккумулятор частично разряжен. Напряжение от ИИП переменного / постоянного тока достигает аккумулятора через замыкающие контакты верхнего реле, которое остается в отключенном положении из-за напряжения аккумулятора, которое может быть ниже порогового уровня полного заряда, предположим, что уровень полного заряда равен 14.3 В (задается предустановкой 10К).

Поскольку нижняя обмотка реле подключена к напряжению SMPS, остается активным, так что питание SMPS достигает драйвера светодиода PWM 40 Вт через замыкающие контакты нижнего реле.

Таким образом, светодиоды остаются включенными при использовании постоянного тока от сетевого адаптера SMPS, а также батарея продолжает заряжаться, как описано выше.

Когда аккумулятор полностью заряжен, на выходе IC741 появляется высокий уровень, активируя ступень управления реле, верхнее реле переключается и мгновенно соединяет аккумулятор с НЗ нижнего реле, переводя аккумулятор в состояние ожидания.

Однако до тех пор, пока не будет подключена сеть переменного тока, нижнее реле не может отключиться, и, следовательно, указанное выше напряжение от заряженной батареи не может достигнуть платы светодиодов.

Теперь, если предположим, что сеть переменного тока вышла из строя, нижний контакт реле смещается в точку N / C, мгновенно подключает питание от батареи к цепи светодиода PWM, ярко освещая светодиоды мощностью 40 Вт.

Светодиоды потребляют энергию батареи до тех пор, пока батарея не опустится ниже порогового значения низкого напряжения или пока не будет восстановлено питание от сети.

Установка порога низкого заряда батареи выполняется путем настройки предустановки обратной связи 100K на контактах 3 и 6 микросхемы IC741.

К вам

Итак, друзья, это были 10 простых автоматических схем аварийного освещения, для вашего удовольствия от строительства! Если у вас есть предложения или улучшения для упомянутых схем, сообщите нам, используя поле для комментариев ниже.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

.

Изготовление светодиодной лампы с использованием зарядного устройства для мобильного телефона

Мощную настенную светодиодную лампу вставного типа можно построить дома, используя несколько белых светодиодов и подключив ее к зарядному устройству для сотового телефона. Мощность зарядного устройства сотового телефона составляет около 6 вольт при примерно 500 мА.

Зачем использовать зарядное устройство для сотового телефона

Питание от зарядного устройства для сотового телефона может хорошо подойти и его можно попробовать для питания белых светодиодов. Приложение включает в себя некоторые важные типы, такие как схема светодиодной трубки, схема светодиодного настенного светильника, светодиодный светильник для крыльца, светодиодная настольная лампа и т. Д.назвать несколько.

Выброшенное запасное зарядное устройство для сотового телефона и несколько недорогих светодиодов - это все, что вам нужно, чтобы сделать простой, но мощный светодиодный трубчатый светильник. Зарядное устройство для мобильного телефона также можно использовать для освещения крыльца, настенного светильника в спальне или настольной лампы. Полная принципиальная схема прилагается здесь в.

Симпатичную небольшую настенную схему с прохладной светодиодной трубкой можно построить с использованием небольшого количества белых светодиодов и использованного адаптера зарядного устройства переменного тока. Использование зарядного устройства для сотового телефона делает устройство очень компактным и прекрасно подходит для установки на розетки.

Зарядные устройства для сотовых телефонов не новость для нас, и в настоящее время у всех нас, кажется, есть пара запасных. Это может быть в основном связано с тем, что всякий раз, когда приобретается новый сотовый телефон, зарядное устройство поставляется бесплатно в комплекте с телефоном. Эти устройства настолько долговечны и надежны, что в большинстве случаев зарядные устройства служат дольше, чем сотовые телефоны.

Эти запасные зарядные устройства для сотовых телефонов часто простаивают, и в какой-то момент мы, как правило, выбрасываем их или просто выбрасываем из дома.Для непрофессионала эти устройства могут быть мусором, но технический специалист может сделать из них настоящую жемчужину. Человек, который может быть любителем электроники, особенно хорошо знает, насколько ценным может быть зарядное устройство для мобильного телефона, даже если оно не используется по прямому назначению.

Что такое зарядные устройства для сотовых телефонов и как они работают

Мы все видели, как зарядное устройство для сотового телефона работает или, скорее, используется для зарядки сотовых телефонов. Поэтому мы точно знаем, что это как-то связано с подачей какой-то выходной мощности.

Верно, это на самом деле разновидность адаптеров переменного тока в постоянный, однако они невероятно эффективны по сравнению с обычным адаптером, который может использовать трансформатор для требуемых преобразований.

Зарядные устройства для сотовых телефонов способны обеспечить хорошие шесть вольт при значительном токе 800 мА. Это довольно много, учитывая размер и вес этих устройств.

По сути, зарядное устройство для сотового телефона представляет собой высококачественный источник питания SMPS указанного выше номинального уровня. К счастью, белый светодиод также работает при потенциалах, которые вполне соответствуют указанным выше характеристикам.

Это побудило меня подумать об использовании запасного зарядного устройства для сотового телефона в качестве настенного светильника со вставной розеткой. Имейте в виду, что одно зарядное устройство может обеспечить достаточную мощность для поддержки не менее 30 нечетных чисел высокоэффективных белых светодиодов высокой мощности. Это просто означает, что фонари можно использовать в качестве компактных светодиодных трубок, которые могут удобно заменить обычные лампы CFL и генерировать свет столь же хорошо. Без нагрузки зарядное устройство для сотового телефона может обеспечивать выходное напряжение до 10 вольт, которое может легко запитать пара светодиодов последовательно.Серия будет потреблять минимум 20 мА, однако, поскольку зарядное устройство может обеспечить хорошую мощность 500 мА плюс ток, мы можем добавить еще 15 таких серий параллельно, что сделает общее размещение около 30 или более светодиодов.

Детали, необходимые для предлагаемого зарядного устройства для сотового телефона Схема светодиодной трубки

Для создания предлагаемого проекта вам потребуются следующие детали:

    Резисторы серии
  • - все 68 Ом, 1/4 Вт Обычное запасное зарядное устройство для сотового телефона - 1о.
  • Белые светодиоды - 30 шт. для изготовления небольшой ламповой лампы или 10 светодиодов для изготовления настенного светильника для спальни и т. д. (см. текст)
  • Печатная плата - общего назначения или согласно спецификации проекта.

Подсказки по конструкции

Сконструировать этот светодиодный настенный светильник с помощью зарядного устройства для мобильного телефона несложно, поскольку для этого нужно только правильно закрепить светодиоды в строках и столбцах, как показано на схеме. Вы можете использовать питание сотового телефона, чтобы зажечь любое число светодиодов, в зависимости от требований.

Например, если вы хотите сделать веранду для освещения веранды дома, то, вероятно, вам потребуется собрать не более 6 светодиодов.

Изготовление светодиодного светильника для спальни

Для создания светильника в прохладной спальне достаточно одного светодиода. Вместо того, чтобы сидеть в полной темноте, этот свет можно использовать или включать во время просмотра телевизора или видео.

Для изготовления настольной лампы для чтения группа из 10 светодиодов обеспечит достаточно света для этой цели.

И, как обсуждалось выше, спускаемый светодиодный трубчатый светильник также может быть построен путем сборки 30+ светодиодов в сочетании с источником питания зарядного устройства сотового телефона.

Как припаять светодиоды

Для всех вышеперечисленных приложений основной режим пайки и крепления светодиодов остается прежним. Закрепите и припаяйте серию из двух светодиодов с последовательным токоограничивающим резистором и теперь продолжайте повторять эту серию столько раз, сколько захотите, в зависимости от типа лампы, которую вы пытаетесь построить.

После того, как вы закончите сборку этой схемы, вы можете перейти к соединению всех свободных концов резисторов, которые становятся одной из клемм питания, аналогичным образом соедините все оставшиеся свободные концы светодиодов, которые станут другой клеммой питания устройства. Эти входы питания теперь просто нужно подключить к зарядному устройству сотового телефона.

Светодиоды должны немедленно включиться и дать желаемое свечение.

Теперь узел необходимо разместить в подходящем пластиковом корпусе в соответствии с индивидуальной спецификацией и предпочтениями.

Более простая конструкция

Ниже представлена ​​гораздо более простая конфигурация:

Поскольку оптимальное напряжение / ток от стандартного зарядного устройства составляет около 8 В / 1 А, имея 2 последовательно соединенных светодиода, мы можем подключить 61 такую ​​серию параллельно чтобы получить выходную мощность 8 Вт

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем сайта: https: // www.homemade-circuits.com/, где я люблю делиться своими новаторскими идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

.

Смотрите также
