Самодельная электронная нагрузка


Электронная нагрузка своими руками



Приветствую, Самоделкины!

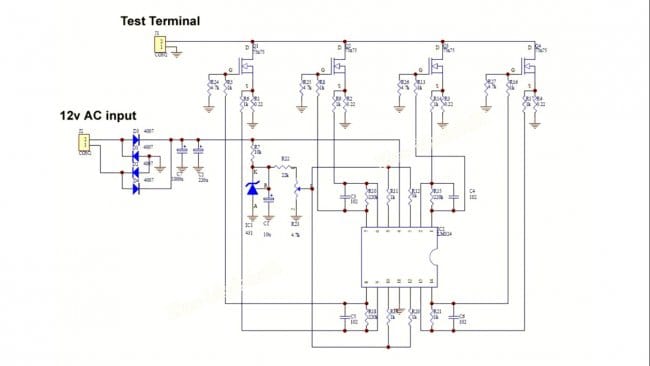

Все мы прекрасно знаем, что китайские интернет магазины и площадки продают электронные наборы для самостоятельной сборки. Схемы, по которым они сделаны, созданы далеко не китайцами и даже не советскими инженерами. Любой радиолюбитель подтвердит, что во время повседневных изысканий очень часто приходится нагружать те или иные схемы для выявления выходных характеристик последних. Нагрузкой может являться обычная лампа, резистор или нихромовый нагревательный элемент.

Зачастую с проблемой поиска нужной нагрузки сталкиваются те радиолюбители, которые изучают силовую электронику. Проверяя выходные характеристики того или иного блока питания, будь он самодельный или промышленный необходима нагрузка, притом нагрузка с возможностью регулировки. Самым простым решением этой проблемы является использование учебных реостатов в качестве нагрузки.

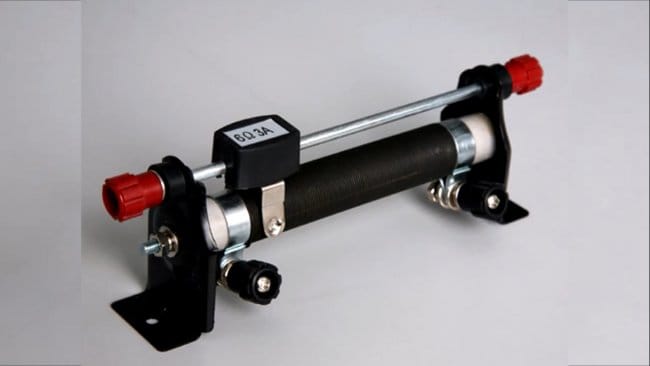

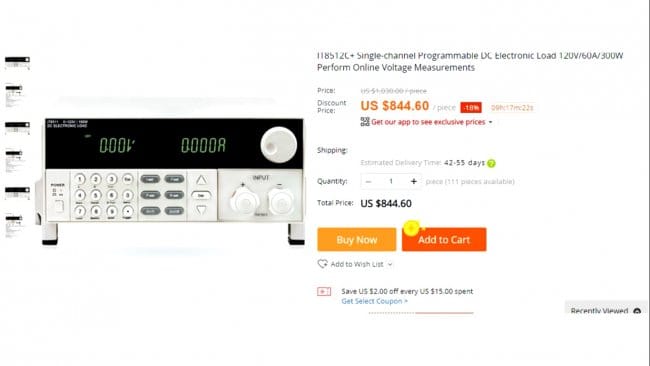

Но найти мощные реостаты в наши дни проблематично, к тому же реостаты тоже не резиновые, их сопротивление ограничено. Есть только 1 вариант решения проблемы - электронная нагрузка. В электронной нагрузке вся мощность выделяется на силовых элементах – транзисторах. Фактически, электронные нагрузки можно делать на любую мощность, и они гораздо универсальнее, чем обычный реостат. Профессиональные лабораторные электронные нагрузки стоят кучу денег.

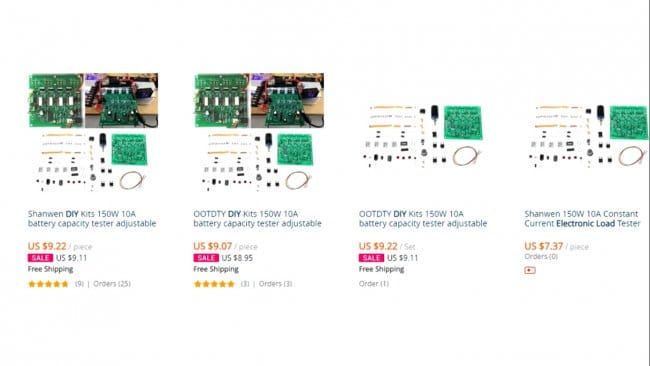

Китайцы же, как всегда, предлагают аналоги и этих аналогов бесчисленное множество. Один из вариантов такой нагрузки на 150Вт стоит всего 9-10 долларов, это немного за прибор, который по важности сопоставим, наверное, с лабораторным блоком питания.

В общем автор данной самоделки AKA KASYAN, предпочел сделать свой вариант. Найти схему устройства не составило труда.

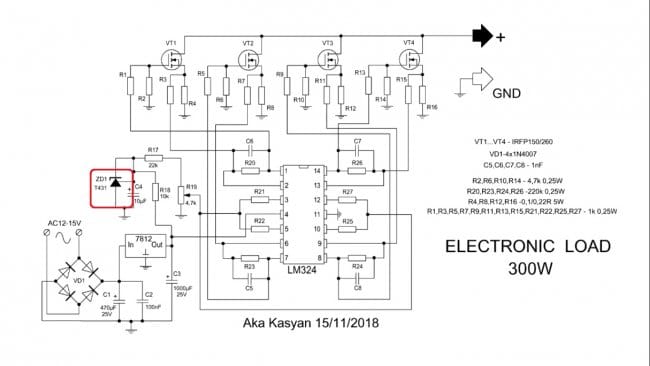

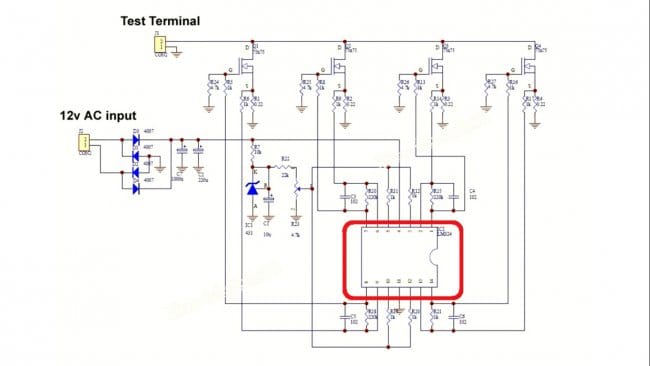

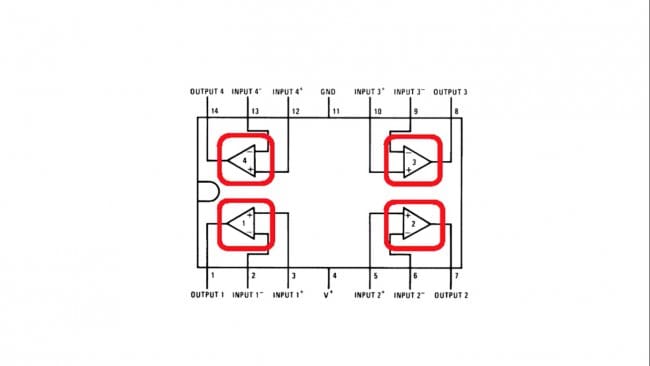

В данной схеме применена микросхема операционного усилителя lm324, в состав которой входят 4 отдельных элемента.

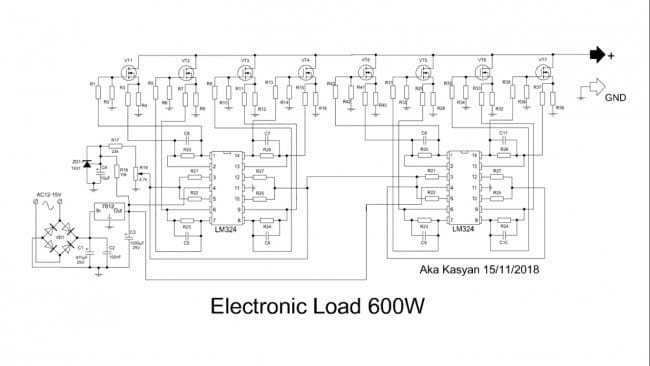

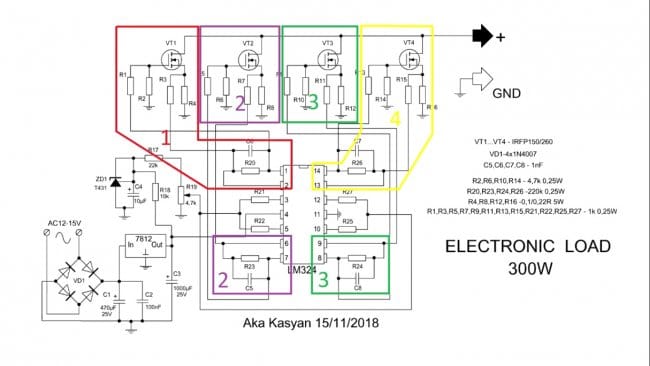

Если смотреть внимательно на схему, то сразу становится ясно, что она состоит из 4-ех отдельных нагрузок, которые соединены параллельно, благодаря чему общая нагрузочная способность схемы в разы больше.

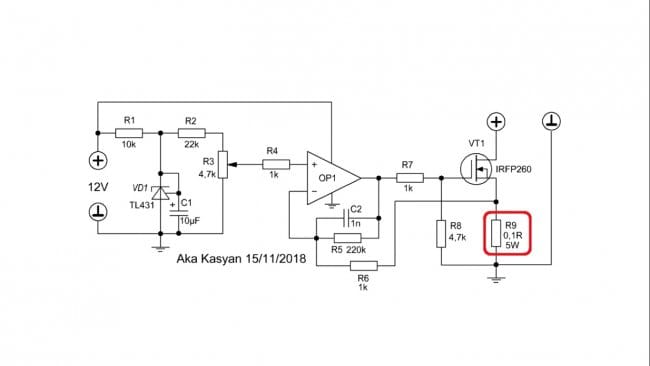

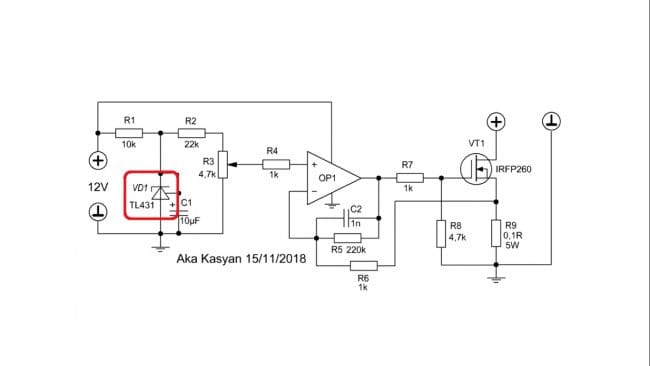

Это обычный стабилизатор тока на полевых транзисторах, которые без проблем можно заменить биполярными транзисторами обратной проводимости. Рассмотрим принцип работы на примере одного из блоков. Операционный усилитель имеет 2 входа: прямой и инверсный, ну и 1 выход, который в данной схеме управляет мощным n-канальным полевым транзистором.

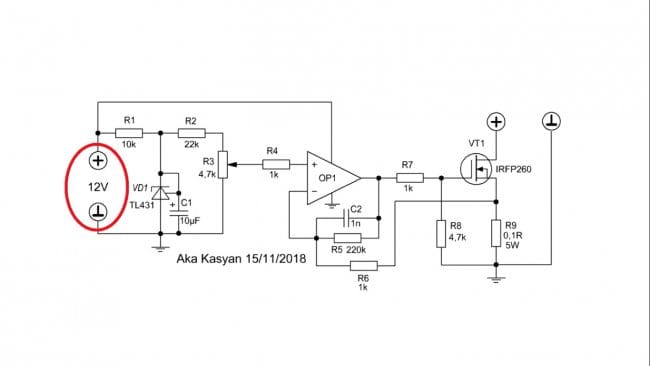

Низкоомный резистор у нас в качестве датчика тока. Для работы нагрузки необходим слаботочный источник питания 12-15В, точнее он нужен для работы операционного усилителя.

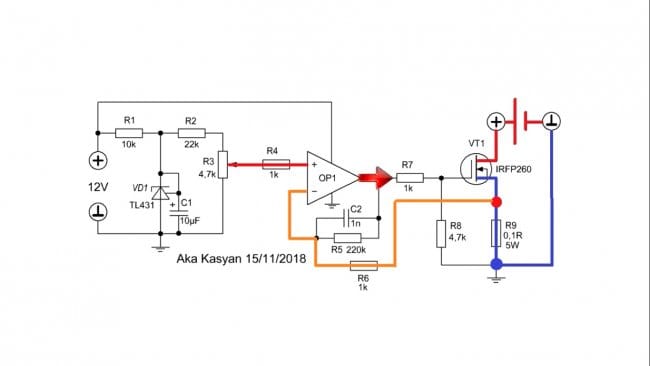

Операционный усилитель всегда стремится к тому, чтобы разница напряжений между его входами равнялась нулю, и делает это путем изменения выходного напряжения. При подключении источника питания к нагрузке будет образовываться падение напряжения на датчике тока, чем больше ток в цепи, тем больше и падения на датчике.

Таким образом, на входах операционного усилителя мы получим разность напряжений, а операционный усилитель постарается скомпенсировать эту разность, изменяя свое выходное напряжение плавно открывая или закрывая транзистор, что приводит к уменьшению или увеличению сопротивления канала транзистора, а, следовательно, изменится и ток протекающий в цепи.

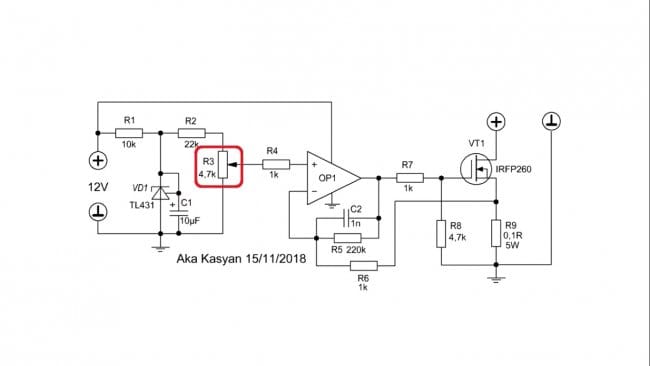

В схеме у нас имеется источник опорного напряжения и переменный резистор, вращением которого у нас появляется возможность принудительно менять напряжение на одном из входов операционного усилителя, а дальше происходит вышеупомянутый процесс, и как следствие, меняется ток в цепи.



Нагрузка работает в линейном режиме. В отличие от импульсного, в котором транзистор либо полностью открыт, либо закрыт, в нашем случае мы можем заставить транзистор приоткрыться настолько, насколько нам нужно. Иными словами, плавно изменять сопротивление его канала, а, следовательно, изменять ток цепи буквально от 1 мА. Важно заметить, что выставленное переменным резистором значение тока не меняется в зависимости от входного напряжения, то есть ток стабилизирован.

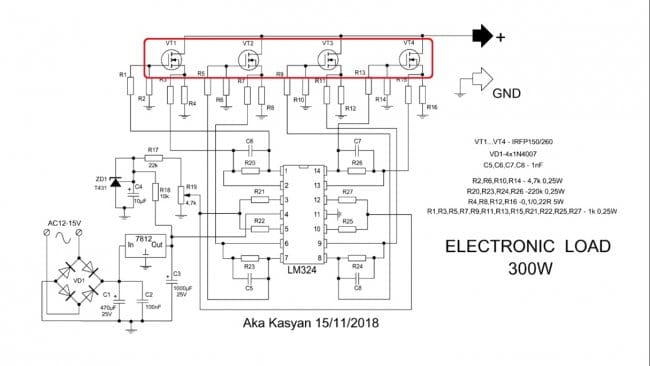

В схеме у нас 4 таких блока. Опорное напряжение формируется с одного и того же источника, а значит все 4 транзистора будут открываться равномерно. Как вы заметили, автор использовал мощные полевые ключи IRFP260N.

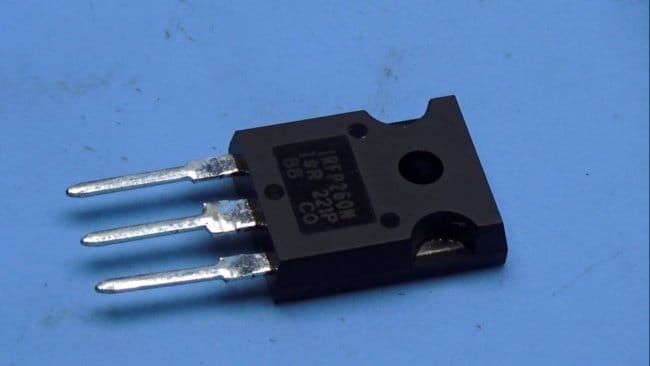

Это очень хорошие транзисторы на 45А, 300Вт мощности. В схеме у нас 4 таких транзистора и по идее такая нагрузка должна рассеивать до 1200Вт, но увы. Наша схема работает в линейном режиме. Каким бы мощным не был транзистор, в линейном режиме все иначе. Мощность рассеивания ограничена корпусом транзистора, вся мощность выделяется в виде тепла на транзисторе, и он должен успеть передать это тепло радиатору. Поэтому даже самый крутой транзистор в линейном режиме не такой уж и крутой. В данном случае максимум, что может рассеивать транзистор в корпусе ТО247 - это где-то 75Вт мощности, вот так-то.

С теорией разобрались, теперь перейдем к практике.

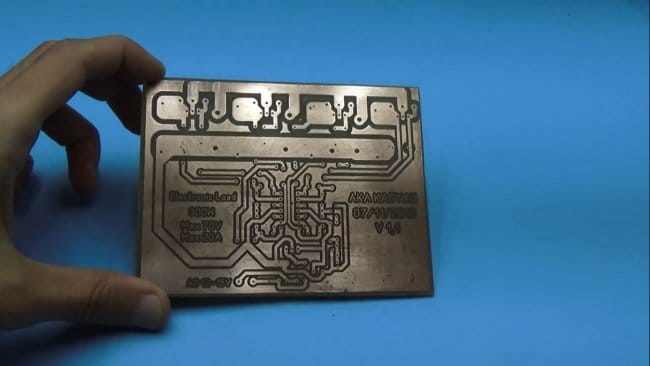

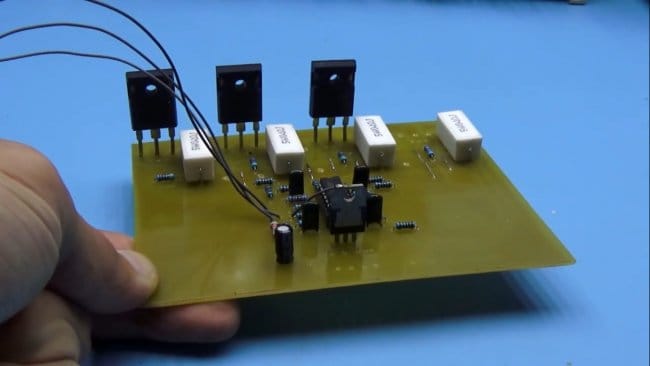

Печатная плата была разработана всего за пару часов, разводка хорошая.

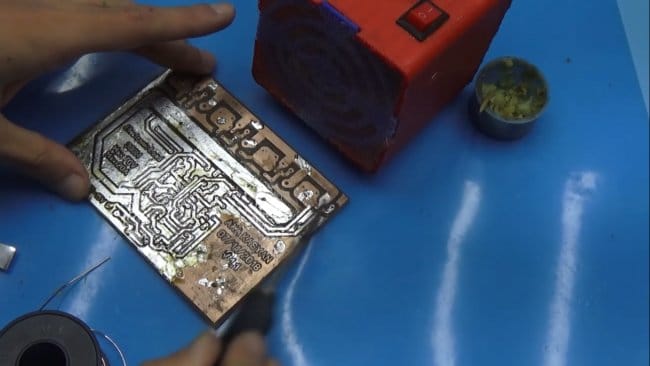

Готовую плату нужно залудить, силовые дорожки армировать одножильным медным проводом и все обильно залить припоем для минимизации потерь на сопротивление проводников.

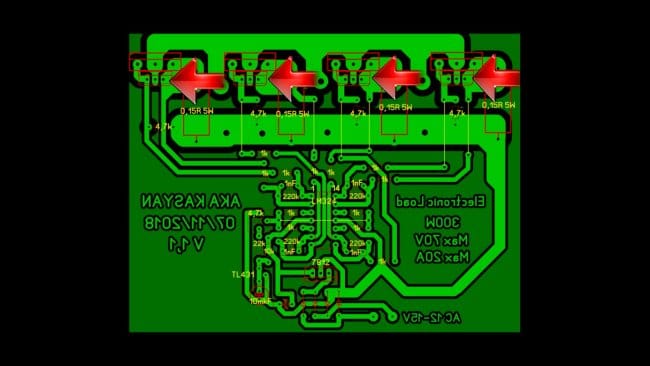

На плате предусмотрены посадочные места для установки транзисторов, как в корпусе ТО247, так и ТО220.

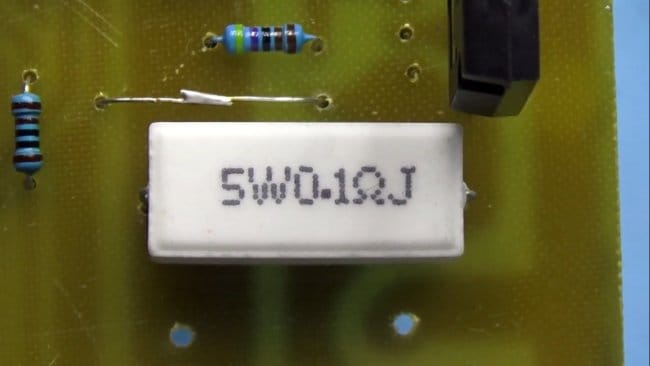

В случае использования последних, нужно запомнить, максимум на что способен корпус ТО220 - это скромные 40Вт мощности в линейном режиме. Датчики тока представляют из себя низкоомные резисторы на 5Вт, с сопротивлением от 0,1 до 0,22 Ом.

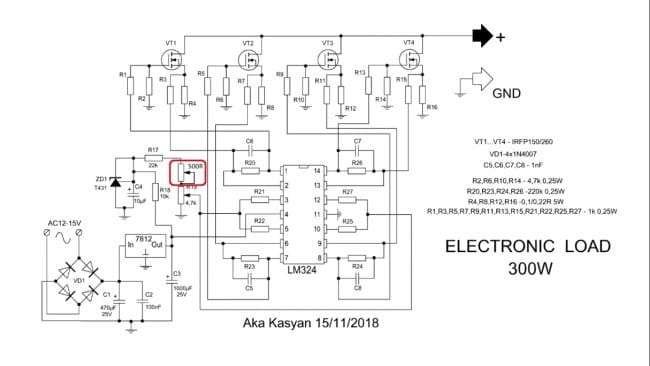

Операционные усилители желательно установить на панельку для беспаячного монтажа. Для более точной регулировки токов в схему стоит добавить еще 1 переменный резистор низкого сопротивления. Первый позволит осуществить грубую регулировку, второй более плавную.

Меры предосторожности. Нагрузка не имеет защиты, поэтому использовать ее нужно с умом. Например, если в нагрузке стоят транзисторы на 50В, значит запрещается подключать испытуемые блоки питания с напряжением выше 45В. ну чтобы был небольшой запас. Не рекомендуется выставить значение тока более 20А, если транзисторы в корпусе ТО247 и 10-12А, в случае если транзисторы в корпусе ТО220. И, пожалуй, самый важный момент - не превысить допустимую мощность 300Вт, в случае если использованы транзисторы в корпусе от ТО247. Для этого необходимо встроить в нагрузку ваттметр, чтобы следить за рассеиваемой мощностью и не превысить максимальное значение.

Также автор настоятельно рекомендует использовать транзисторы из одной партии, чтобы минимизировать разброс характеристик.

Охлаждение. Надеюсь все понимают, что 300Вт мощности у нас тупо пойдет на нагрев транзисторов, это как обогреватель на 300Вт. Если эффективно не отводить тепло, то транзисторам хана, поэтому транзисторы устанавливаем на массивный цельный радиатор.


Место прижатия подложки ключа к радиатору необходимо тщательно очистить, обезжирить и отполировать. Даже небольшие бугорки в нашем случае могут все испортить. Если решили намазать термопасту, то делайте это тонким слоем, используя только хорошую термопасту. Не нужно использовать термопрокладки, изолировать подложки ключей от радиатора тоже не нужно, все это ухудшает теплоотдачу.

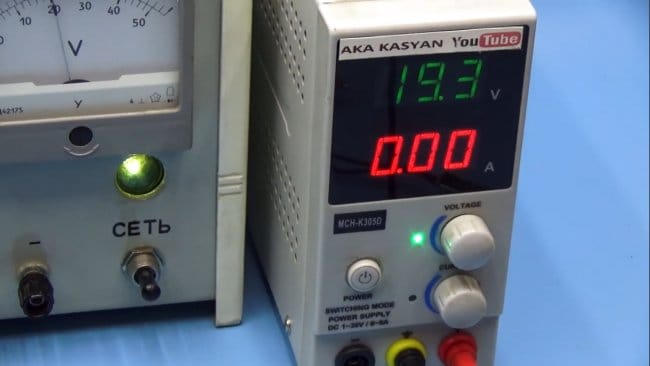

Ну а теперь, наконец-то, давайте проверим работу нашей нагрузки. Нагружать будем вот такой лабораторный блок питания, который выдает максимум 30В при токе до 7А, то есть выходная мощность около 210Вт.


В самой нагрузки в данном случае установлено 3 транзистора вместо 4-ех, поэтому все 300Вт мощности мы получить не сможем, слишком рискованно, да и лабораторник больше 210Вт не выдаст. Тут вы можете заметить 12-вольтовый аккумулятор.

В данном случае он только для питания операционного усилителя. Плавно увеличиваем ток и доходим до нужной отметки.

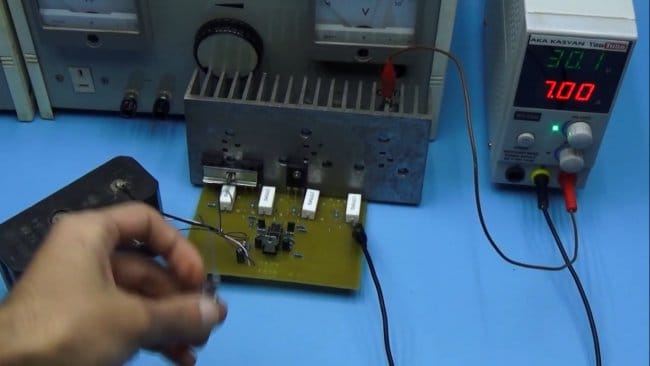

30В, 7А - все работает отлично. Нагрузка выдержала несмотря на то, что ключи у автора из разных партий и больно сомнительные, но походу оригинальные, если не лопнули разом.

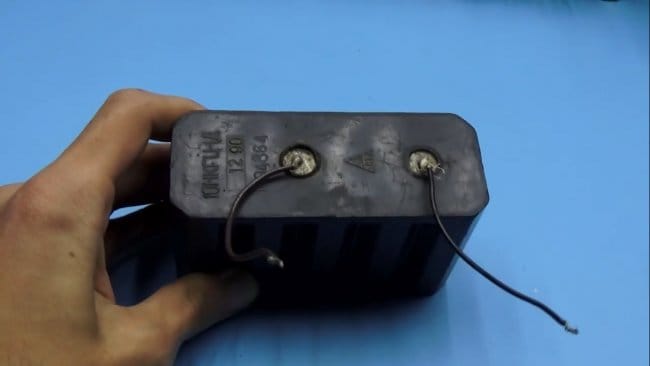

Такую нагрузку можно использовать для проверки мощности компьютерных блоков питания и не только. А также в целях разряда аккумулятора, для выявления емкости последнего. В общем радиолюбители по достоинству оценят пользу электронной нагрузки. Штука реально полезная в лаборатории радиолюбителя, а мощность такой нагрузки можно увеличить хоть до 1000Вт, включив параллельно несколько таких плат. Схема нагрузки на 600Вт представлена ниже:


Пройдя по ссылке «Источник» в конце статьи, вы сможете скачать архив проекта со схемой и печатной платой.
Благодарю за внимание. До новых встреч!
