Рубанок мини самодельный


Мини рубанок своими руками

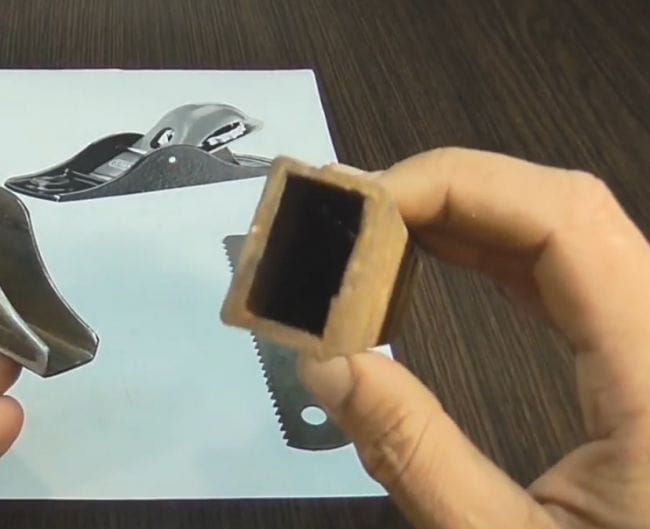

Доброго времени всем. Сегодня хочу рассказать как автор сделал мини рубанок своими руками. (Как говорит автор такой компактный рубанок может пригодится как для обработки мелких деревянных деталей, так и для более крупных например держак на садовый инвентарь, дверь или форточку.) И для начала автор взял кусок стального профиля 25*50*95 мм. Из него он будет делать корпус рубанка.

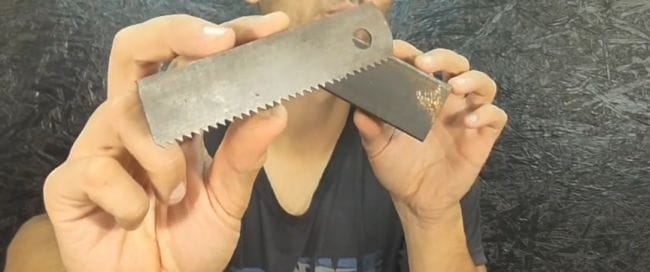

А для ножа автор взял кусок рапитового полотна от мех.пилы.

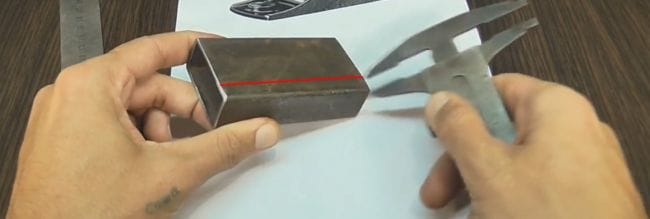

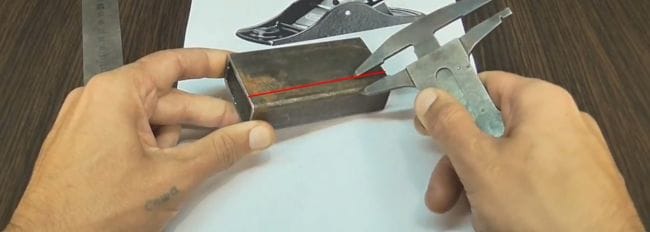

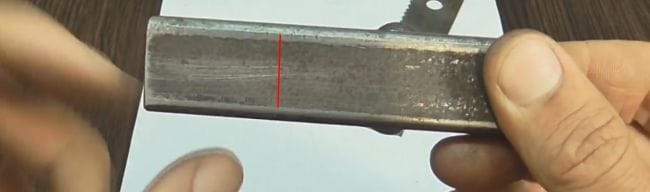

И приступил к изготовлению корпуса. Сперва он отмерил от края профиля 1 см и прочертил ровную линию с противоположной стороны сделал то же самое.

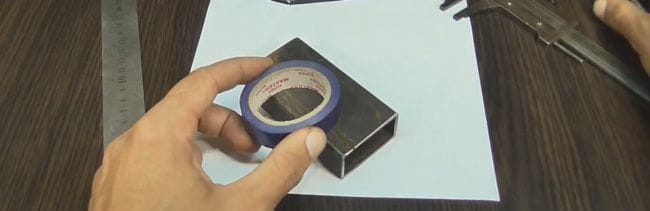

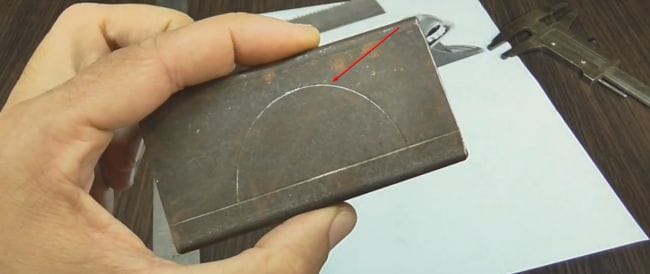

Затем он взял моток изоленты немного сдавил его и приложив к профилю прочертил полусферу.


Затем автор взял УШМ и отрезал всё не нужное.

Далее он сточил на гриндере все острые углы, тем самым подправив корпус рубанка.

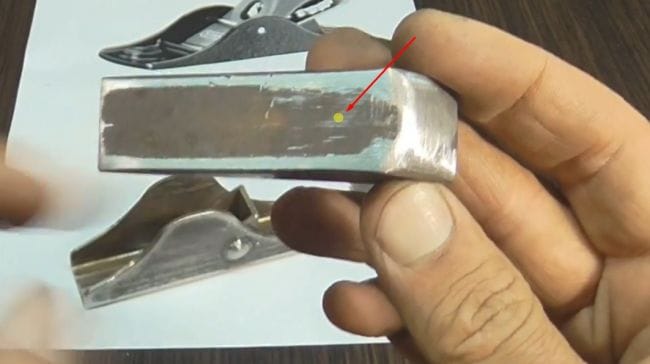

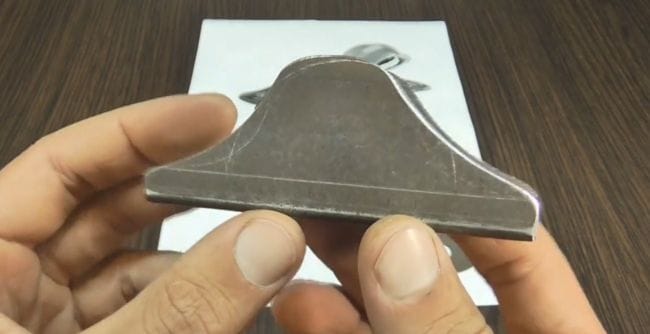

Вот такой корпус у него получился.

Затем автор приступил к изготовлению следующей детали которая будет крепить нож в рубанке. Для неё он взял кусок профиля, но уже меньшего размера.

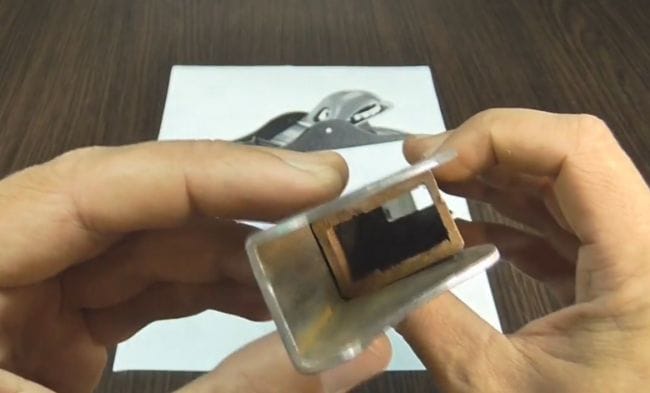

Он должен входить в корпус рубанка.

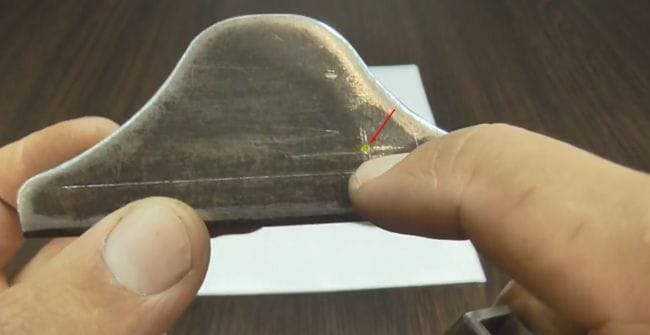

Из этого профиля автору нужен вот такой треугольник.

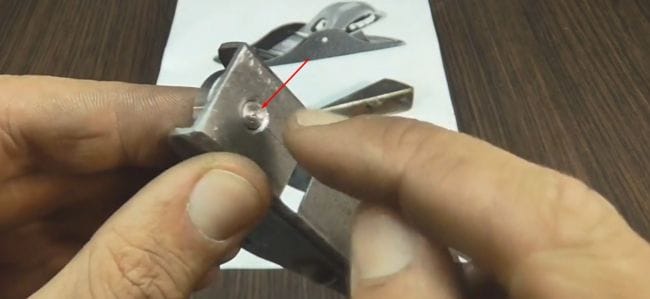

Для крепления этой детали автор сделал отверстие на корпусе в этом месте

с обратной стороны тоже.

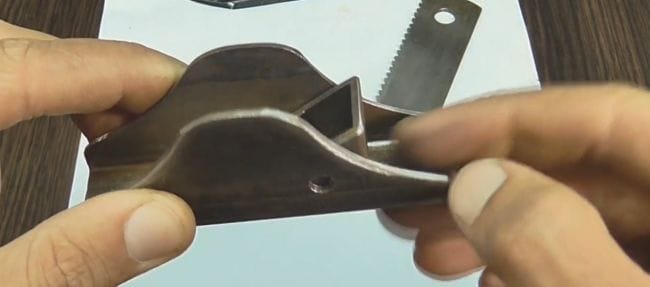

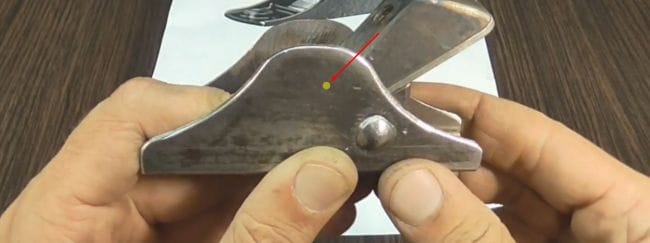

Затем он вставил треугольную деталь в корпус

и через отверстия приварил эти детали вместе.

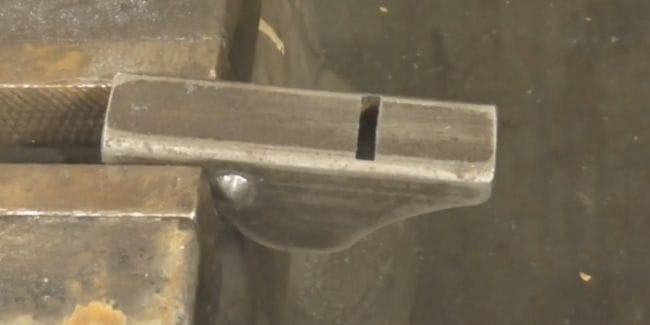

Далее на корпусе автор отметил место где нужно сделать прорезь, из неё и будет выступать режущая часть ножа.

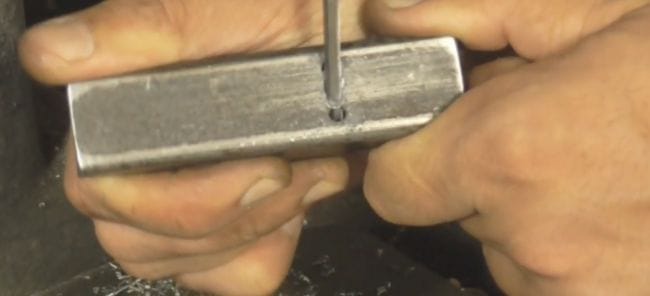

Для этого он с начала просверлил несколько отверстий по отмеченной полосе

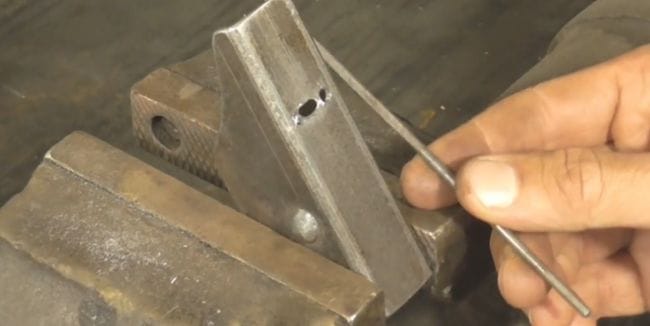

Потом немного рассверлил эти отверстия.

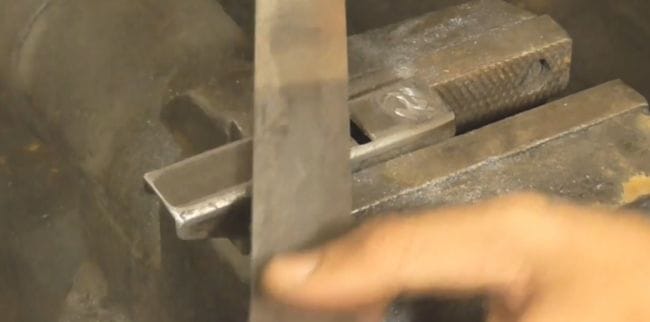

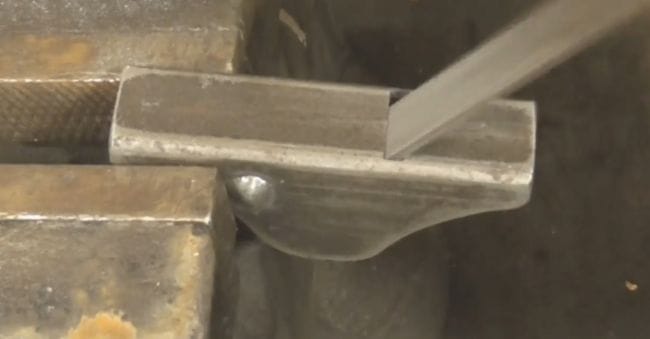

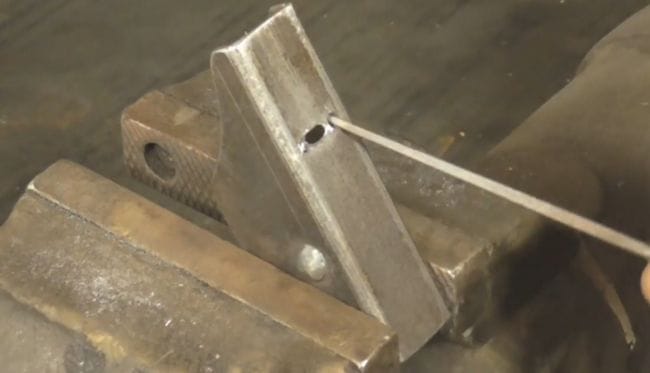

Далее автор растачивал прорезь надфилем.


И в завершении он подправил прорезь напильником.

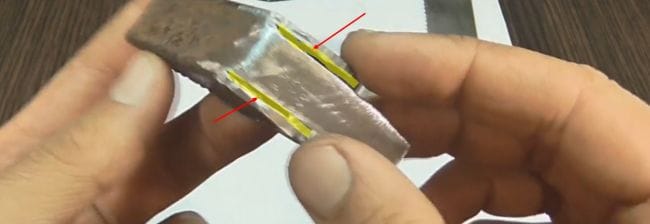

Затем автор приступил к детали (клин) которая будет фиксировать нож. На профиле меньшего размера он сделал вот такую разметку.

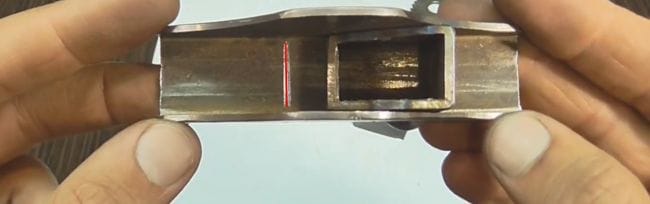

Вот что получилось у автора. Далее хвост этой детали он подогнул к вырезу на детали.

И в этих местах он проварил.

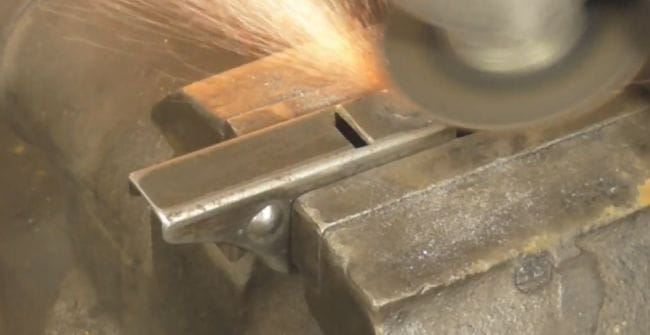

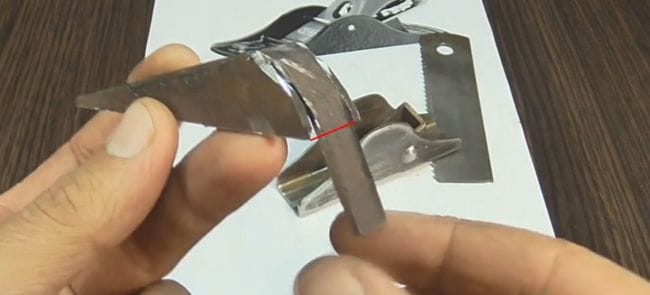

Лишнею часть он отрезал.

Потом автор сточил места сварки до гладкой поверхности.

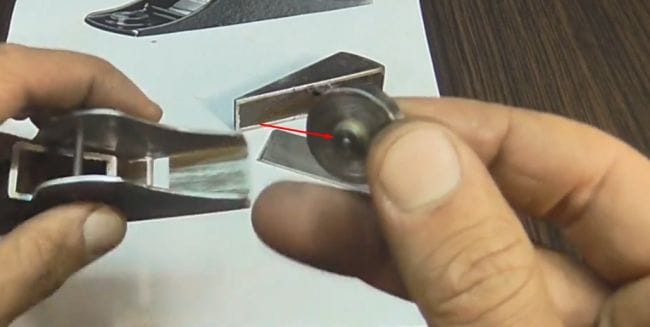

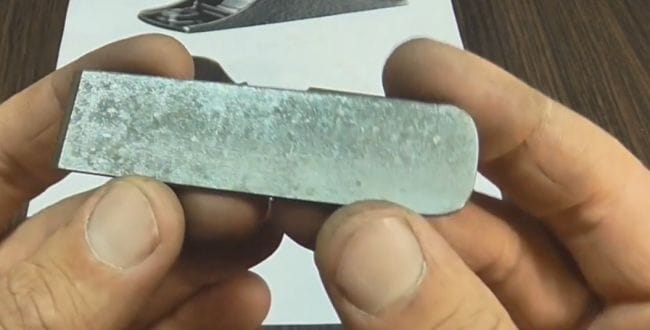

Затем примерил готовый клин

и наметил место для отверстия.

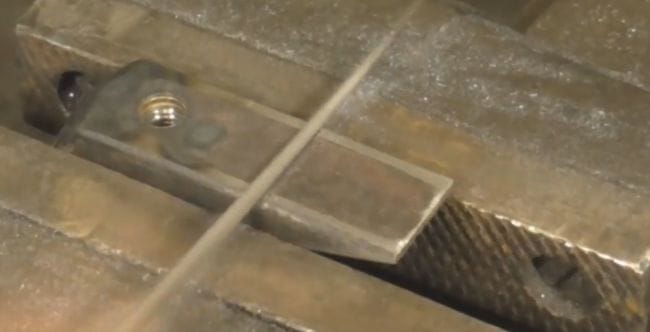

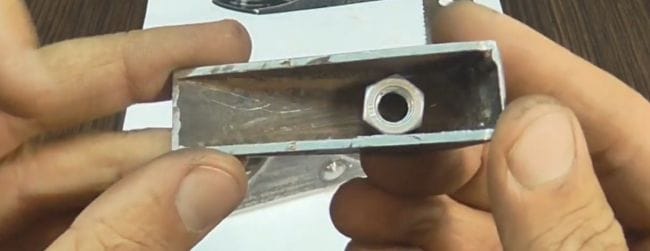

После того как он просверлил отверстия, с внутренней стороны к отверстию автор приложил гайку

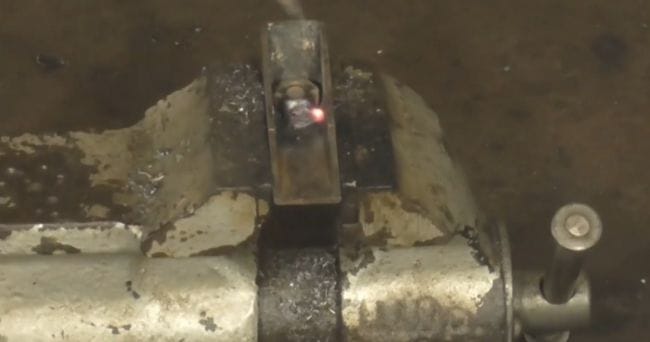

и обварил её.

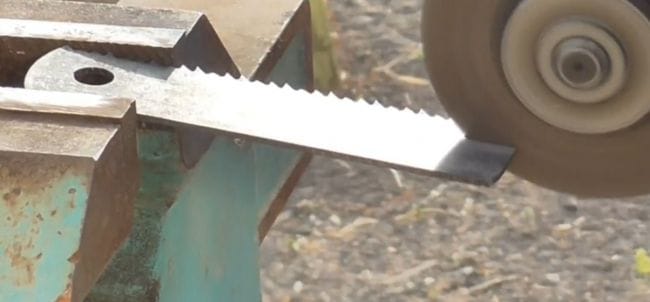

После этого он приступил к изготовлению ножа. Полотно он отрезал (ширина полотна должна быть ровна внутреннему размеру корпуса.)

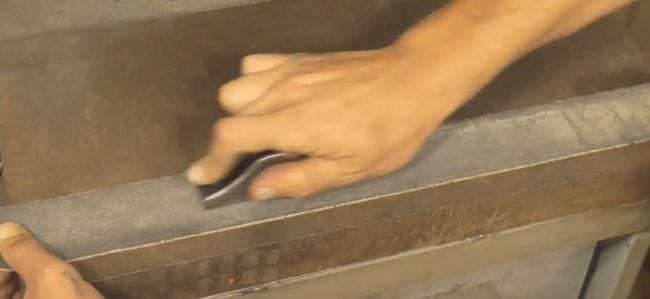

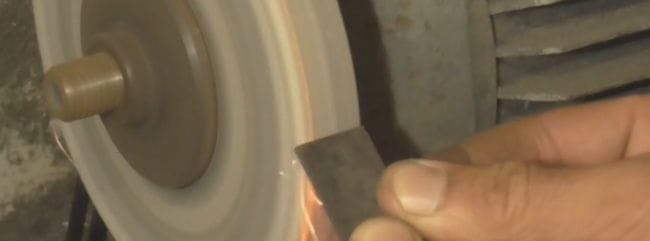

Заточку ножа автор производил таким образом, сначала на наждаке,

С одного края он сточил острые края, затем другой край заточил.

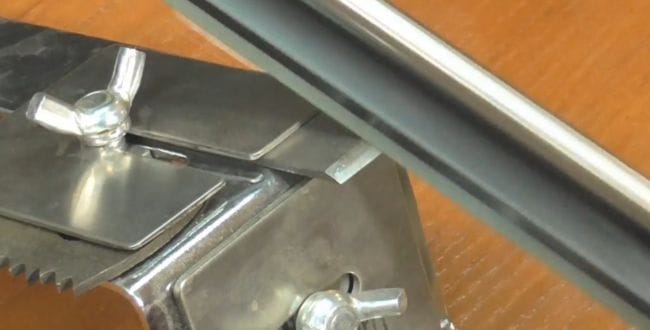

Далее на станке для заточки ножей он довёл остроту ножа до совершенства.

По мере заточки автор менял камни с более мелкой зернистостью, при заточке он на камень наносил несколько капель масла.

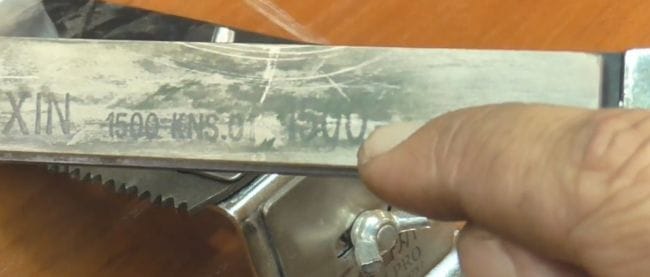

Финишную обработку заточки автор делал камнем с фракцией зернистости 1500.

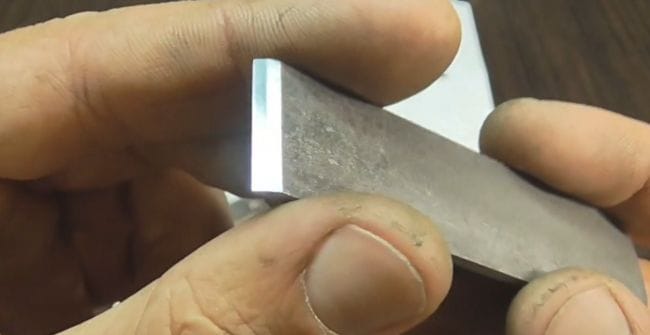

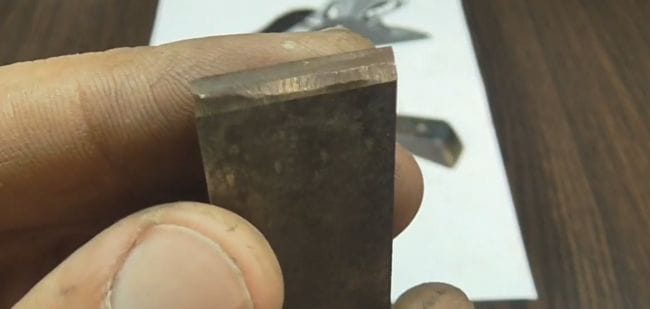

И вот итог заточки автора.

Затем для упора клина автор в этом месте сделал сквозное отверстие

и вставил шплинт, который он сделал из шурупа.

Теперь на клине автор сделает круглым надфилем не большое углубление под шплинт.

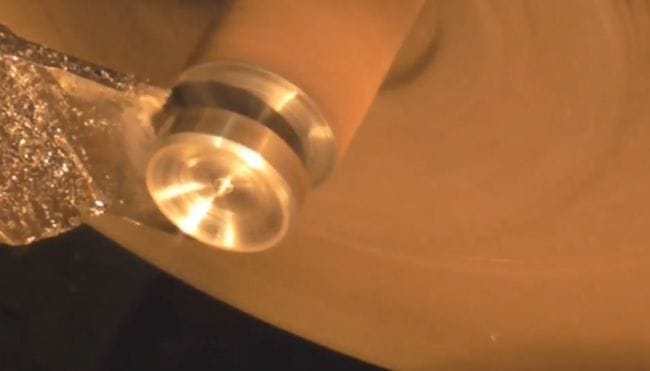

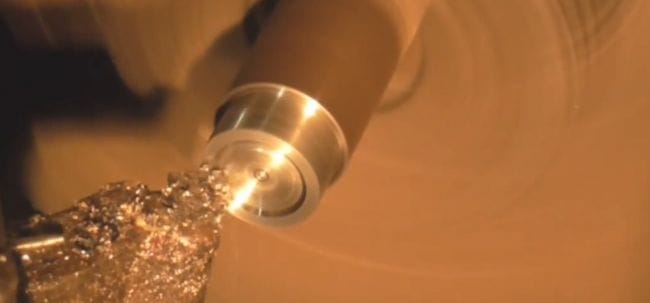

И в завершении автору осталось сделать ещё одну деталь она будет служить для более удобной работы с инструментом. Эту деталь автор выточит из кругляка.

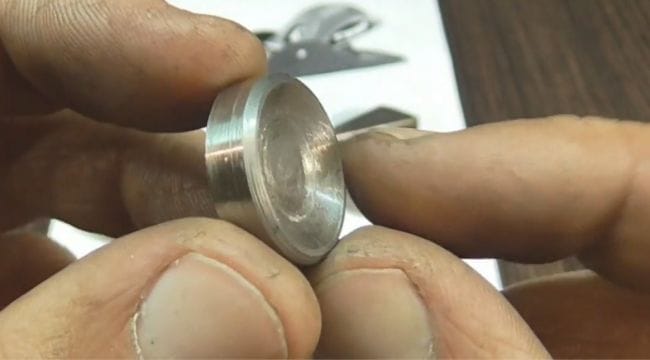

Вот такую своего рода пуговицу сделал автор с одной стороны у неё не большая впадина,

а с другой есть небольшой выступ, с помощью этого выступа автор и будет крепить эту деталь к рубанку.

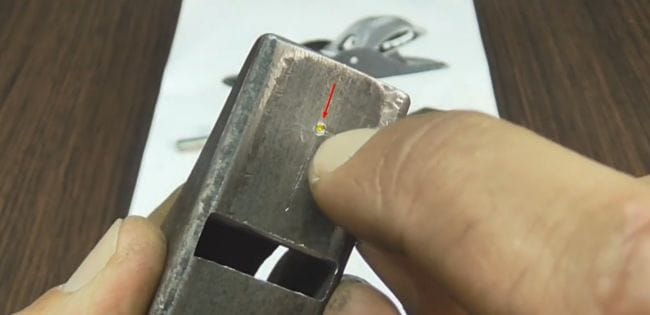

Просверлив на корпусе отверстие,

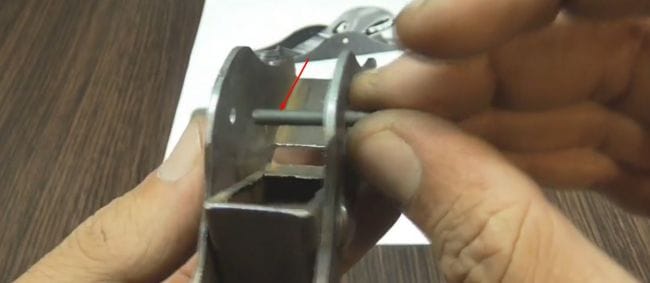

он вставил эту деталь выступом в отверстие.

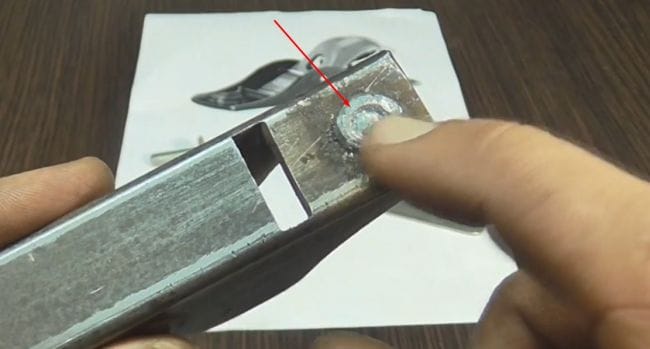

И обварил.

Затем обточил место сварки до гладкой поверхности

и напильником прошёл по всей плоскости рубанка.

А в конце автор эту плоскость отшлифовал на мелкой наждачной бумаге.


Ну вот и пришло время автору собирать рубанок.

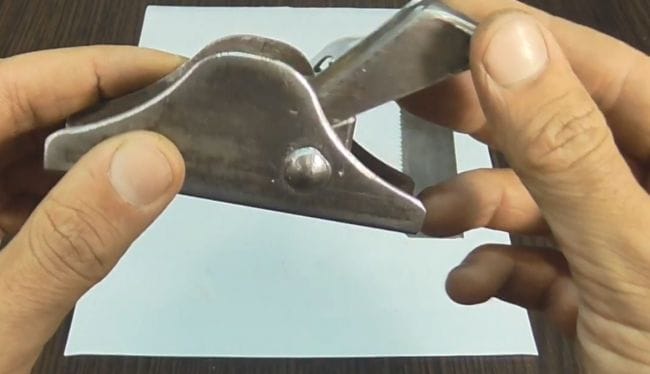

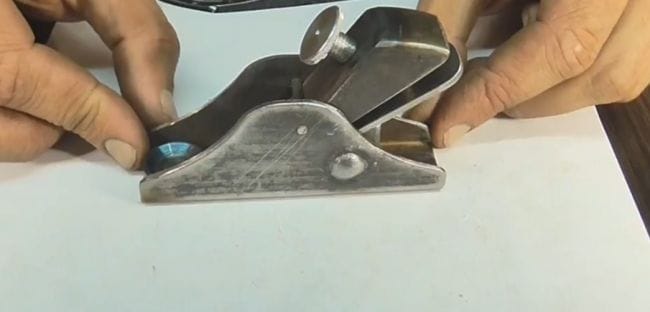

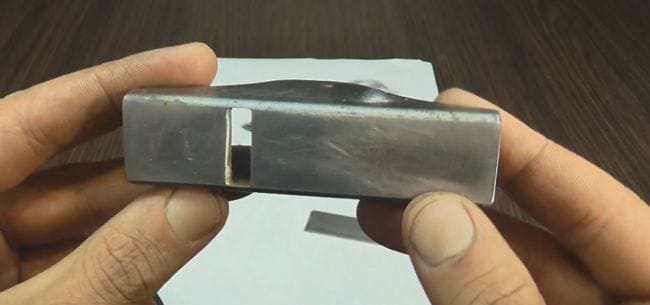

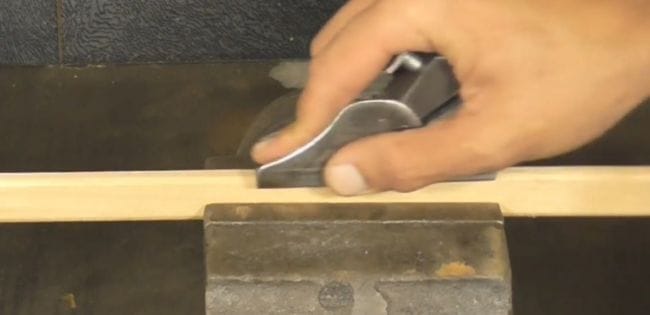

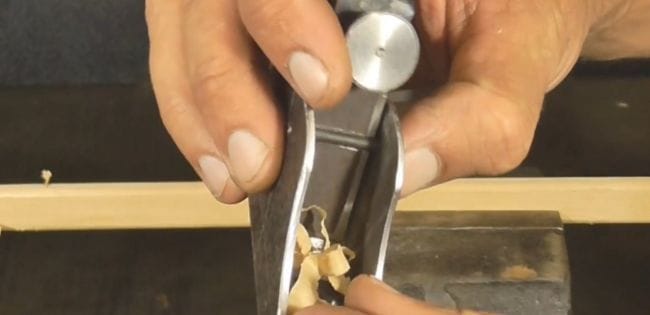

Вот такой вот мини рубанок получился у автора.

По словам автора мини рубанок отменно выполняет свою работу. Поверхность после обработки этим рубанком ровная и гладкая.

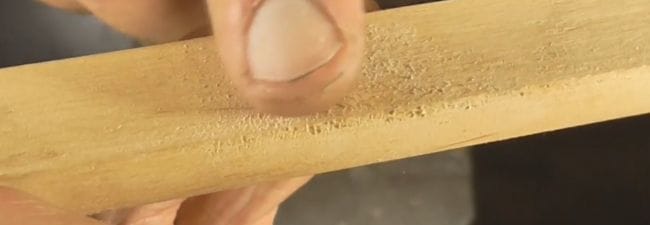

До обработки.

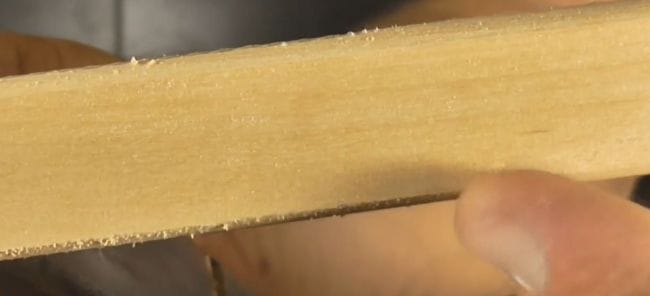

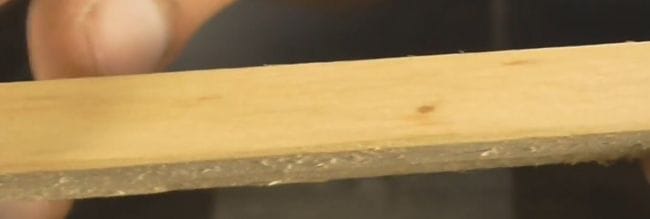

После обработки.
