Легкий самодельный гусеничный вездеход хома
Гусеничный вездеход «Хома»
Легкий гусеничный вездеход "Хома" построен Александром Абакумовым из города Котлас Архангельской области. На сайте "Технофорум.com" он зарегистрирован под ником "САША АБ" и рассказывает про свой вездеход. Здесь момент обкатки .
Обкатка по воде и болоту. видео
[media=https://youtu.be/ecPSsaVykL0]
Тактико-технические характеристики автосамоделки:
1) Двигатель "Лифан" с мощностью 7 л. с.
2) Муфта сцепления ременная.
3) КПП-коробка перемены передач от автомобиля "Опель" четырехступенчатая.
4) Бортовый редуктор от автомобиля "Луаз".
5) Применен задний мост от ВАЗ-2105.
6) Поворот с помощью срабатывания дифференциала.
7) Тормоза барабанные,главные цилиндры на тормоза установлены от муфты сцепления ВАЗ-2106
8) Корпус лодки клепанная.
9) Гусеница сделана на основе транспортерной ленты толщиной 6 мм, ширина 440 мм.
10) Траки выполнены из уголка 25х25х3 мм.
11) Клыки выполнены из полосы 25х4 и 20х4 мм.
Габариты вездехода:
Длина-2000 мм.
Ширина-1760 мм.
Ширина лодки-700 мм.
Длина лодки-2000 мм.
Высота лодки-570 мм.

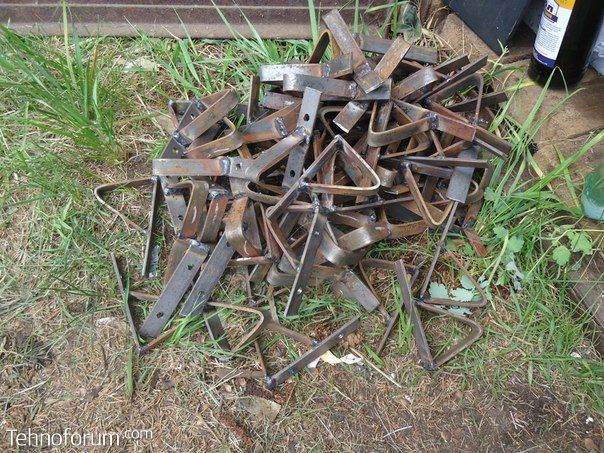

Клыки предотвращают сход гусениц с ведущего колеса во время поездки и поворотов.

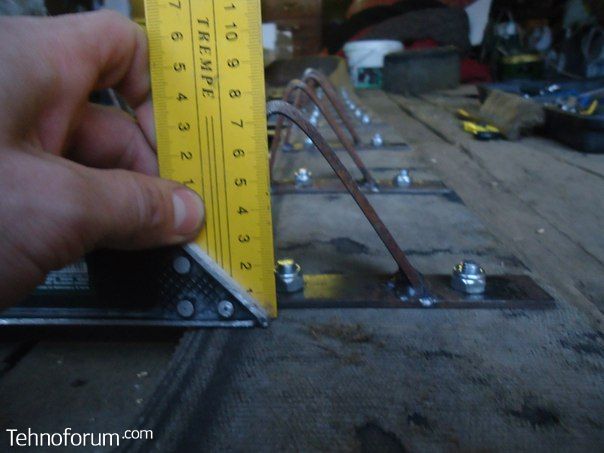

Размеры клыков. Высота-75 мм.

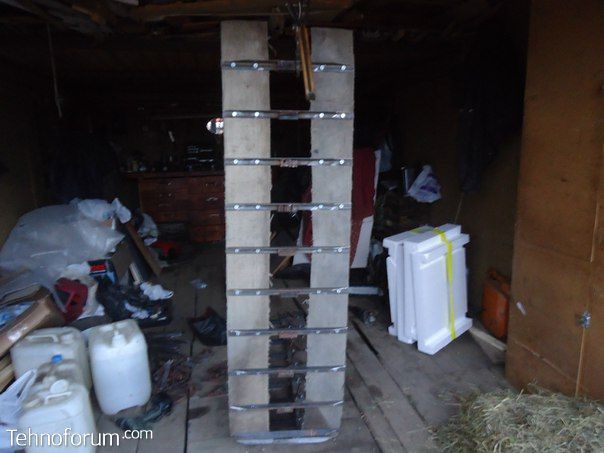

Гусеница в собранном виде.

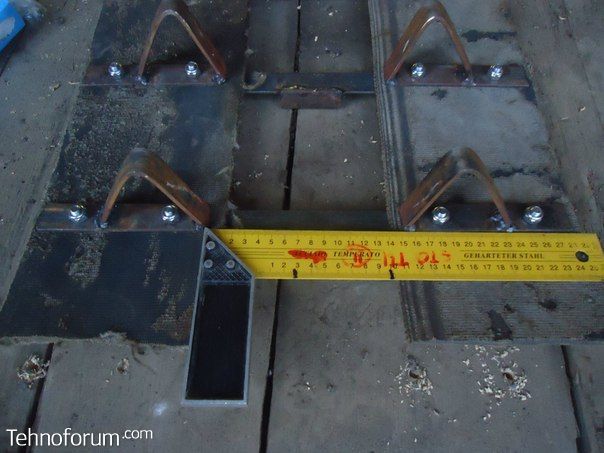

Ширина между двумя транспортерными лентами-150 мм, должна быть чуть больше ширины ведущего и опорных колес.

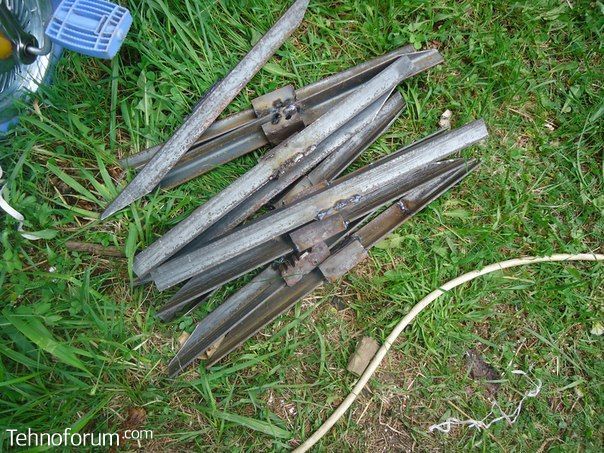

К тракам приварены грунтозацепы.

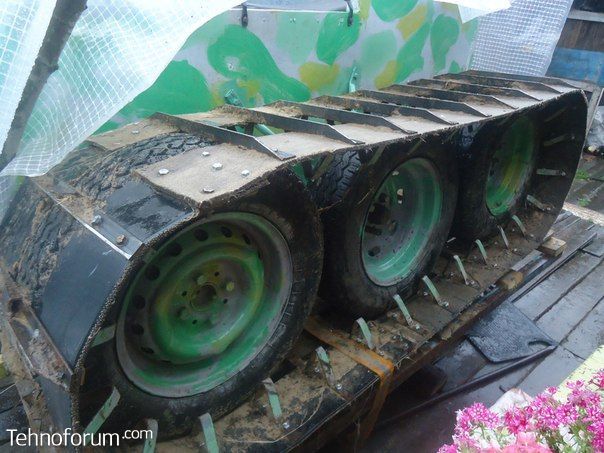

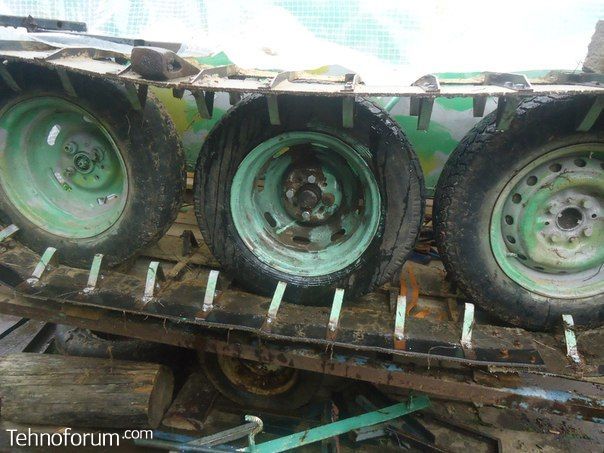

Гусеница одета на колеса.

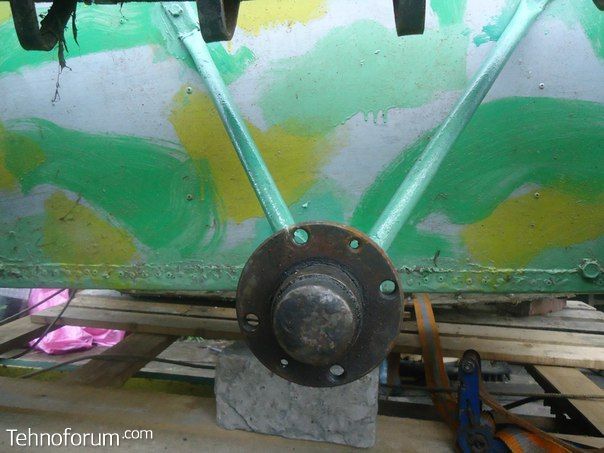

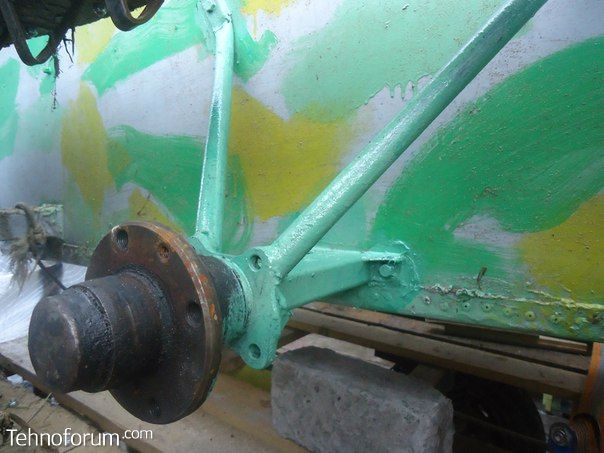

Приварена третья ось посредине лодки для установки опорного колеса.
Ось приварена на 5 см ниже осей ведущего и натяжного колес, что привело к улучшению поворотов на жестком грунте без лишних усилий.
Длина гусеницы при этом не увеличилась.
Уменьшился провис гусеницы, а дополнительная опора уменьшила продольное качание гусениц во время езды.

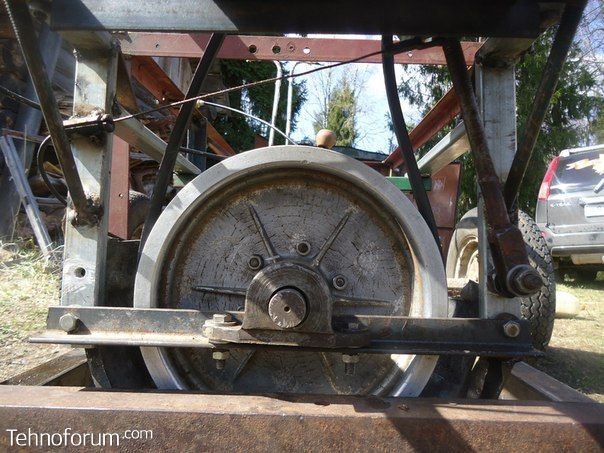

Сварена рама и установлены все механизмы, что дало возможность для обкатки.
Обкатка двигателя на холостом ходу. видео
[media=https://youtu.be/qHUtBzB7e3I]
Двигатель установлен.
На рычаги выведены управление двигателем.
Управление двигателем. видео
[media=https://youtu.be/k49Rvo2vfic]
Лодка изготовлена на заклепках.

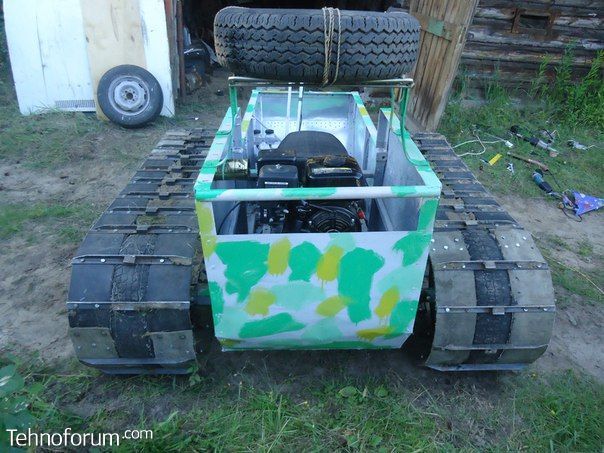

Место для запаски тоже имеется.

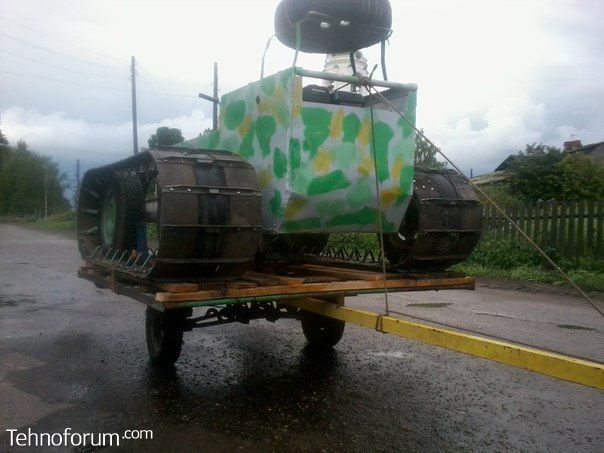

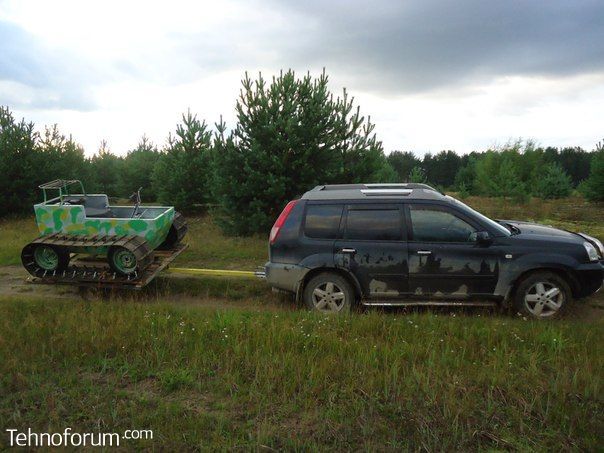

Входит в прицеп.
На место дальнейшей эксплуатации и обкатки.
Вес автосамоделки получился примерно 300 кг.

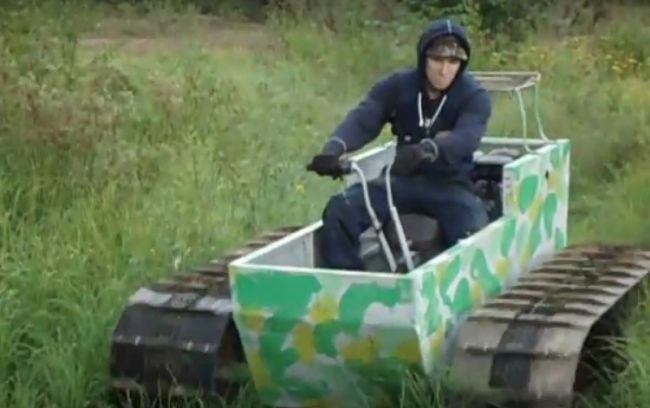

Момент обкатки.видео
[media=https://youtu.be/gtSbKDejN1E]
Все остальные видео про вездеход "Хома".
