Грабли боковые самодельные


Самодельные не большие веерные грабли

Как можно собрать вот такие не большие веерные грабли своими руками. Сегодня нам покажет один мастер.

Сначала мастер взял кусок 25-ой металлической трубы длинной 30 мм.

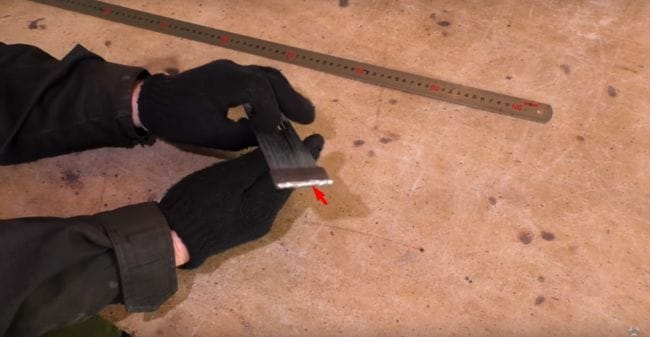

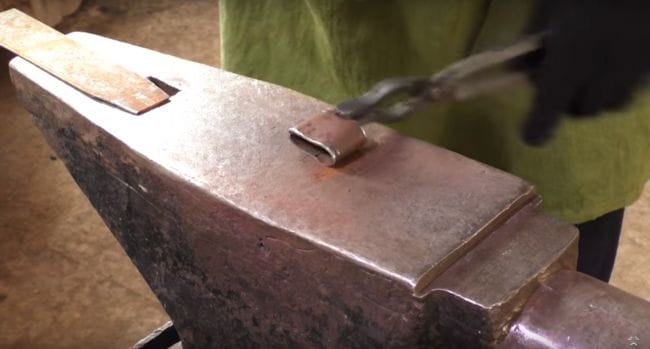

И сплющив его, немного молотком.

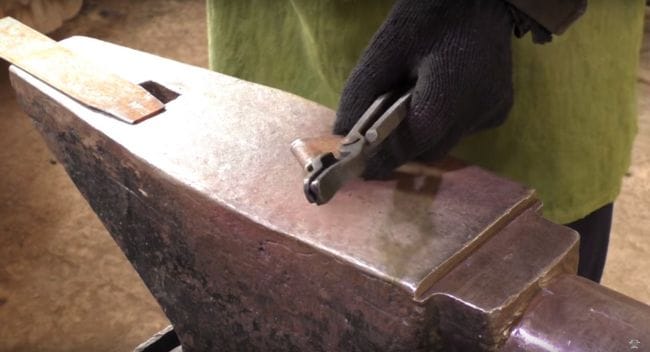

Далее он продел в него пластину и хорошо простучал его.

Потом подготовил старые велосипедные спицы, отрезав шляпки.

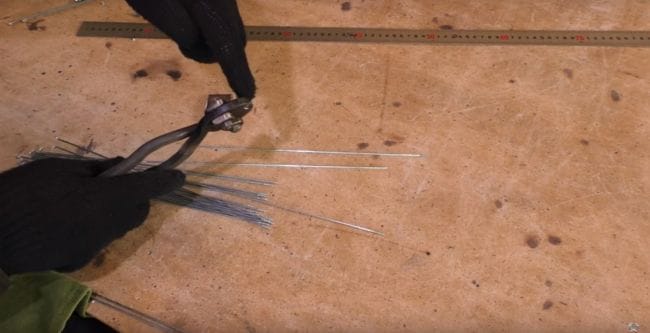

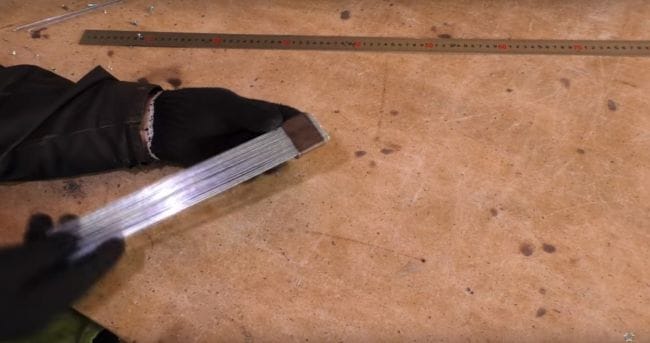

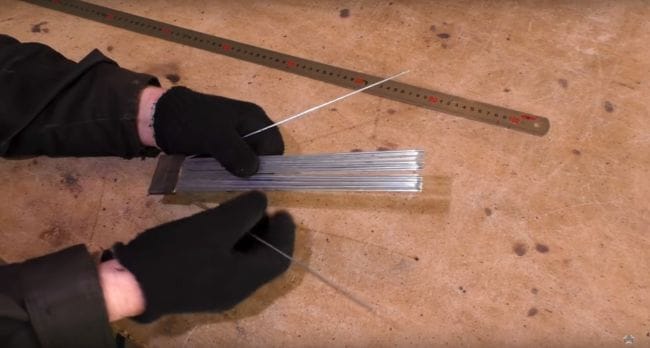

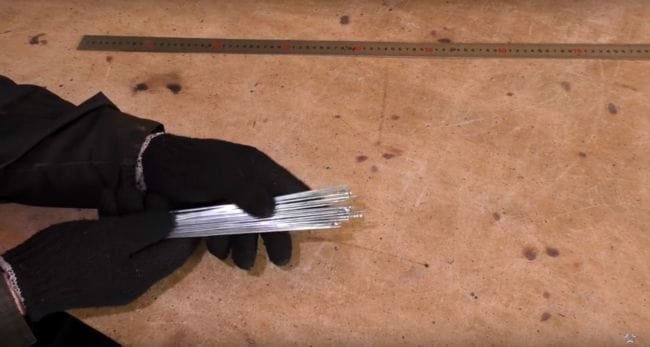

Продел спицы в предыдущую деталь.

И в этом месте заварил.

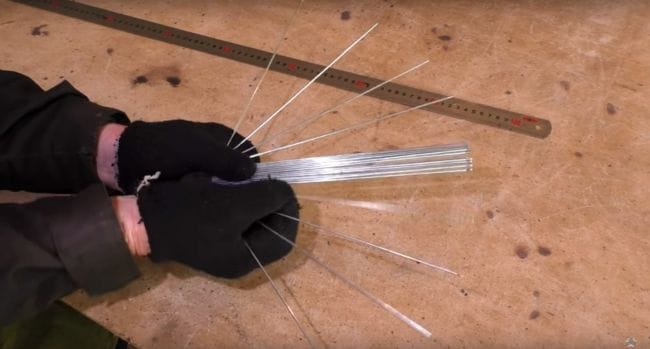

Затем разогнул спицы на равное расстояние друг от друга.

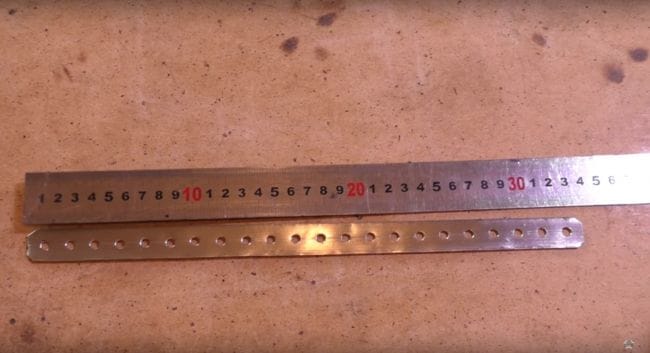

Заранее мастер подготовил ещё одну деталь из жести толщина 1.5 мм. ширина 20 мм. длина 330 мм. Отверстие по центру сделанные на расстоянии 15 мм друг от друга. Количество отверстий по числу спиц, у автора 22 шт.

Далее эту заготовку автор загибает таким образом, чтобы отверстия оставались чётко по центру.

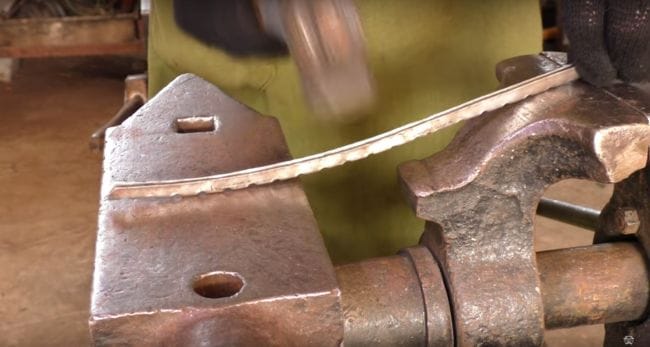

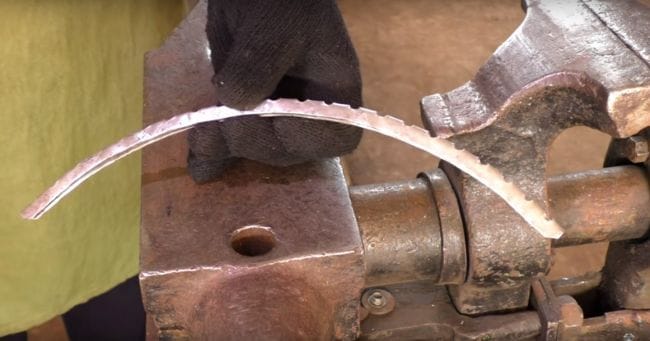

После простукивает деталь, молотком придавая ей форму как на фото.

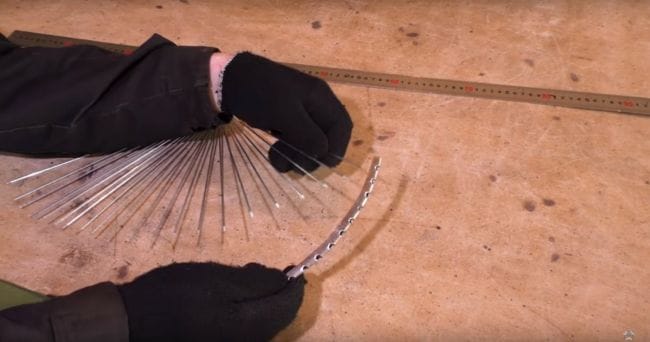

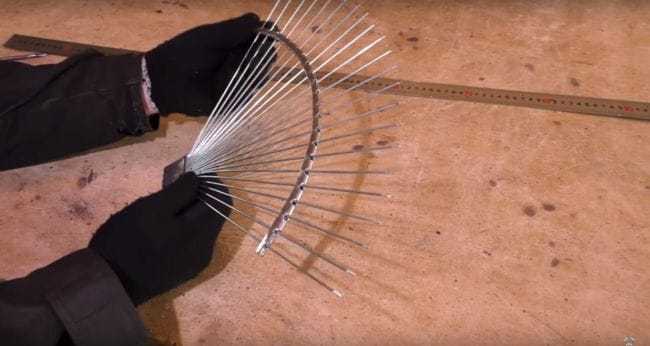

Затем готовую деталь одевает на спицы.


И обжимает эту деталь между спицами, с помощью молотка и металлической пластины.

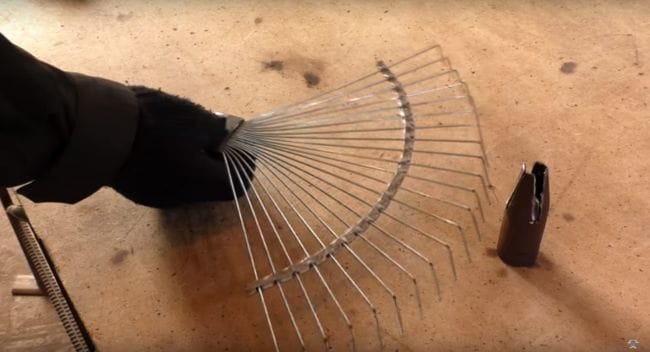

Для крепления черенка, изготовил ещё одну деталь, которую приварит в дальнейшем к граблям. Для изготовления этой детали, автор взял кусок тонкостенной 25-ой трубы длинной 100 мм, сделал четыре прорези и подогнул на конус.

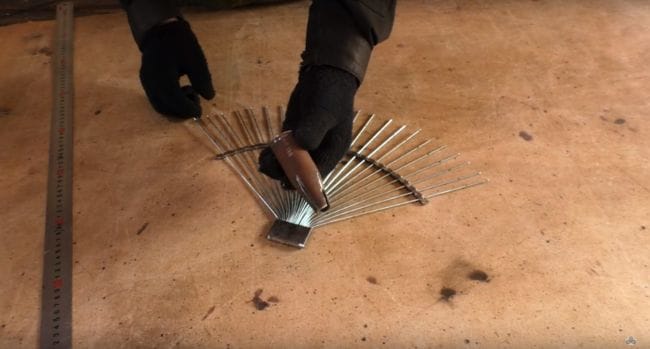

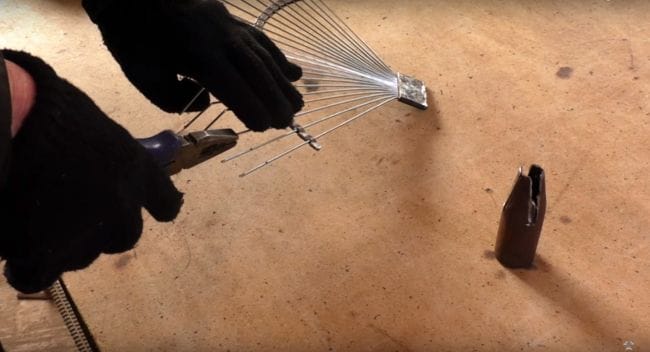

Далее мастер отмерял по 3 см от края каждой спицы, сделал метки и подогнул края спиц.

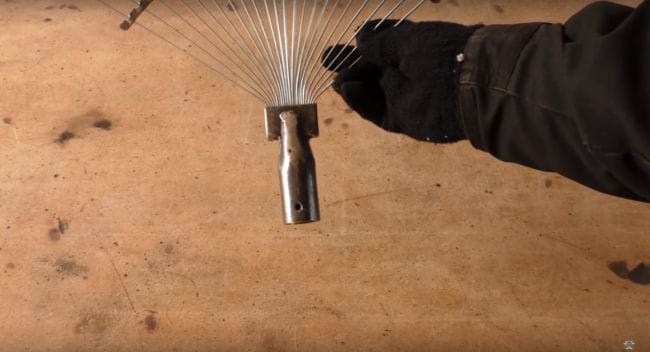

Затем в этом месте, он сделает отверстие под саморез для фиксации черенка.

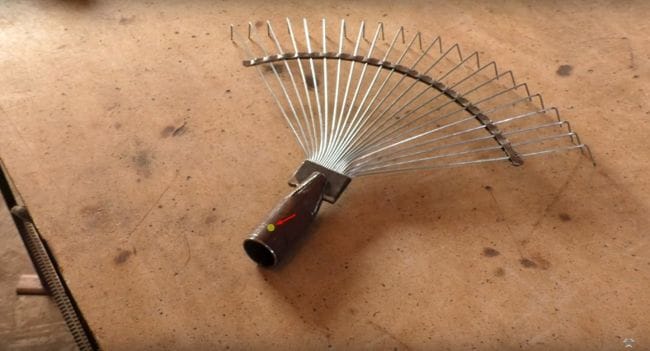

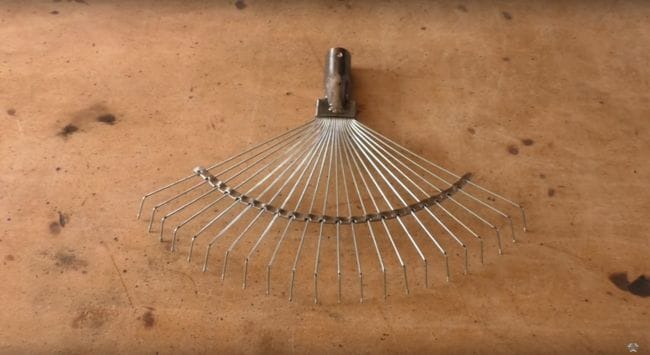

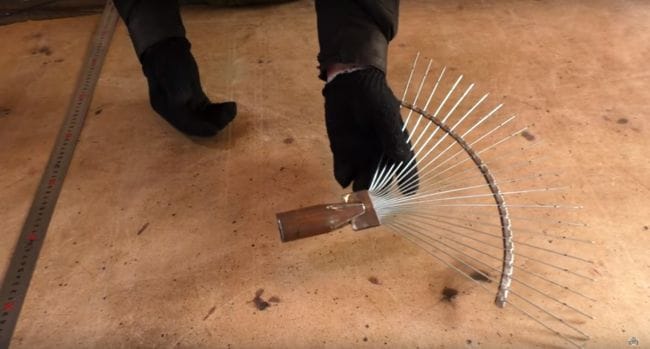

После чего автор приварил последнею деталь к граблям и всё, веерные грабли готовы.

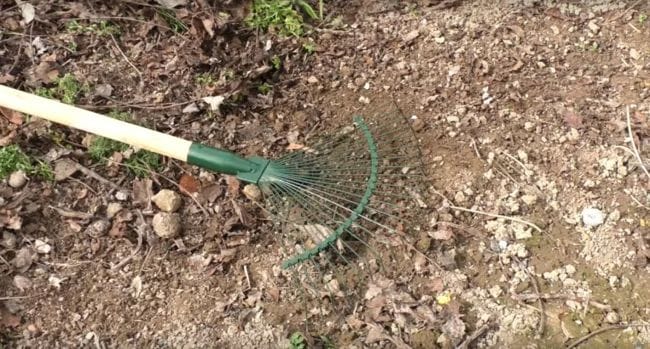

После покраски и установки черенка, эти самодельные веерные грабли не отличить от купленных на базаре или в магазине, но, а работать инструментом сделанным своими рука гораздо приятней.

Всем большое спасибо и до новой встречи.
